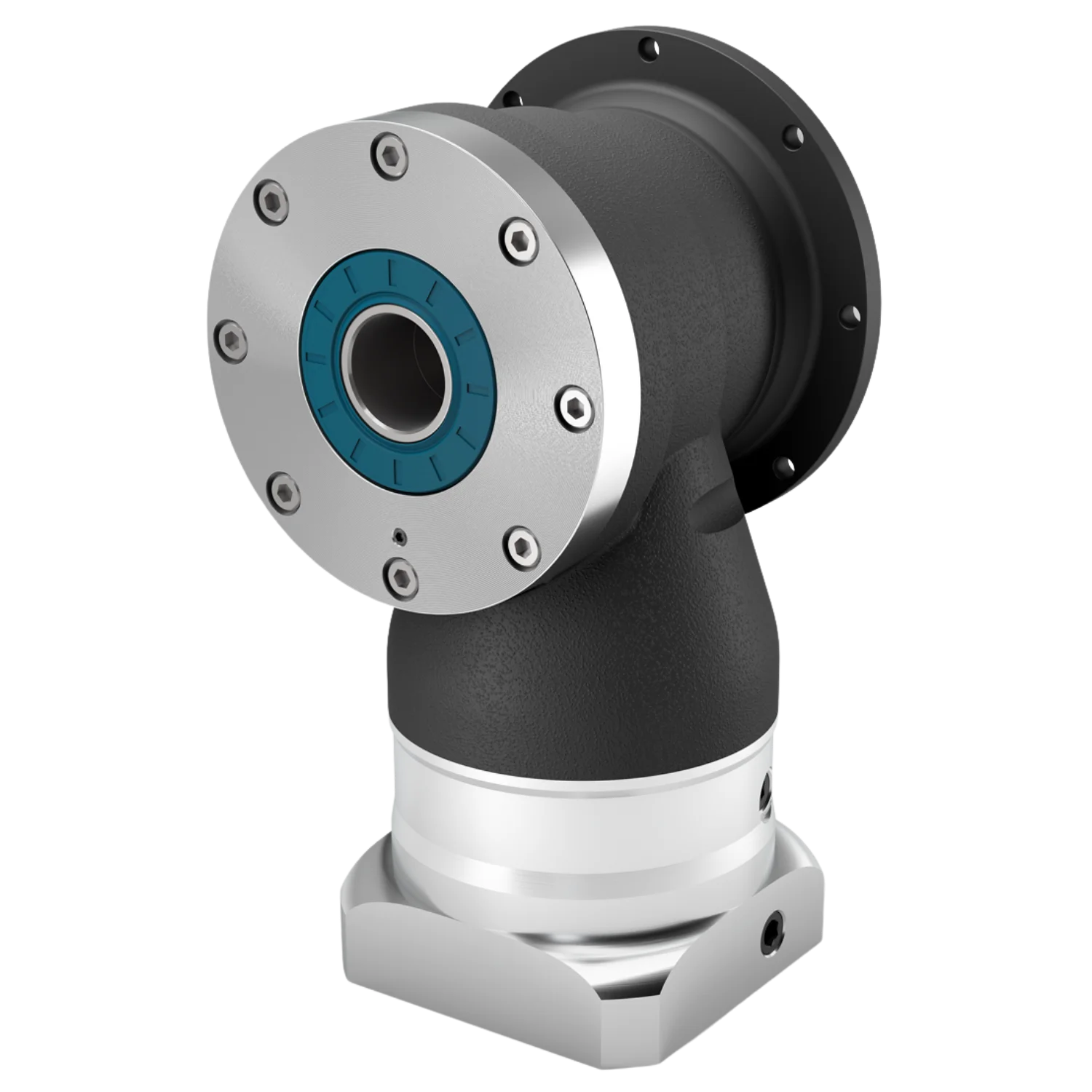

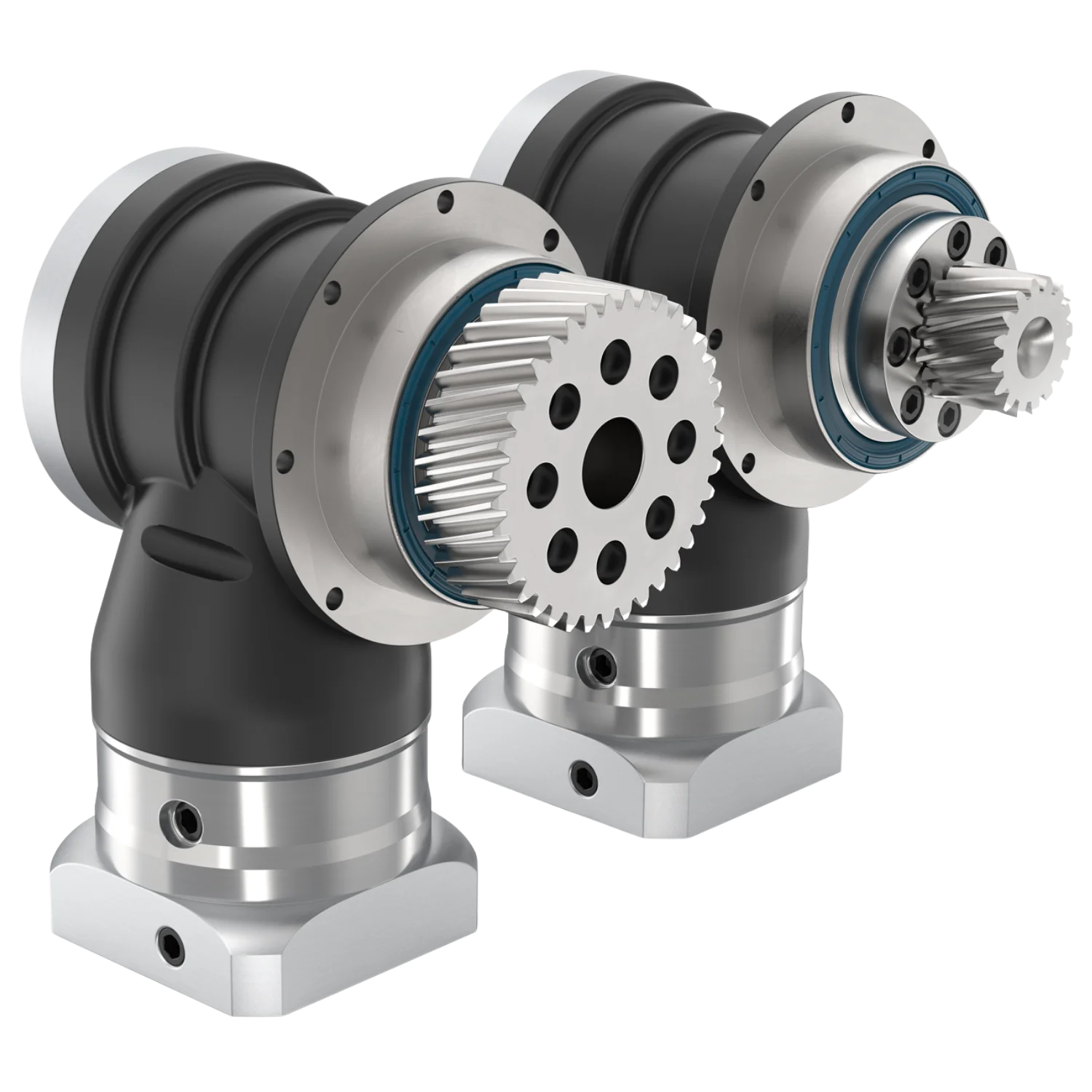

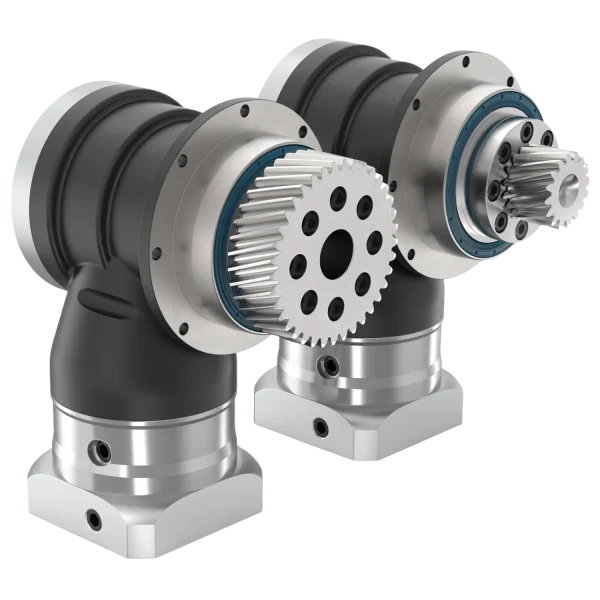

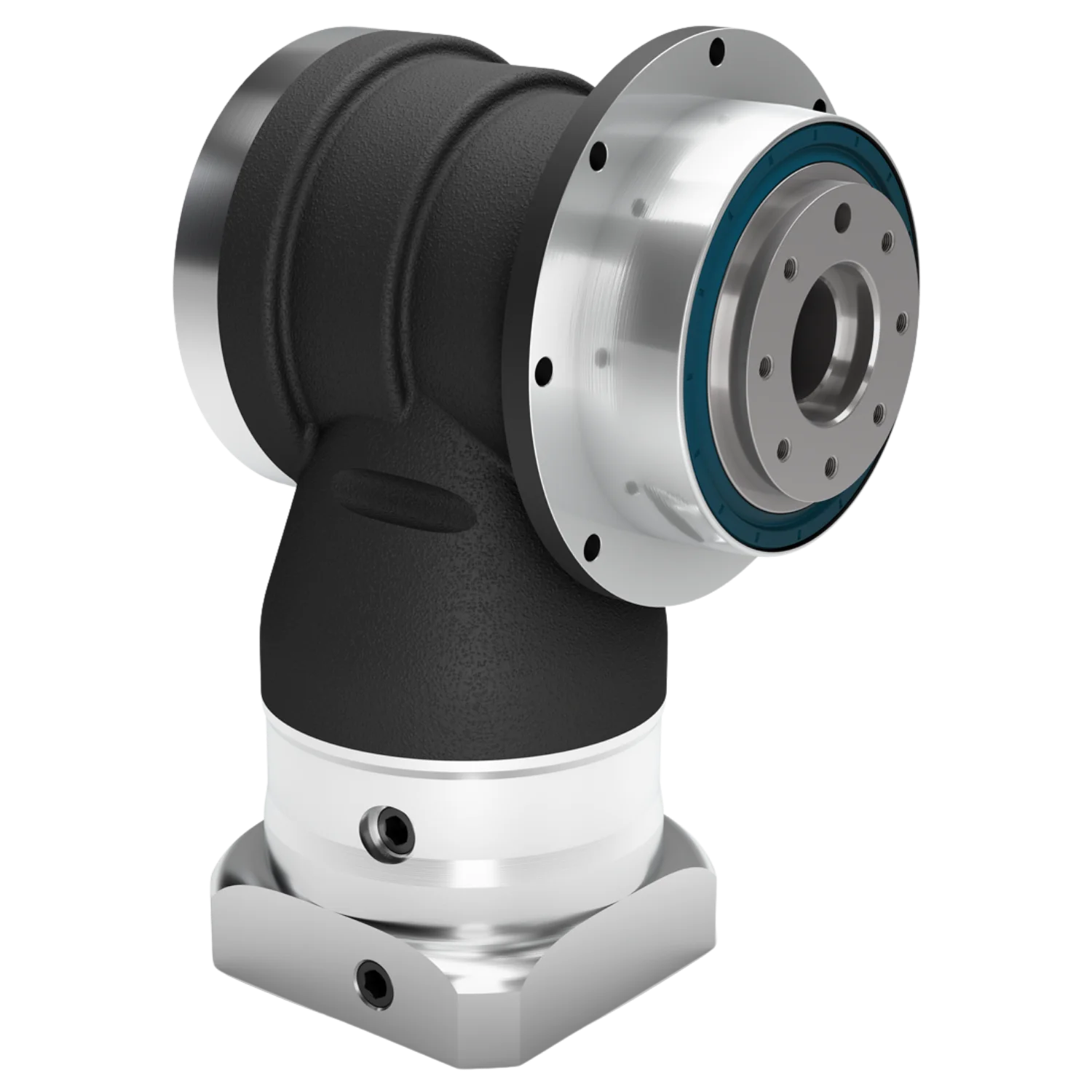

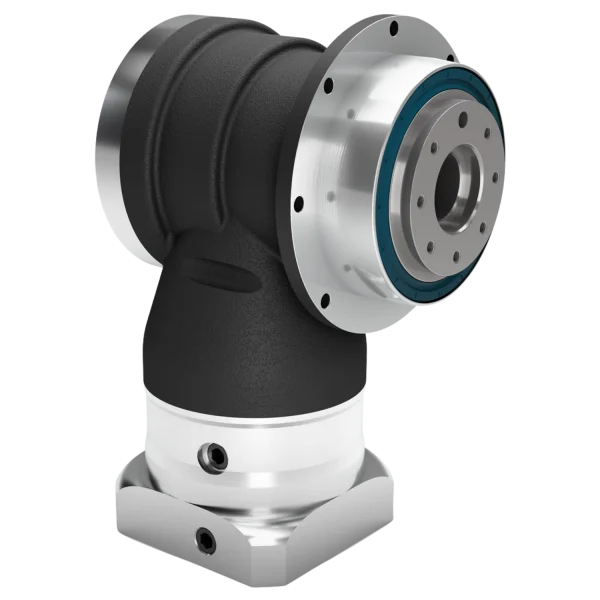

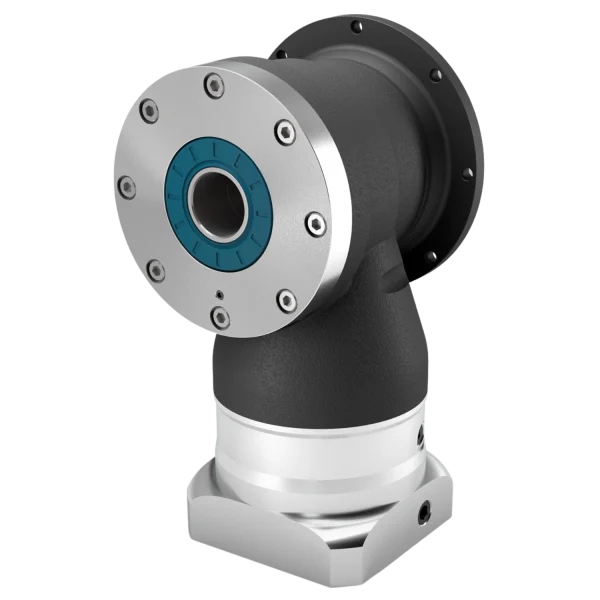

WPSFN Seri 90° Planet Redüktör

Teklif Alın

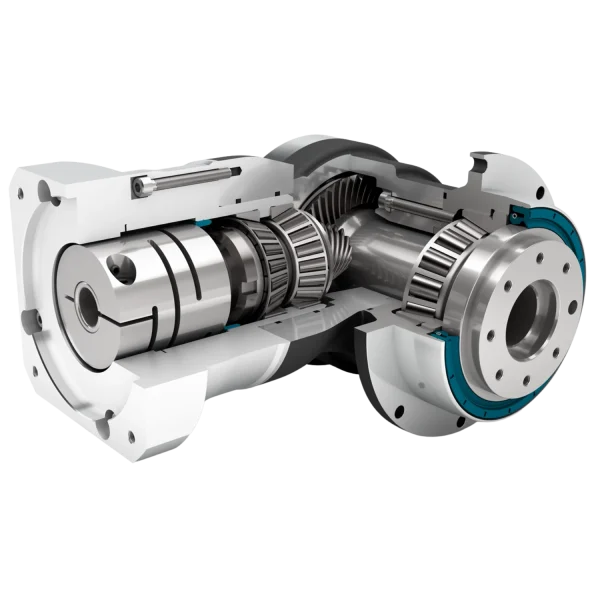

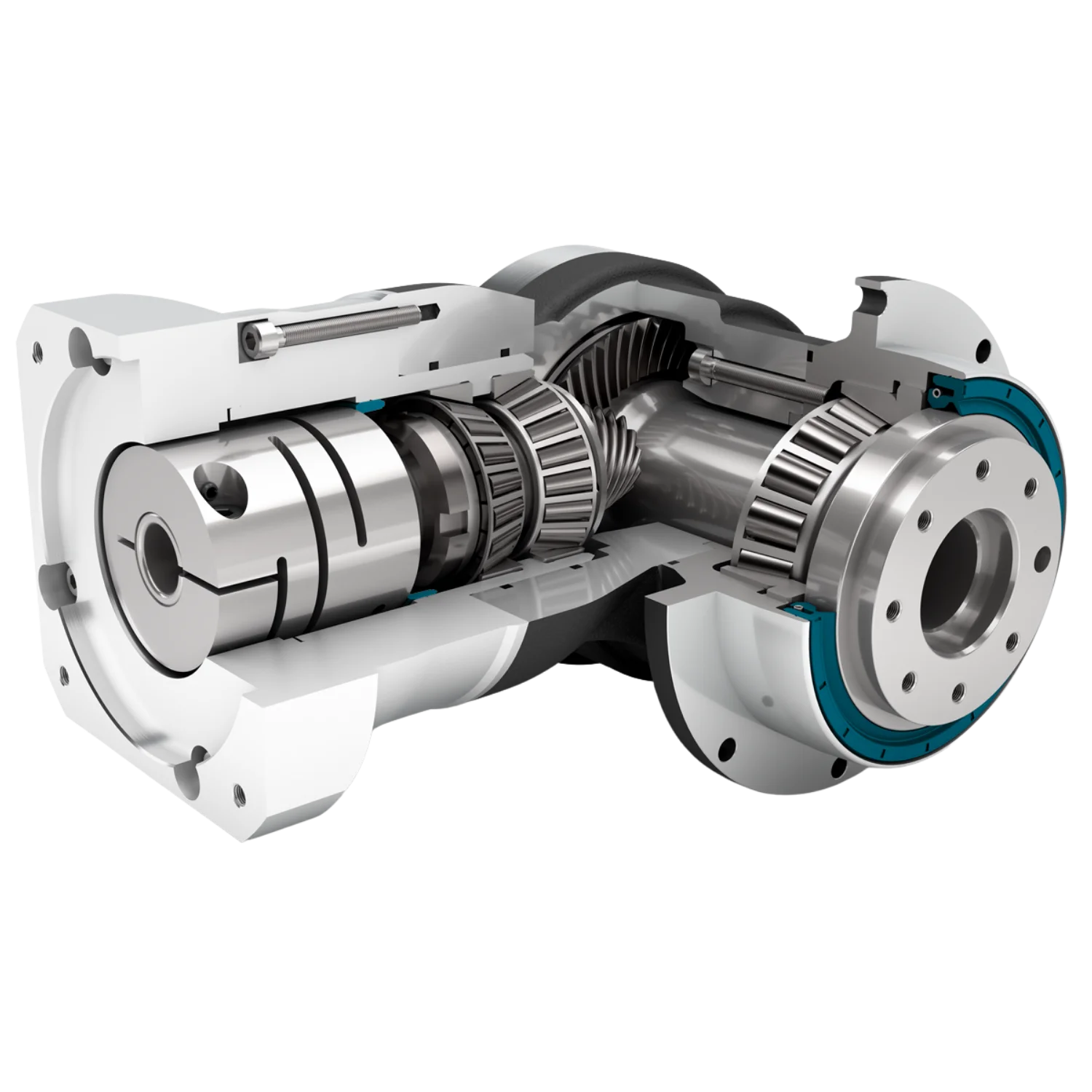

Standartlaştırılmış flanş arayüzü sayesinde, WPSFN ürünümüzün entegrasyonu özellikle kolay ve hızlıdır ve yüksek burulma dayanımı sunar. Hipoid dişli sistemi ve helisel planet kademesi ile en iyi yüzey kaliteleri için optimum senkron çalışma sağlar. En kısa konik hassas redüktör, entegre içi boş mil ile 1. kademeli tasarımda size yeni tasarım çözümleri sunar.

Özellikler

Precision Line
Dik açılı 90° redüktör
Helisel dişli (2 kademeli)
Hipoit dişli açısal kademe
Öngerilimli eğik bilyalı rulman
Radyal mil keçesi
Dairesel, ekstra büyük çıkış flanşı
Dönme yönü ters (saatin ters yönünde)
Aktarma kolunun kafesli modeli (2-kademe)

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			WPSFN 064	WPSFN 090	WPSFN 110	WPSFN 140	Kademe
Redüktör çıkış tarafı bağlantı eksen çapı	D11	mm	31.5	50	63	80
Redüktör çıkış flanşı faturası	D13	mm	64	90	110	140
Redüktör çıkış ﬂanş çapı	D14	mm	86	118	145	179
Delikli mil çapı	D24	mm	17	25	35	50	1
Toplam uzunluk	L1	mm	104.5	132.0	153.5	201.5	1
Toplam uzunluk	L1	mm	122.5	139.5	154.0	224.0	2
Redüktör çıkış mili uzunluğu	L13	mm	19.5	30.0	29.0	38.0

Redüktör Karakteristiği:

			WPSFN 064	WPSFN 090	WPSFN 110	WPSFN 140	Kademe
İletim/Tahvil/Ratio oranı			4, 5, 7, 8, 10				1
İletim/Tahvil/Ratio oranı			16, 20, 25, 28, 32, 35, 40, 50, 70, 100				2
Tam yükte verim	η	%	93 – 94
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<5	<5	<5	<5
İndirgenmiş boşluk	j_t	arcmin	<3	<3	<3	<3	2
Burulma dayanımı	c_g	Nm /arcmin	1.9 – 6.9	4.0 – 20.5	10.1 – 44.0	26.0 – 111.0
Redüktör ağırlığı	m_G	kg	3.4 – 3.9	5.4 – 6.9	8.7 – 11.5	18.3 – 25.3
Çalışma sessizliği	Q_g	dB(A)	66	67	68	70

Çıkış Mili Taşıma Kapasitesi:

			WPSFN 064	WPSFN 090	WPSFN 110	WPSFN 140
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	1900 – 2400	3500 – 4400	4350 – 5500	11000 – 12000
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	3700 – 4300	6300 – 8200	8400 – 9500	7500 – 8500
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	132 – 200	326 – 484	475 – 689	1030 – 1989

Atalet Momenti:

			WPSFN 064	WPSFN 090	WPSFN 110	WPSFN 140
Kütlesel atalet momenti	J	kgcm²	0.497 – 0.672	0.497 – 1.591	1.015 – 6.435	4.810 – 21.693

Çıkış Torku:

			WPSFN 064	WPSFN 090	WPSFN 110	WPSFN 140	Kademe
Nominal çıkış torku	T_2N	Nm	22 – 45	40 – 90	75 – 160	160 – 320	1
Nominal çıkış torku	T_2N	Nm	28 – 62	59 – 130	140 – 310	305 – 625	2
Maks. çıkış torku	T_2max	Nm	35 – 72	64 – 144	120 – 256	256 – 512	1
Maks. çıkış torku	T_2max	Nm	45 – 99	94 – 210	224 – 502	488 – 1003	2
Acil durdurma torku	T_2Stop	Nm	75 – 100	150 – 200	300 – 400	700 – 800	1
Acil durdurma torku	T_2Stop	Nm	80 – 150	175 – 300	340 – 650	600 – 1650	2

Redüktör Giriş Dönme Hızı:

			WPSFN 064	WPSFN 090	WPSFN 110	WPSFN 140
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	1550 – 3050	1350 – 3600	850 – 3300	850 – 2150
Maks. mekanik dönme hızı	n_1Limit	min^-1	16000	14000 – 16000	9500 – 14000	8000 – 9500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
