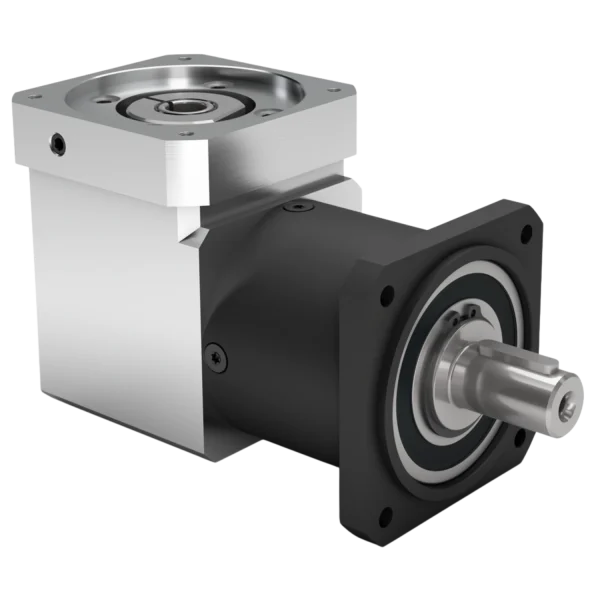

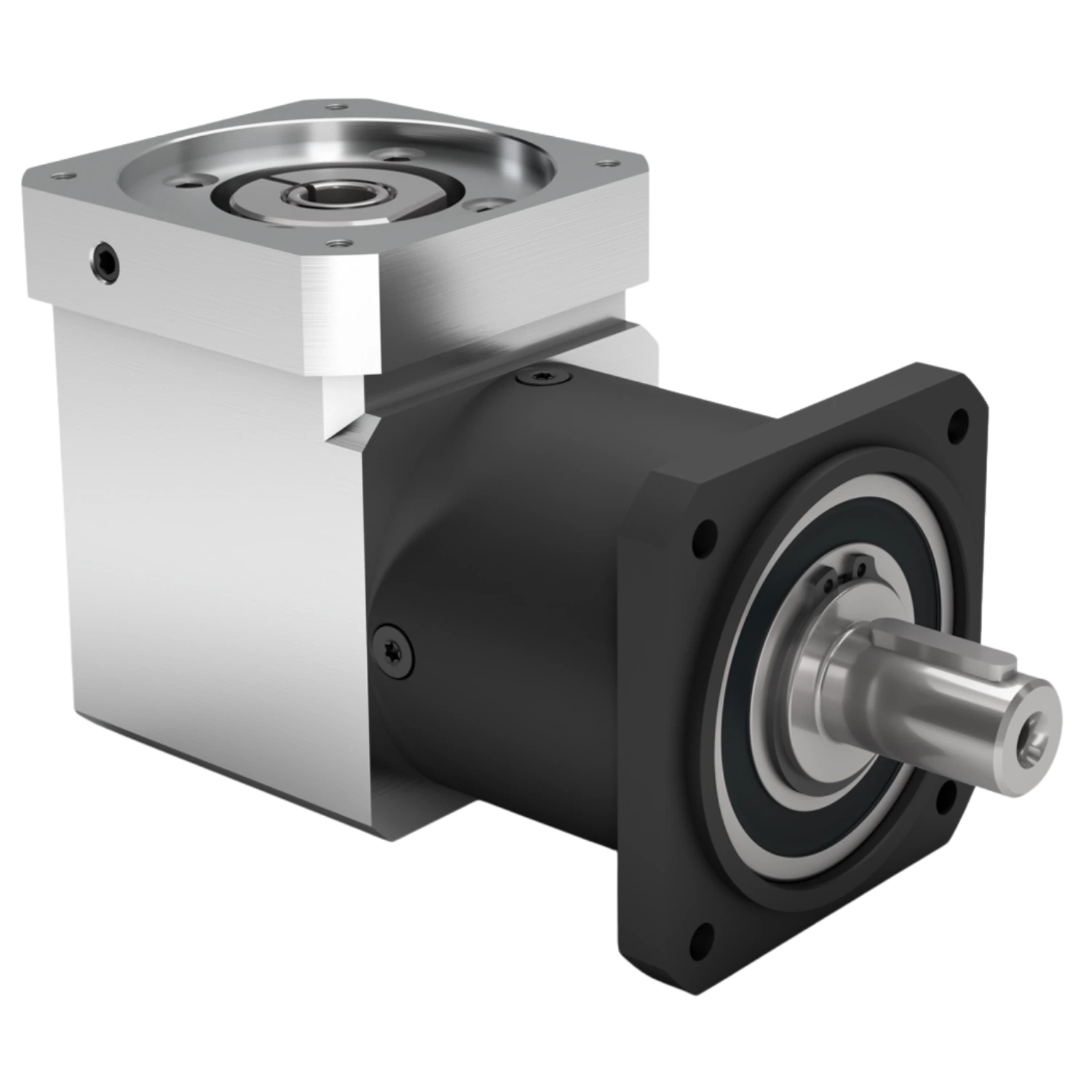

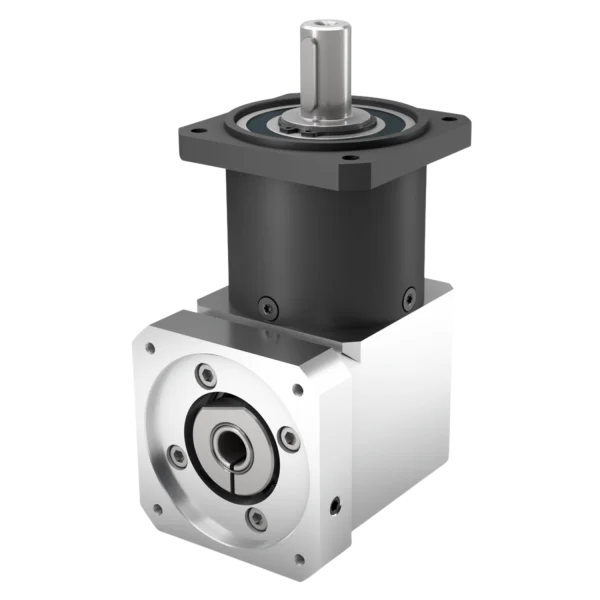

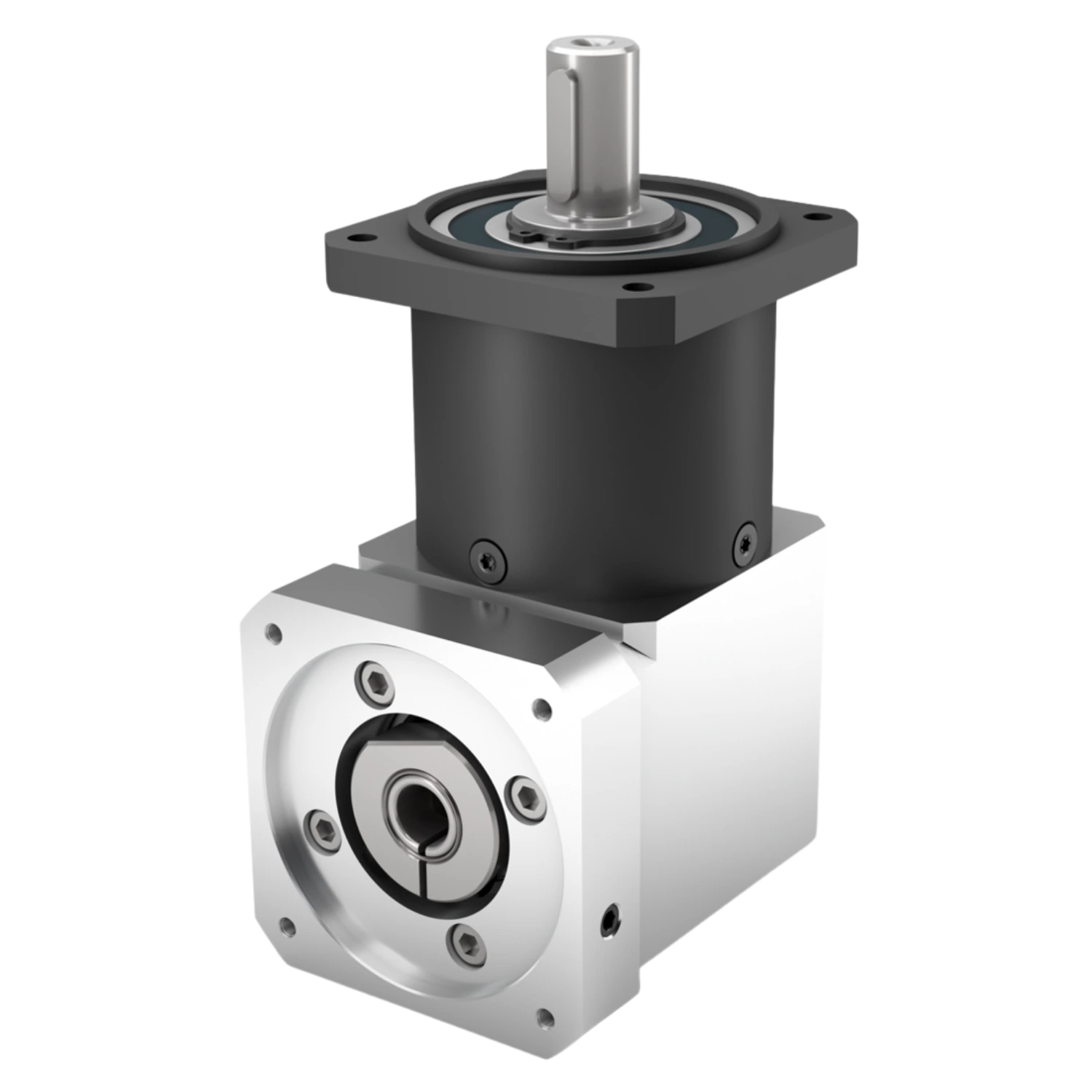

WPLQE Seri 90° Planet Redüktör

Teklif Alın

WPLQE ürünümüz kare çıkış flanşlı konik dişli redüktörümüzdür. Bu sayede montajı özellikle kolaydır, çok yönlü kullanılabilir ve daha büyük sabit bilyeli rulmanları sayesinde daha yüksek radyal ve eksenel kuvvetler için de uygundur.

Özellikler

Ekonomi Serisi
Dik açılı 90° redüktör
Düz dişli
Konik dişli açısal kademe
Ön yüklemeli sabit bilyalı rulman
Kare çıkış flanşı
i=3’ten i=512’e kadar geniş kapsamlı aktarma çeşitliliği
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			WPLQE 060	WPLQE 080	WPLQE 120	Kademe
Redüktör çıkış mili çapı	D3	mm	16	20	25
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	60	80	110
Gövde çapı	D6	mm	60	80	115
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm	70	90	115
Toplam uzunluk	L1	mm	152.0	195.5	274.5	1
			164.5	213.0	302.5	2
			177.0	230.5	330.0	3
Redüktör çıkış mili uzunluğu	L3	mm	32	40	55

Redüktör Karakteristiği:

			WPLQE 060	WPLQE 080	WPLQE 120	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10			1
			9, 12, 15, 16, 20, 25, 32, 40, 64			2
			60, 80, 100, 120, 160, 200, 256, 320, 512			3
Tam yükte verim	η	%	88 – 95
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP54
Standart boşluk	j_t	arcmin	<16 – <21	<13 – <17	<11 – <15
Burulma dayanımı	c_g	Nm /arcmin	1.9 – 3.9	4.4 – 12.3	9.3 – 18.0
Redüktör ağırlığı	m_G	kg	1.8 – 2.2	4.2 – 5.5	10.4 – 14.1
Çalışma sessizliği	Q_g	dB(A)	70	73	75

Çıkış Mili Taşıma Kapasitesi:

			WPLQE 060	WPLQE 080	WPLQE 120
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	700 – 900	1700 – 2050	2400 – 2950
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	800 – 1000	2000 – 2500	2100 – 2500
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	37	102	232

Atalet Momenti:

			WPLQE 060	WPLQE 080	WPLQE 120
Kütlesel atalet momenti	J	kgcm²	0.210 – 0.359	0.868 – 1.355	2.648 – 3.702

Çıkış Torku:

			WPLQE 060	WPLQE 080	WPLQE 120	Kademe
Nominal çıkış torku	T_2N	Nm	14 – 25	38 – 67	80 – 135	1
			18 – 44	50 – 130	120 – 260	2
			18 – 44	50 – 120	120 – 260	3
Maks. çıkış torku	T_2max	Nm	22 – 40	61 – 107	128 – 216	1
			29 – 70	80 – 208	192 – 416	2
			29 – 70	80 – 192	192 – 416	3
Acil durdurma torku	T_2Stop	Nm	66 – 86	170 – 240	340 – 500	1
			80 – 88	190 – 260	380 – 520	2
			80 – 88	190 – 240	380 – 520	3

Redüktör Giriş Dönme Hızı:

			WPLQE 060	WPLQE 080	WPLQE 120
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	3500 – 4500	2050 – 4000	2000 – 3500
Maks. mekanik dönme hızı	n_1Limit	min^-1	13000	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
