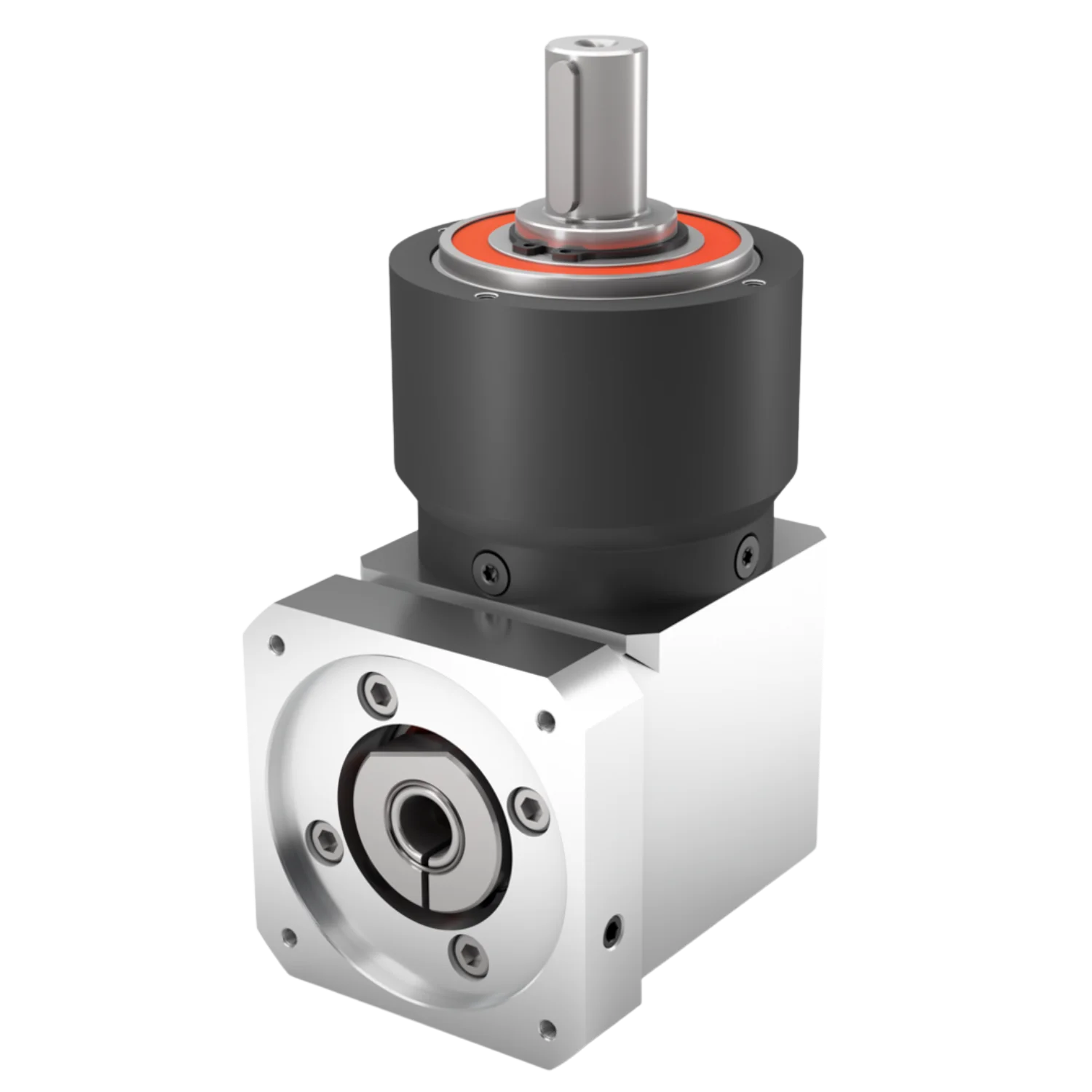

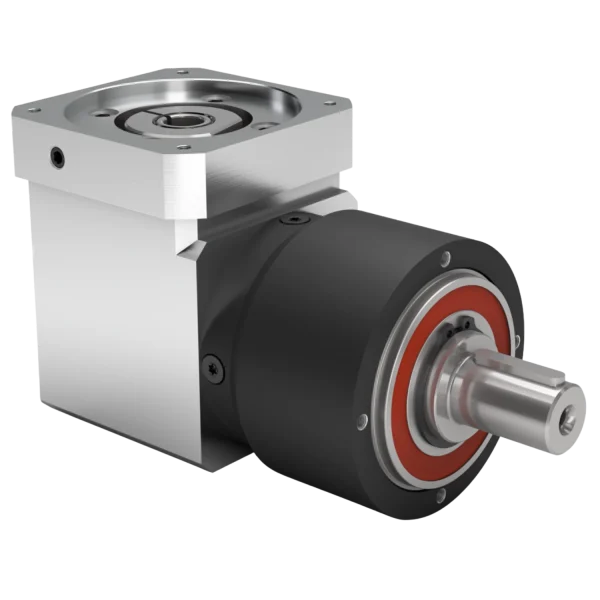

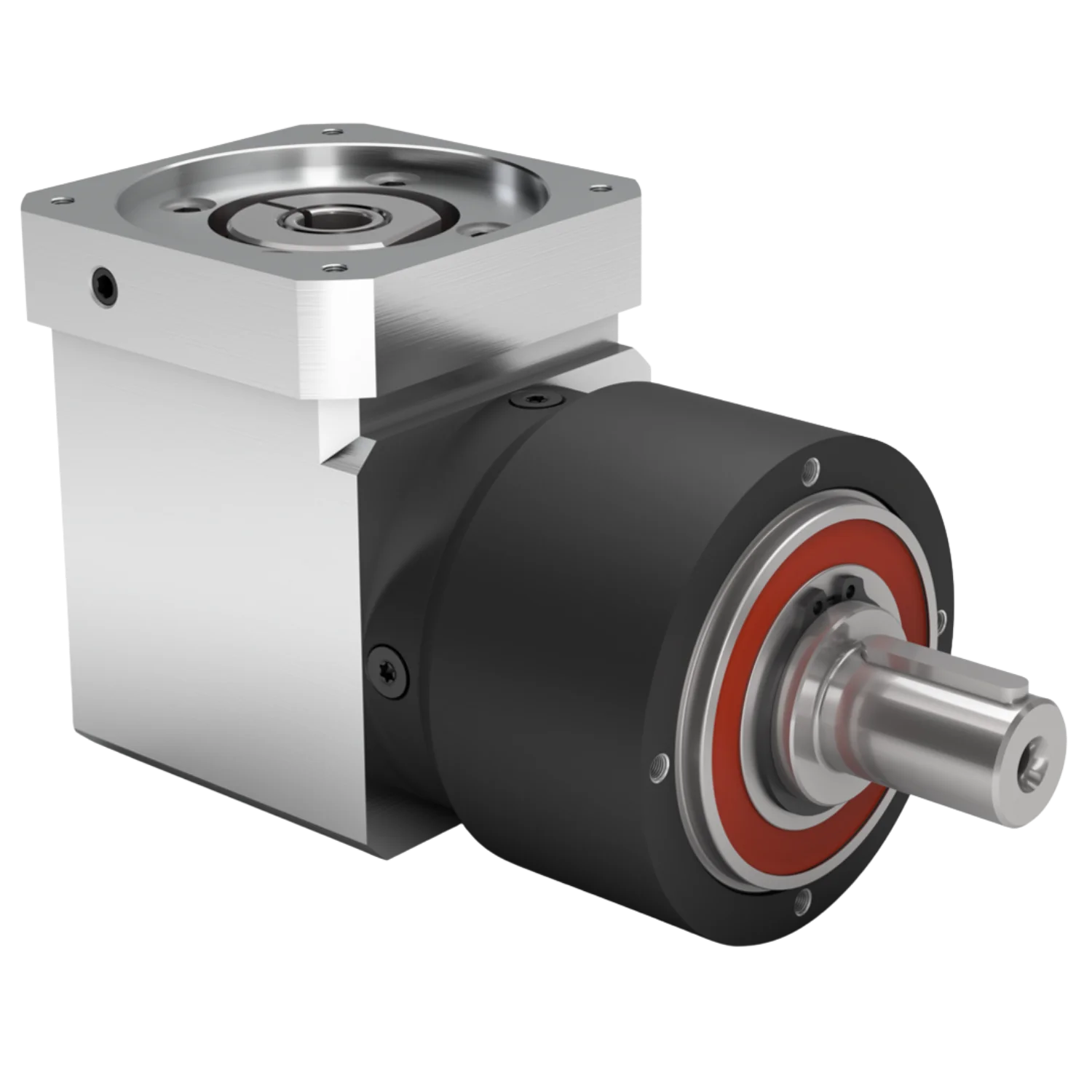

WPLPE Seri 90° Planet Redüktör

Teklif Alın

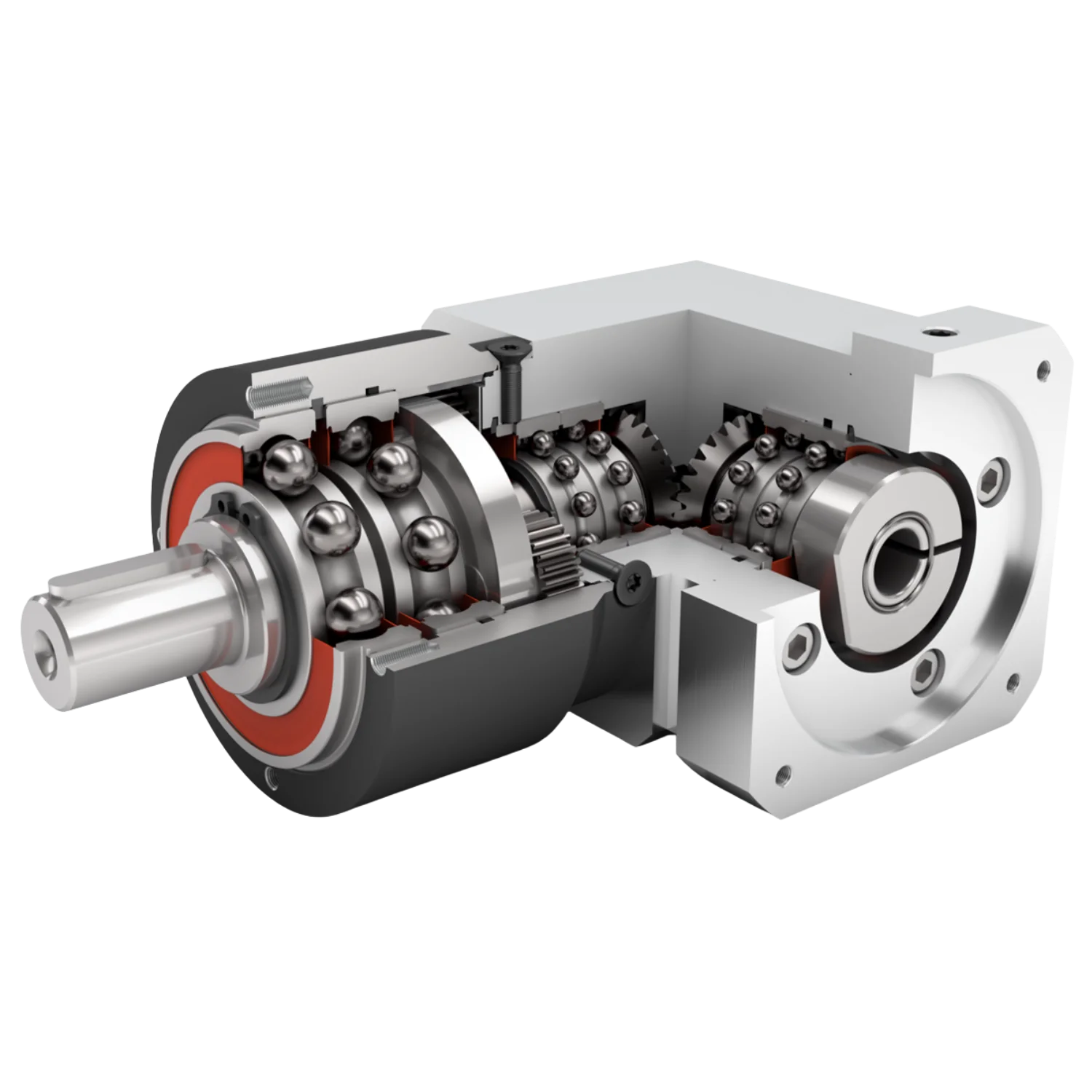

WPLPE, Economi ürün yelpazemizde aranan açı çözümüdür: Cazip fiyatlı, yerden tasarruf sağlar ve aynı zamanda güçlüdür. Tahrik elemanlarınızı doğrudan, ekstra güçlü sabit bilyeli rulmanlar sayesinde yüksek radyal kuvvetleri emebilen çıkış miline monte edersiniz.

Özellikler

Ekonomi Serisi
Dik açılı 90° redüktör
Düz dişli
Konik dişli açısal kademe
Ön yüklemeli sabit bilyalı rulman
Dairesel çıkış flanşı
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			WPLPE 050	WPLPE 070	WPLPE 090	WPLPE 120	Kademe
Redüktör çıkış mili çapı	D3	mm	12	16	22	32
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	35	52	68	90
Gövde çapı	D6	mm	50	70	90	120
Toplam uzunluk	L1	mm	115.5	152.5	197.5	265.0	1
Toplam uzunluk	L1	mm	128.0	165.5	215.5	292.5	2
Redüktör çıkış mili uzunluğu	L3	mm	24.5	36	46	68

Redüktör Karakteristiği:

			WPLPE 050	WPLPE 070	WPLPE 090	WPLPE 120	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10				1
İletim/Tahvil/Ratio oranı			9, 12, 15, 16, 20, 25, 32, 40, 64, 100				2
Tam yükte verim	η	%	94 – 95
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP54
Standart boşluk	j_t	arcmin	<21 – <25	<16 – <18	<13 – <15	<11 – <13
Burulma dayanımı	c_g	Nm /arcmin	0.5 – 1.0	2.2 – 5.2	4.7 – 14.6	13.1 – 39.0
Redüktör ağırlığı	m_G	kg	0.8 – 1.3	2.1 – 2.6	4.8 – 5.6	11.4 – 13.6
Çalışma sessizliği	Q_g	dB(A)	68	70	73	75

Çıkış Mili Taşıma Kapasitesi:

			WPLPE 050	WPLPE 070	WPLPE 090	WPLPE 120
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	700 – 800	850 – 1000	1700 – 1900	2150 – 2500
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	800 – 1000	1000 – 1350	1500 – 2000	3000 – 4000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	26	41	99	168

Atalet Momenti:

			WPLPE 050	WPLPE 070	WPLPE 090	WPLPE 120
Kütlesel atalet momenti	J	kgcm²	0.031 – 0.052	0.206 – 0.318	0.859 – 1.361	2.643 – 4.073

Çıkış Torku:

			WPLPE 050	WPLPE 070	WPLPE 090	WPLPE 120	Kademe
Nominal çıkış torku	T_2N	Nm	5 – 9	14 – 25	38 – 67	80 – 135	1
Nominal çıkış torku	T_2N	Nm	5 – 15	15 – 33	38 – 97	95 – 195	2
Maks. çıkış torku	T_2max	Nm	7 – 14	22 – 40	61 – 107	128 – 216	1
Maks. çıkış torku	T_2max	Nm	8 – 24	24 – 53	61 – 155	152 – 312	2
Acil durdurma torku	T_2Stop	Nm	23 – 35	66 – 86	170 – 240	340 – 500	1
Acil durdurma torku	T_2Stop	Nm	27 – 40	80 – 88	170 – 260	380 – 520	2

Redüktör Giriş Dönme Hızı:

			WPLPE 050	WPLPE 070	WPLPE 090	WPLPE 120
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	5000	3300 – 4500	2200 – 4000	1700 – 3500
Maks. mekanik dönme hızı	n_1Limit	min^-1	18000	13000	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
