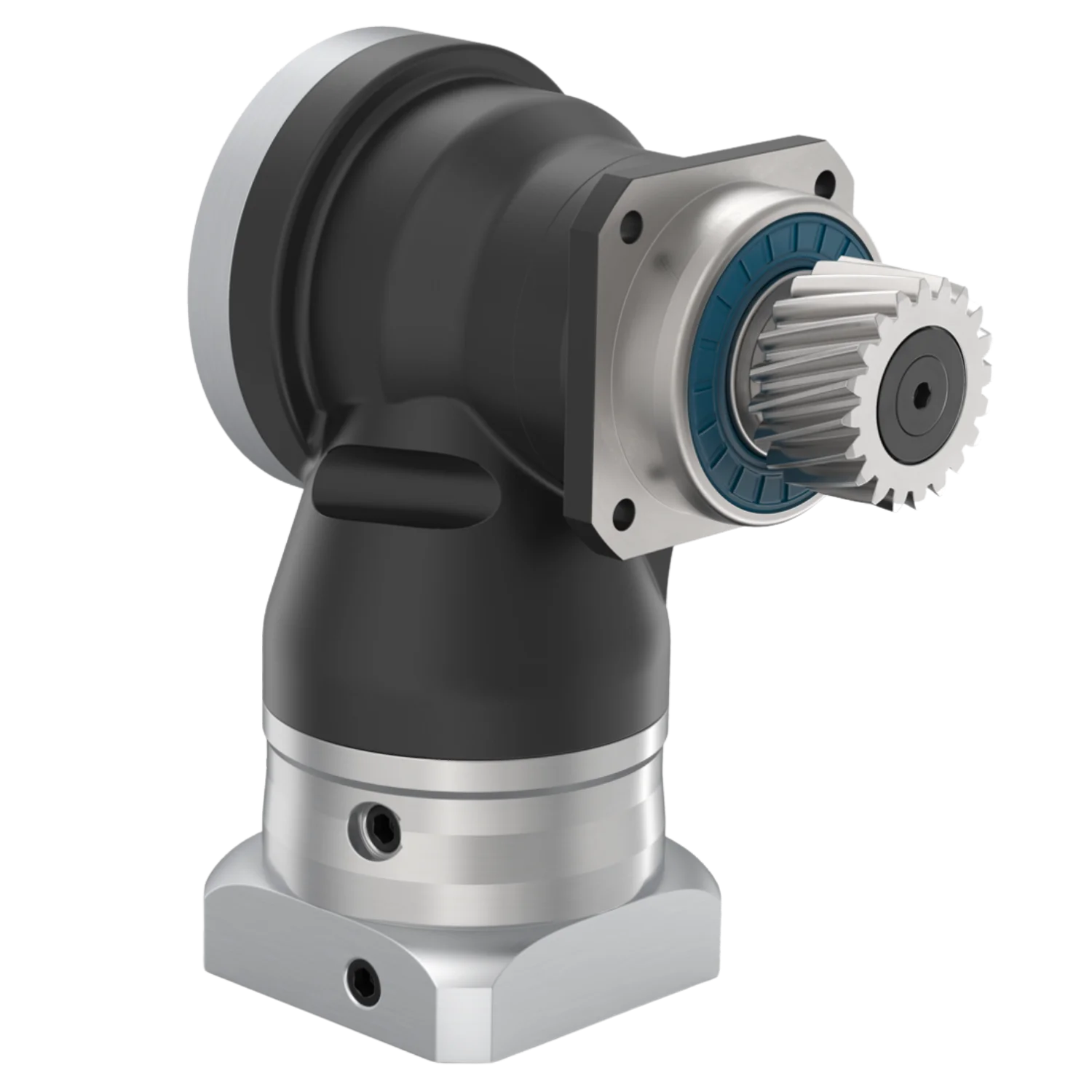

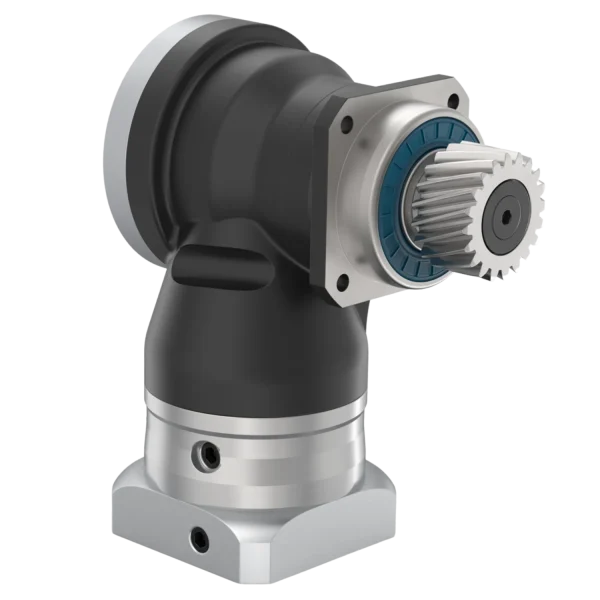

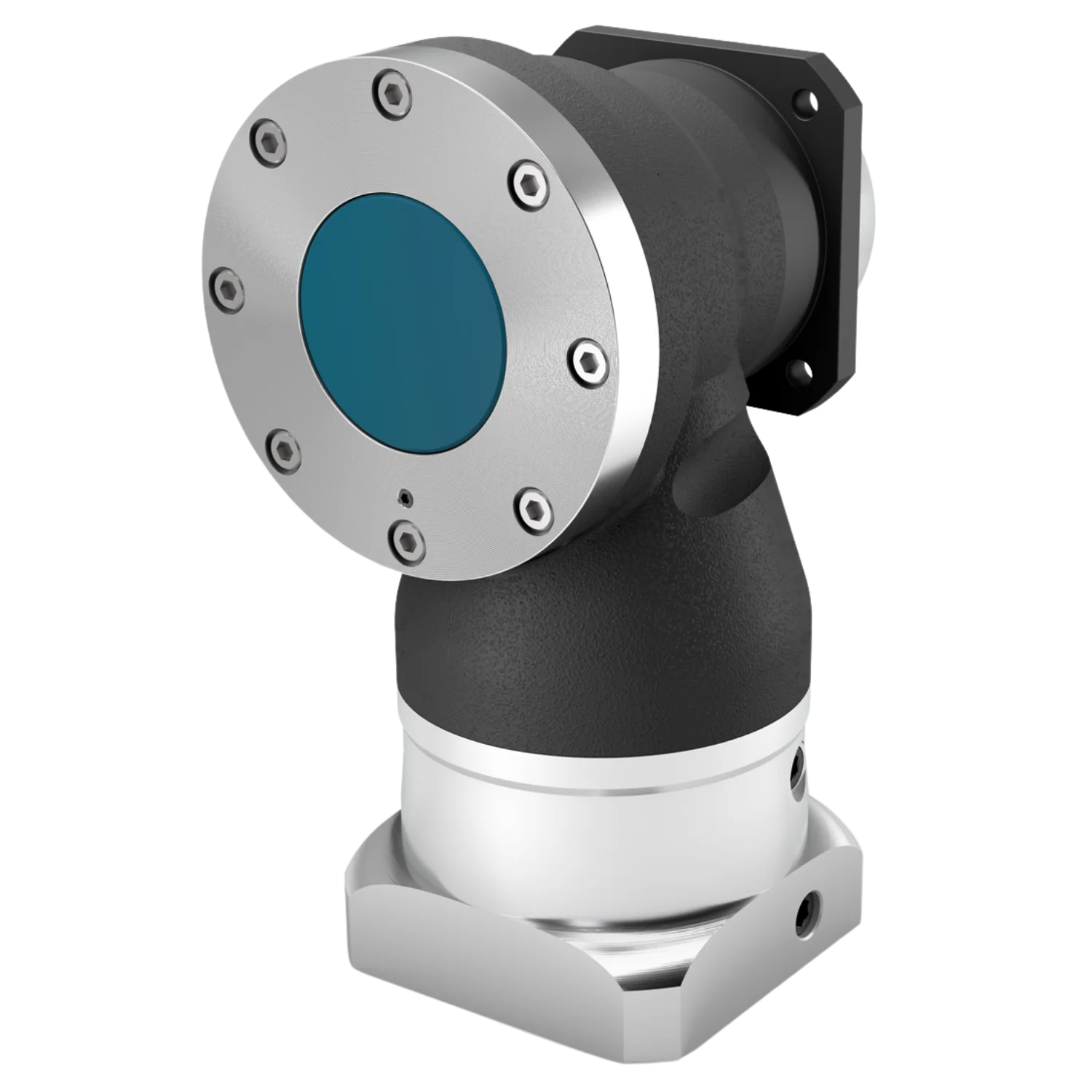

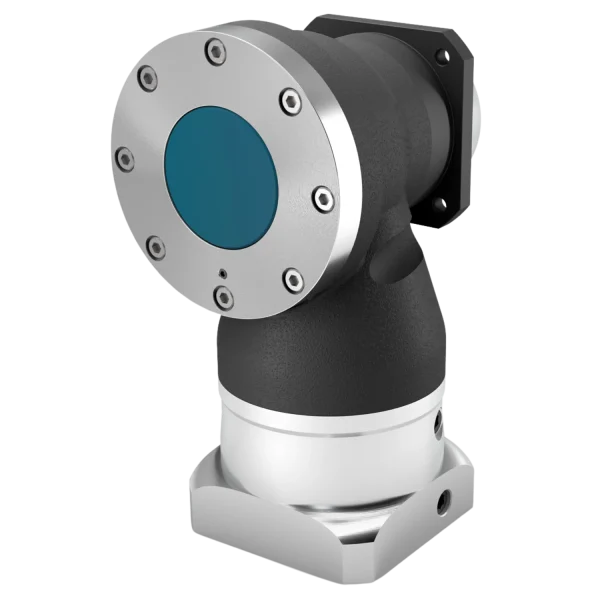

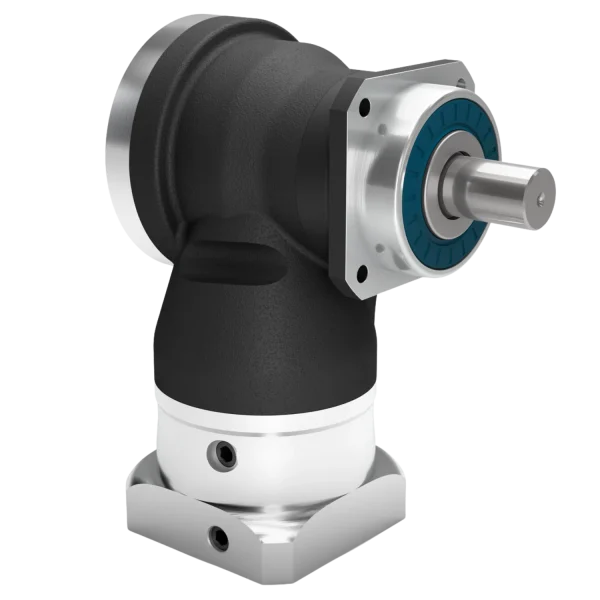

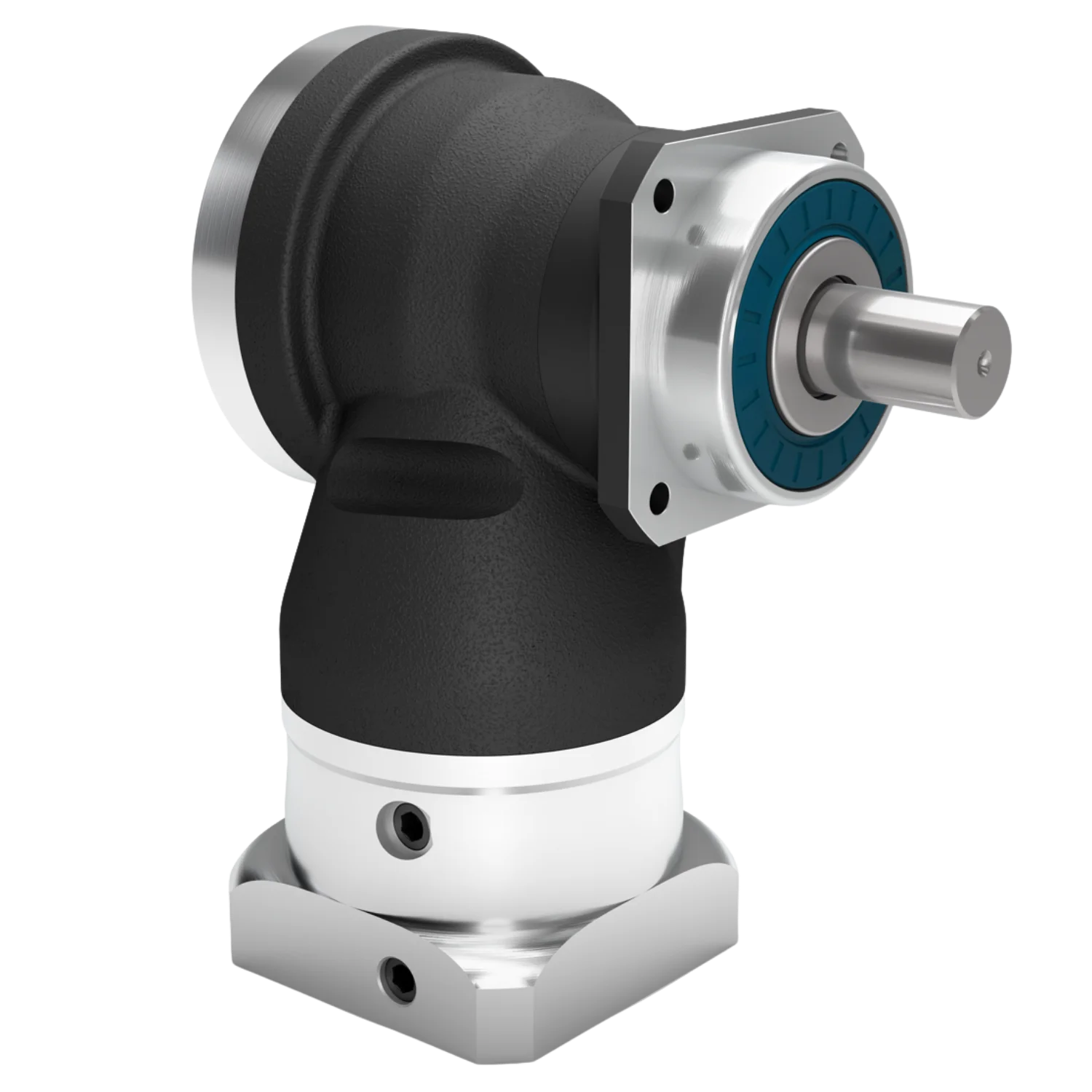

WPLN Seri 90° Planet Redüktör (Kopya)

Teklif Alın

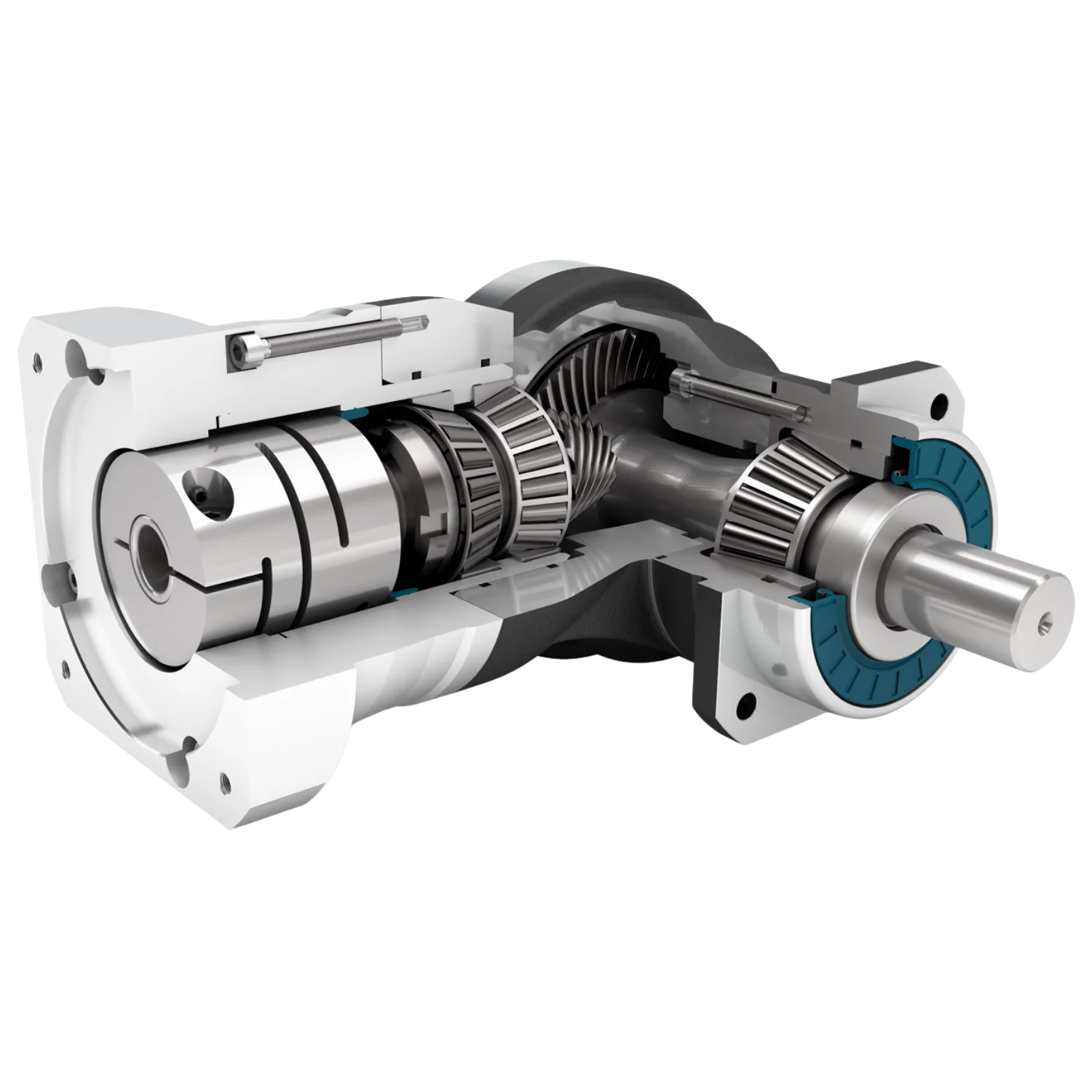

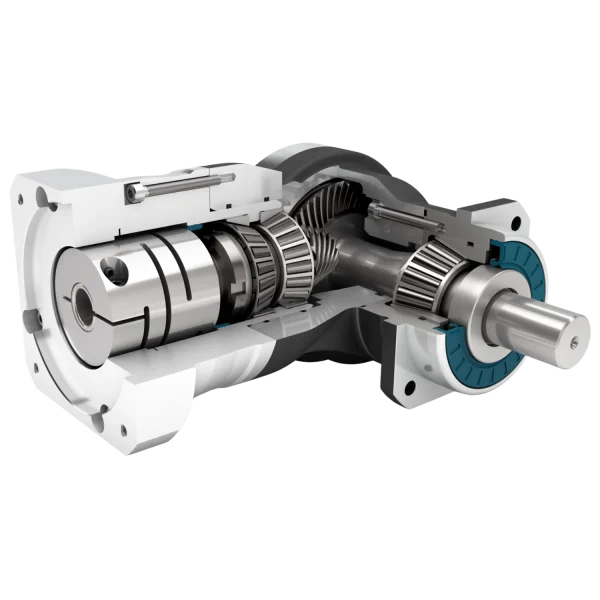

Hipoid dişli sistemi sayesinde WPLN ürünümüz optimum senkronizasyon sağlar. Titreşimler minimuma indirildiği için yumuşak, hassas ve sessiz çalışır. Dik açılı hassas redüktör, ömür boyu yağlama gerektirmez ve her yönde monte edilebilir.

Özellikler

Precision Line
Dik açılı 90° redüktör
Düz dişli (2 kademeli)
Hipoit dişli açısal kademe
Öngerilimli konik makaralı rulman
Radyal mil keçesi
Kare çıkış flanşı
Ekstra uzun merkezleme çapı
Dönme yönü ters (saatin ters yönünde)
Aktarma kolunun kafesli modeli (2-kademe)

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			WPLN 070	WPLN 090	WPLN 115	WPLN 142	Kademe
Redüktör çıkış mili çapı	D3	mm	16	22	32	40
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	60	70	90	130
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm	70	80	110	142
Toplam uzunluk	L1	mm	137.5	165.0	218.0	273.0	1
Toplam uzunluk	L1	mm	185.0	207.0	248.5	342.5	2
Redüktör çıkış mili uzunluğu	L3	mm	48	56	88	110

Redüktör Karakteristiği:

			WPLN 070	WPLN 090	WPLN 115	WPLN 142	Kademe
İletim/Tahvil/Ratio oranı			4, 5, 7, 8, 10				1
İletim/Tahvil/Ratio oranı			16, 20, 25, 28, 32, 35, 40, 50, 64, 100				2
Tam yükte verim	η	%	94 – 95
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<5	<5	<5	<5
İndirgenmiş boşluk	j_t	arcmin	<3	<3	<3	<3	2
Burulma dayanımı	c_g	Nm /arcmin	1.8 – 3.0	4.6 – 7.8	10.1 – 16.9	25.5 – 42.5
Redüktör ağırlığı	m_G	kg	3.3 – 4.4	5.3 – 5.8	10.0 – 11.1	23.7 – 25.9
Çalışma sessizliği	Q_g	dB(A)	66	67	68	70

Çıkış Mili Taşıma Kapasitesi:

			WPLN 070	WPLN 090	WPLN 115	WPLN 142
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	3200	4800 – 5500	5400 – 6000	10900 – 12500
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	3700 – 4400	5200 – 6400	6100 – 8000	12000 – 15000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	191 – 322	383 – 624	488 – 1010	1420 – 2225

Atalet Momenti:

			WPLN 070	WPLN 090	WPLN 115	WPLN 142
Kütlesel atalet momenti	J	kgcm²	0.498 – 0.658	0.497 – 1.387	1.014 – 5.875	4.807 – 20.883

Çıkış Torku:

			WPLN 070	WPLN 090	WPLN 115	WPLN 142	Kademe
Nominal çıkış torku	T_2N	Nm	22 – 45	40 – 90	75 – 160	160 – 320	1
Nominal çıkış torku	T_2N	Nm	27 – 77	60 – 150	125 – 300	305 – 800	2
Maks. çıkış torku	T_2max	Nm	35 – 72	64 – 144	120 – 256	256 – 512	1
Maks. çıkış torku	T_2max	Nm	43 – 123	96 – 240	200 – 480	488 – 1280	2
Acil durdurma torku	T_2Stop	Nm	75 – 100	150 – 200	300 – 400	700 – 800	1
Acil durdurma torku	T_2Stop	Nm	80 – 150	200 – 300	380 – 650	750 – 1600	2

Redüktör Giriş Dönme Hızı:

			WPLN 070	WPLN 090	WPLN 115	WPLN 142
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	1450 – 2700	1300 – 3100	900 – 3050	750 – 1900
Maks. mekanik dönme hızı	n_1Limit	min^-1	16000	14000 – 16000	9500 – 14000	8000 – 9500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
