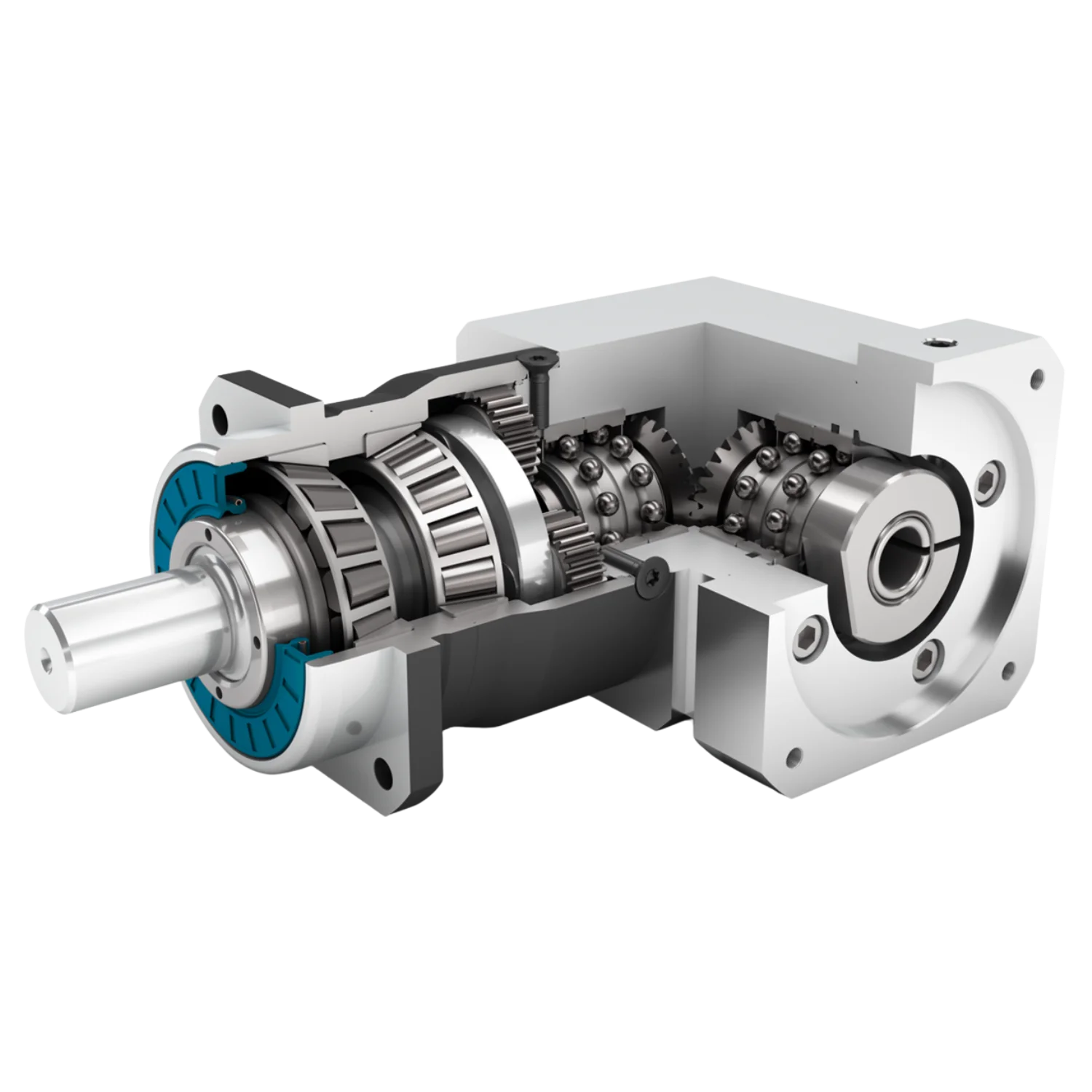

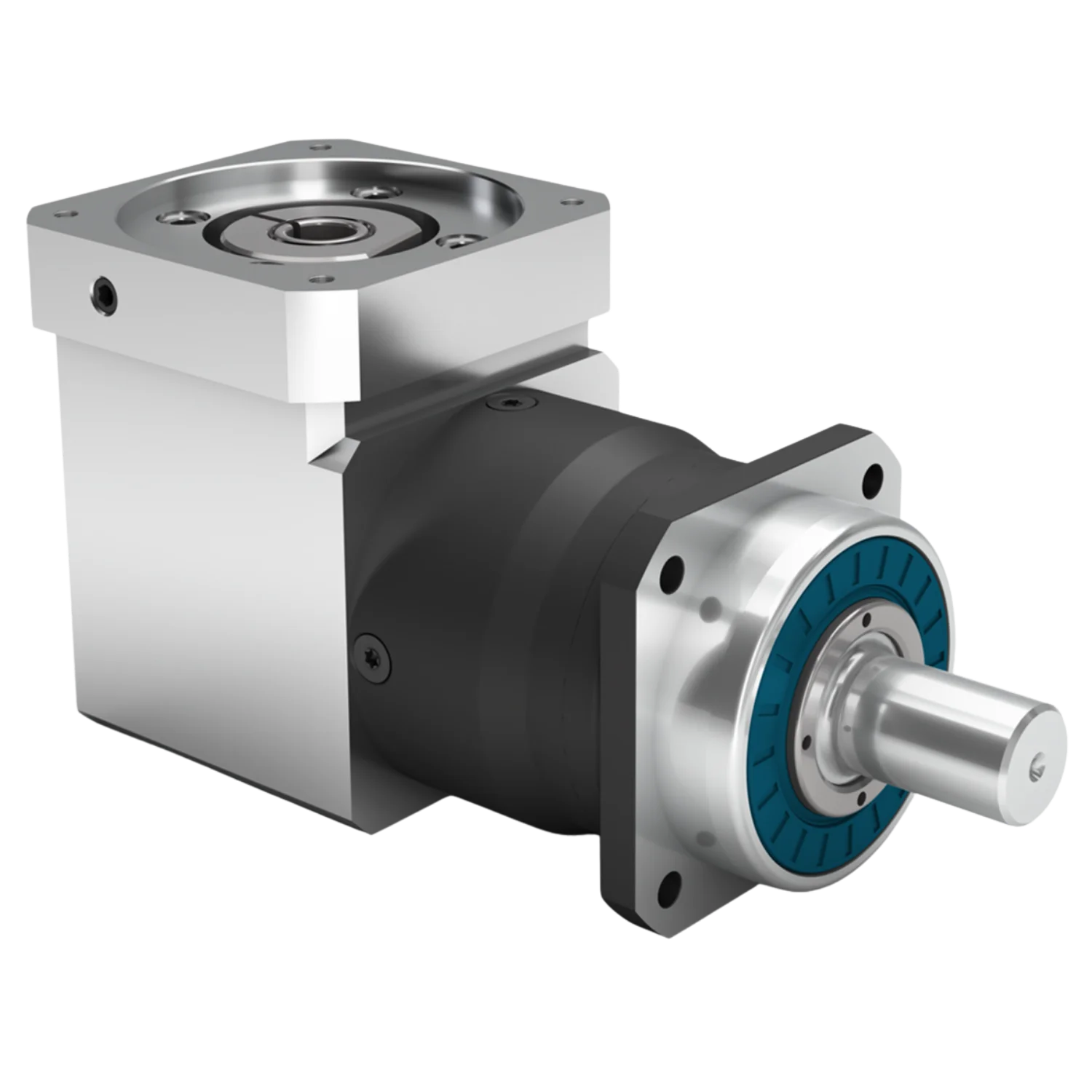

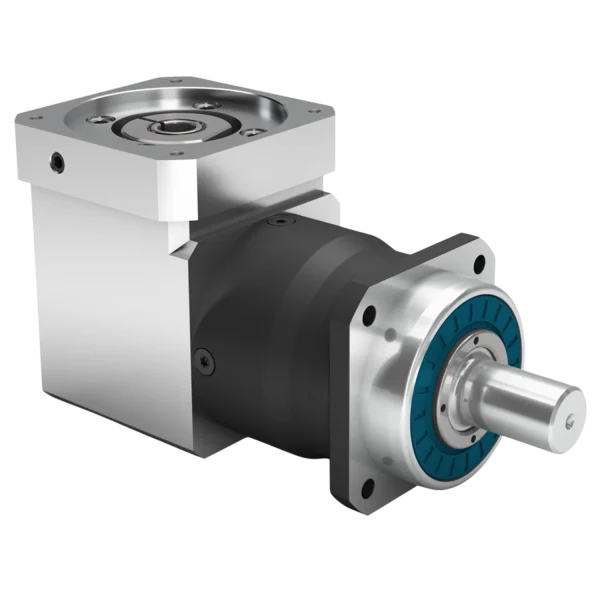

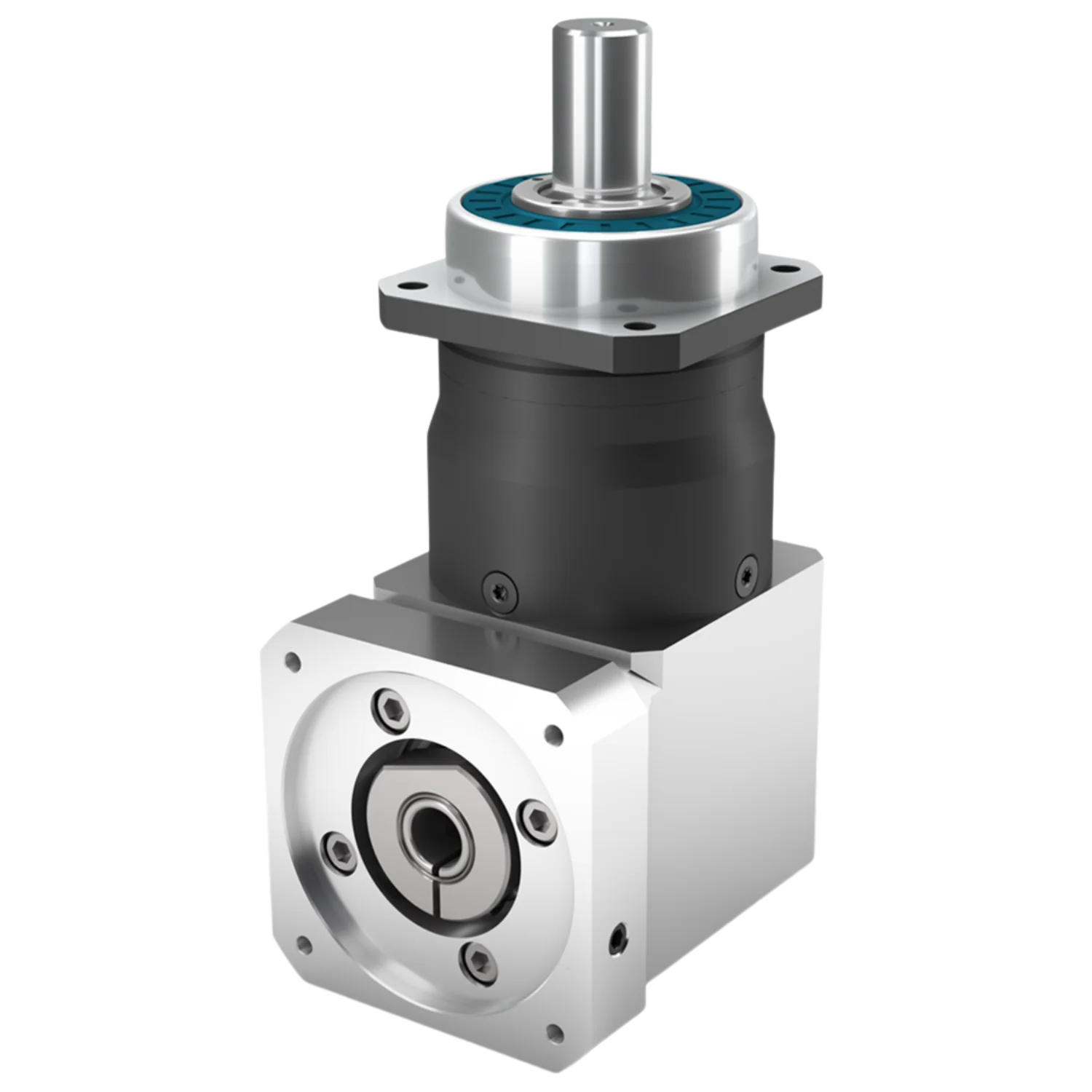

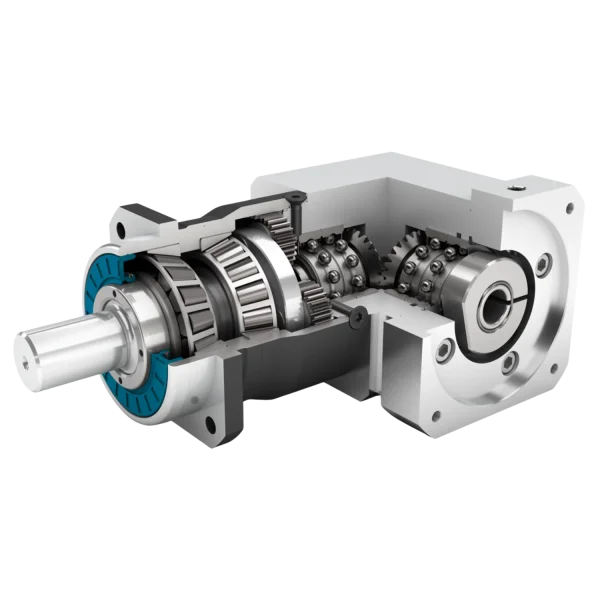

WPLHE Seri 90° Planet Redüktör

Teklif Alın

Eksenel yer tasarruflu, ekonomik, IP65 uyumlu ve yüksek çıkış milinde yüksek radyal ve eksenel kuvvetler için tasarlanmıştır: WPLHE, dünya çapındaki ilk Economy ve hassas redüktörlerin kombinasyonu olan başarılı PLHE‘nin tüm avantajlarını açılı model olarak bir araya toplar.

Özellikler

Ekonomi Serisi
Dik açılı 90° redüktör
Düz dişli
Konik dişli açısal kademe
Öngerilimli konik makaralı rulman
Radyal mil keçesi
Kare çıkış flanşı
Ekstra uzun merkezleme çapı
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			WPLHE 060	WPLHE 080	WPLHE 120	Kademe
Redüktör çıkış mili çapı	D3	mm	16	22	32
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	60	70	90
Gövde çapı	D6	mm	60	80	115
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm	70	80	110
Toplam uzunluk	L1	mm	168.0	209.5	272.5	1
Toplam uzunluk	L1	mm	180.5	227.5	300.0	2
Redüktör çıkış mili uzunluğu	L3	mm	48	56	88

Redüktör Karakteristiği:

			WPLHE 060	WPLHE 080	WPLHE 120	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10			1
İletim/Tahvil/Ratio oranı			9, 12, 15, 16, 20, 25, 32, 40, 64, 100			2
Tam yükte verim	η	%	94
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<16 – <18	<13 – <15	<11 – <13
Burulma dayanımı	c_g	Nm /arcmin	2.0 – 4.2	4.3 – 11.5	11.2 – 26.0
Redüktör ağırlığı	m_G	kg	2.3 – 2.5	4.6 – 5.1	10.9 – 12.8
Çalışma sessizliği	Q_g	dB(A)	70	73	75

Çıkış Mili Taşıma Kapasitesi:

			WPLHE 060	WPLHE 080	WPLHE 120
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	3200	4800 – 5500	5400 – 6000
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	3900 – 4400	5700 – 6400	7000 – 8000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	191	383	488

Atalet Momenti:

			WPLHE 060	WPLHE 080	WPLHE 120
Kütlesel atalet momenti	J	kgcm²	0.208 – 0.395	0.906 – 1.394	1.818 – 2.970

Çıkış Torku:

			WPLHE 060	WPLHE 080	WPLHE 120	Kademe
Nominal çıkış torku	T_2N	Nm	14 – 25	38 – 67	80 – 135	1
Nominal çıkış torku	T_2N	Nm	15 – 44	38 – 130	95 – 260	2
Maks. çıkış torku	T_2max	Nm	22 – 40	61 – 107	128 – 216	1
Maks. çıkış torku	T_2max	Nm	24 – 70	61 – 208	152 – 416	2
Acil durdurma torku	T_2Stop	Nm	66 – 86	170 – 240	340 – 500	1
Acil durdurma torku	T_2Stop	Nm	80 – 88	190 – 260	380 – 520	2

Redüktör Giriş Dönme Hızı:

			WPLHE 060	WPLHE 080	WPLHE 120
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	2250 – 4500	1650 – 4000	1750 – 3500
Maks. mekanik dönme hızı	n_1Limit	min^-1	13000	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
