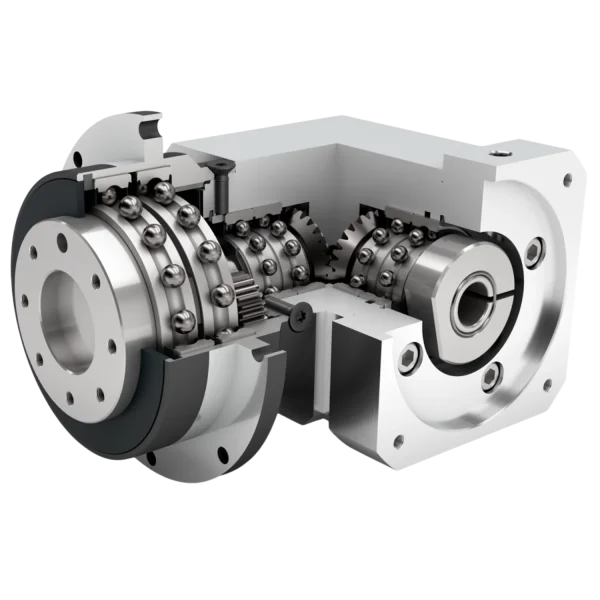

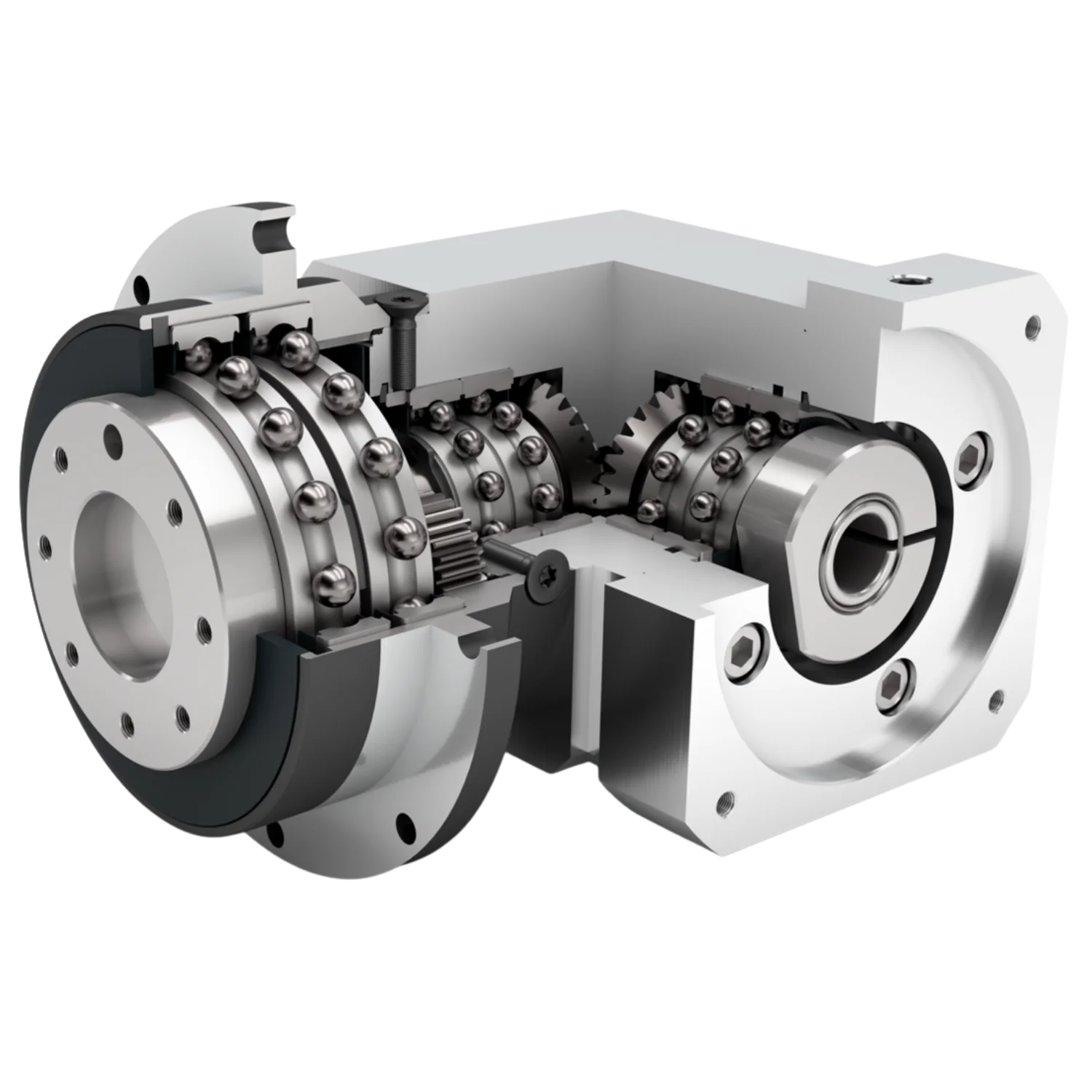

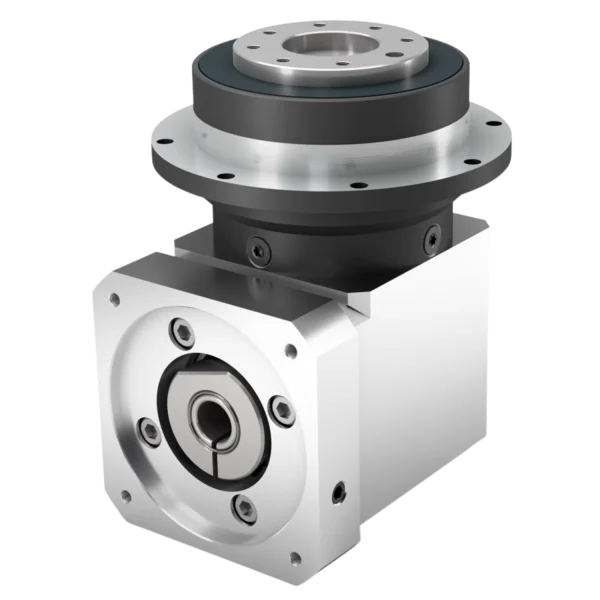

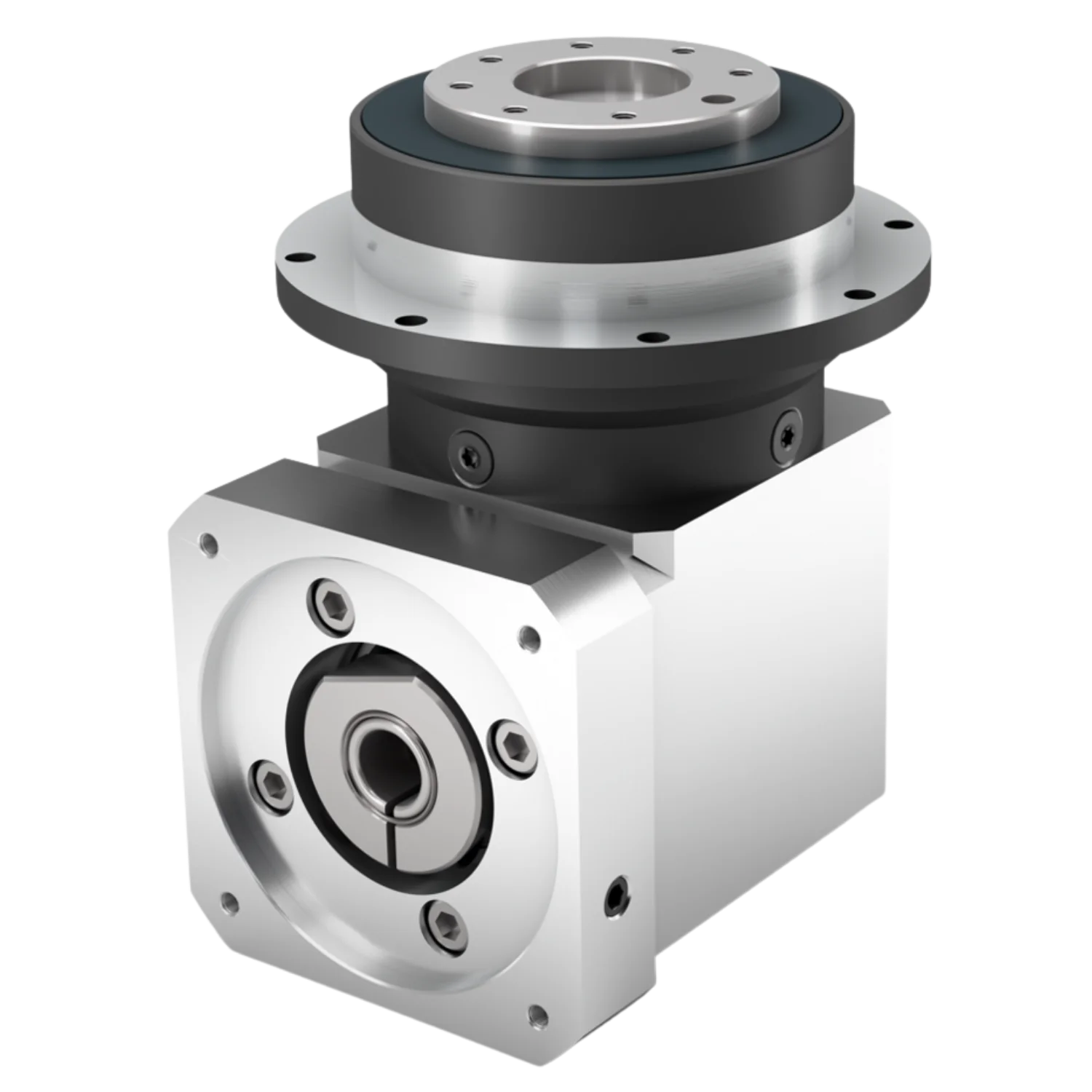

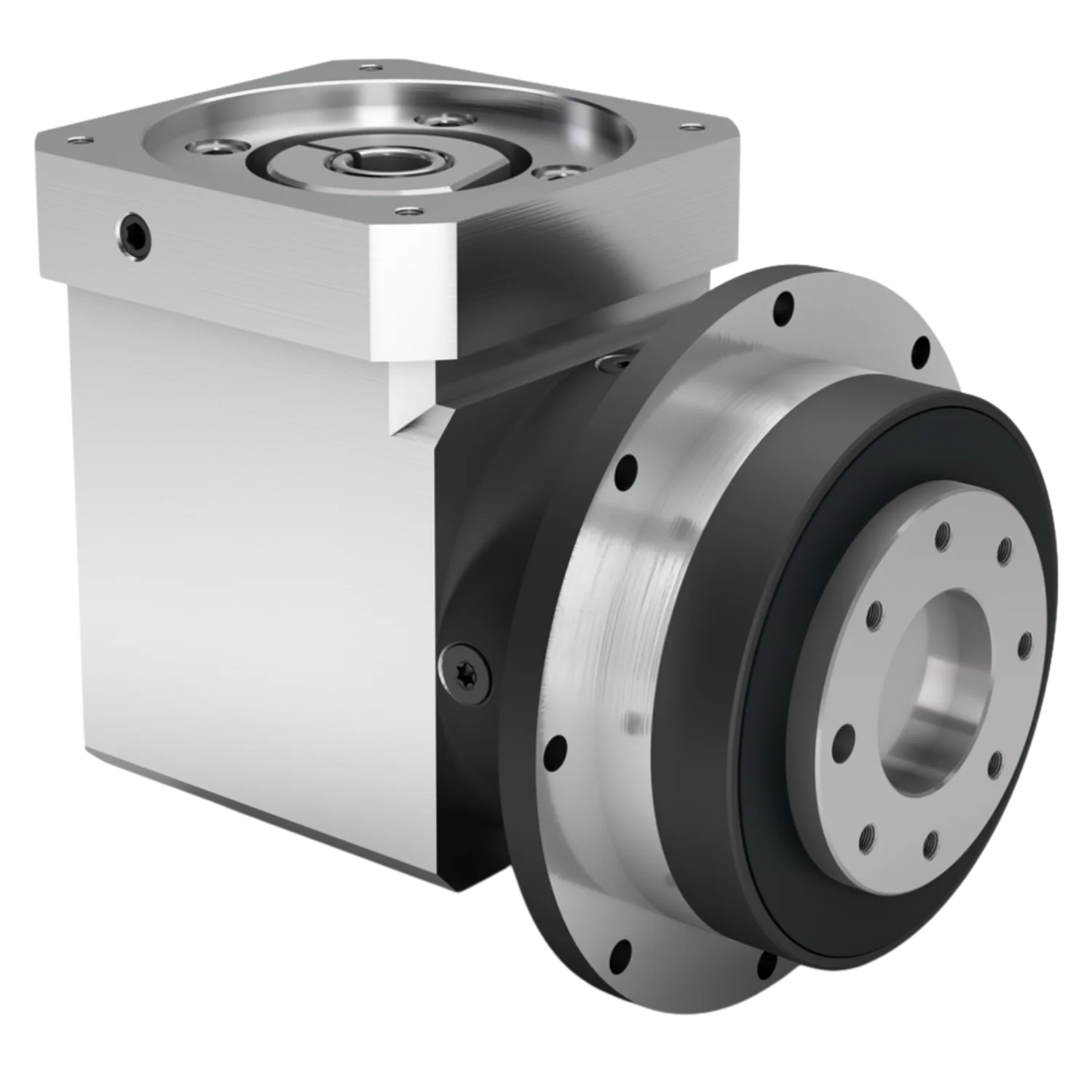

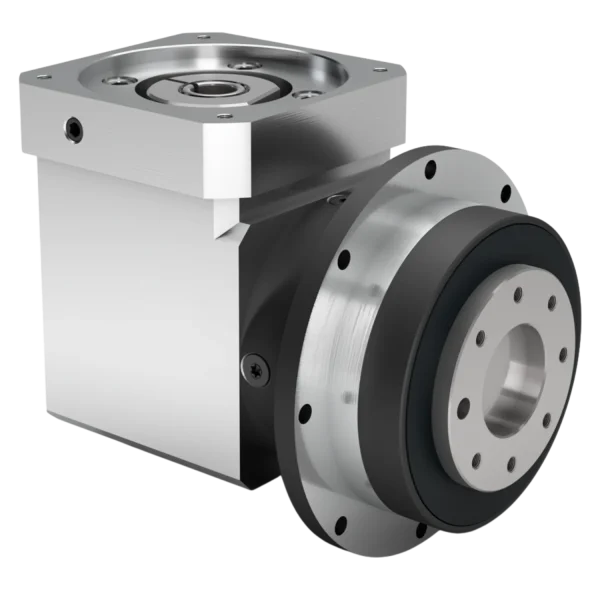

WPLFE Seri 90° Planet Redüktör

Teklif Alın

WPLFE, kompakt flanş çıkış miline sahip dik açılı planet redüktörümüzdür. Alanın üçte birine kadar tasarruf sağlarlar. Standartlaştırılmış flanş arayüzü sayesinde montajı özellikle kolaydır. Entegre merkezleme deliği redüktörün tespit edilmesinde ek bir garanti sağlar.

Özellikler

Ekonomi Serisi
Dik açılı 90° redüktör
Düz dişli
Konik dişli açısal kademe
Sürtünmesi düşük sabit bilyeli rulman
Dairesel, ekstra büyük çıkış flanşı
Oldukça kısa redüktör
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			WPLFE 064	WPLFE 090	WPLFE 110	Kademe
Redüktör çıkış tarafı bağlantı eksen çapı	D11	mm	31.5	50	63
Redüktör çıkış flanşı faturası	D13	mm	64	90	110
Redüktör çıkış ﬂanş çapı	D14	mm	86	118	145
Toplam uzunluk	L1	mm	110.5	149.0	198.5	1
Toplam uzunluk	L1	mm	123.0	166.5	225.5	2
Redüktör çıkış mili uzunluğu	L13	mm	19.5	30.0	29.0

Redüktör Karakteristiği:

			WPLFE 064	WPLFE 090	WPLFE 110	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10			1
İletim/Tahvil/Ratio oranı			9, 12, 15, 16, 20, 25, 32, 40, 64, 100			2
Tam yükte verim	η	%	93 – 94
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP54
Standart boşluk	j_t	arcmin	<16 – <18	<13 – <15	<11 – <13
Burulma dayanımı	c_g	Nm /arcmin	2.9 – 11.6	5.8 – 37.5	15.9 – 83.0
Redüktör ağırlığı	m_G	kg	1.8 – 2.1	4.5 – 5.2	10.4 – 12.5
Çalışma sessizliği	Q_g	dB(A)	70	73	75

Çıkış Mili Taşıma Kapasitesi:

			WPLFE 064	WPLFE 090	WPLFE 110
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	500 – 550	1200 – 1400	2100 – 2400
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	1200	3000	3300
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	12	46	109

Atalet Momenti:

			WPLFE 064	WPLFE 090	WPLFE 110
Kütlesel atalet momenti	J	kgcm²	0.209 – 0.428	0.861 – 1.735	2.644 – 4.739

Çıkış Torku:

			WPLFE 064	WPLFE 090	WPLFE 110	Kademe
Nominal çıkış torku	T_2N	Nm	14 – 25	38 – 67	80 – 135	1
Nominal çıkış torku	T_2N	Nm	15 – 44	38 – 130	95 – 260	2
Maks. çıkış torku	T_2max	Nm	22 – 40	61 – 107	128 – 216	1
Maks. çıkış torku	T_2max	Nm	24 – 70	61 – 208	152 – 416	2
Acil durdurma torku	T_2Stop	Nm	66 – 86	170 – 240	340 – 500	1
Acil durdurma torku	T_2Stop	Nm	80 – 88	190 – 260	380 – 520	2

Redüktör Giriş Dönme Hızı:

			WPLFE 064	WPLFE 090	WPLFE 110
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	3200 – 4500	2000 – 4000	1700 – 3500
Maks. mekanik dönme hızı	n_1Limit	min^-1	13000	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
