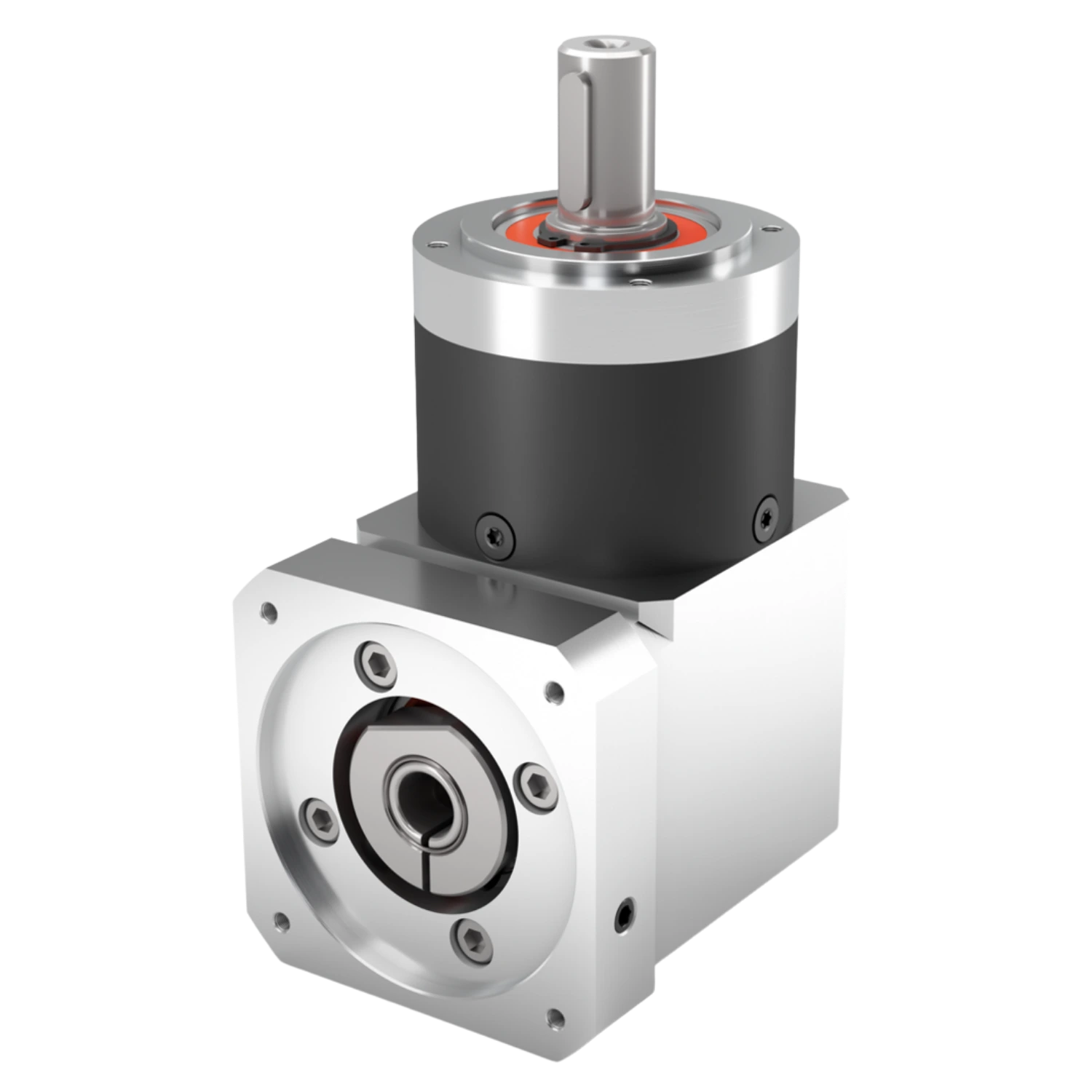

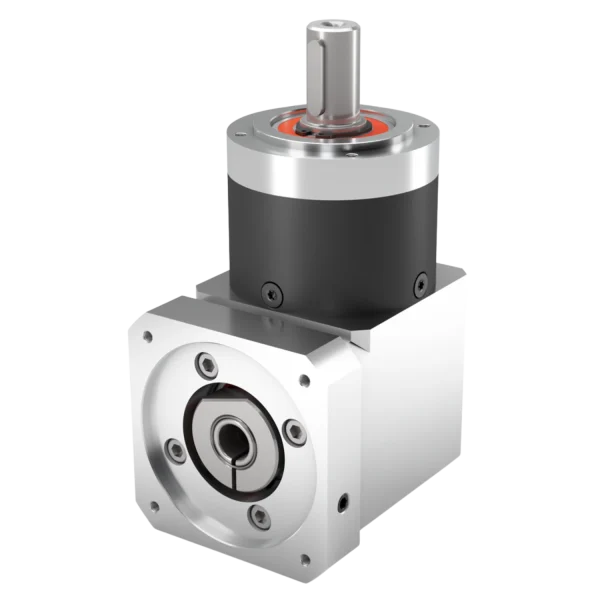

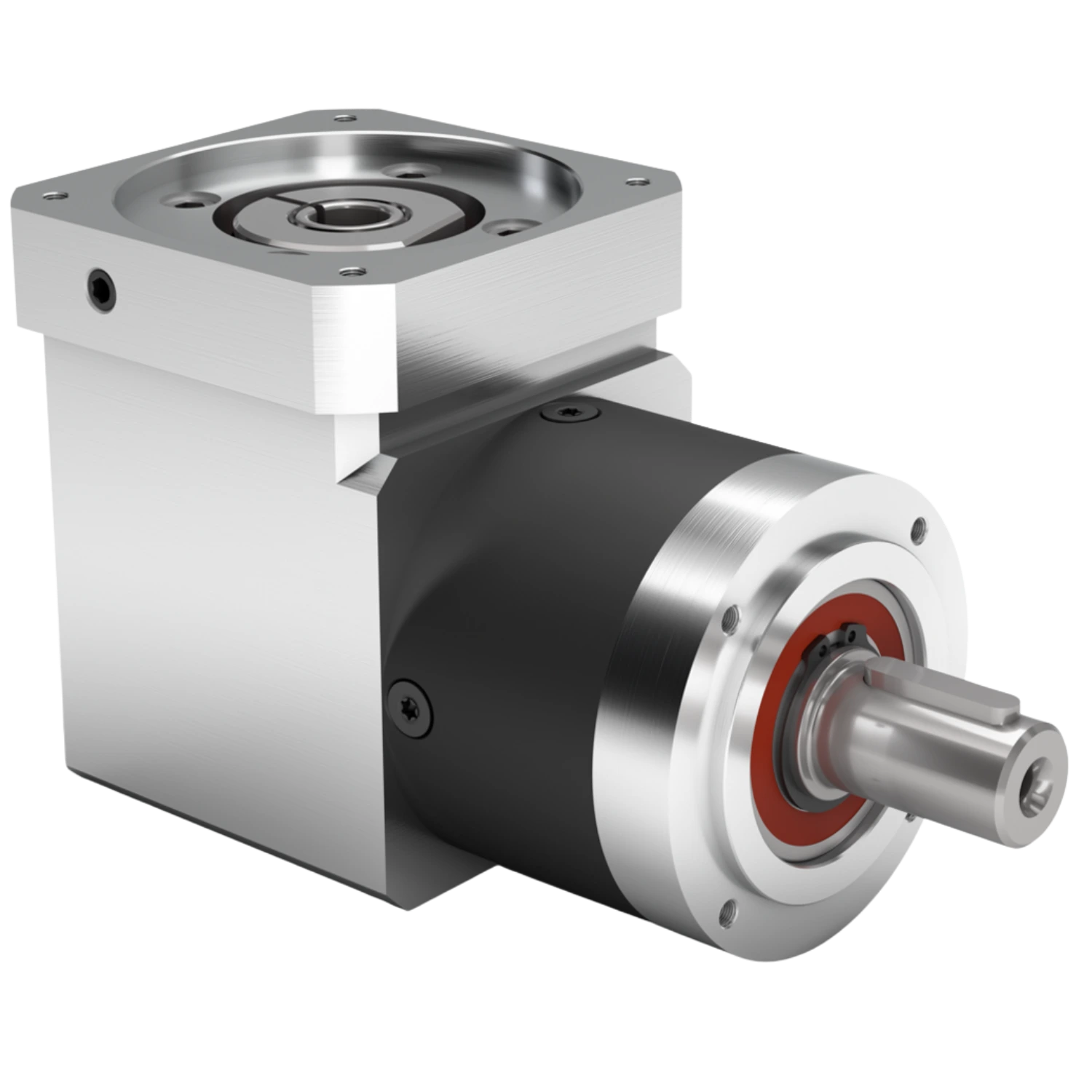

WPLE Seri 90° Planet Redüktör

Teklif Alın

WPLE, Ekonomi serisinin avantajlarını sürekli olarak sürdürmektedir. Kompakt ama güçlü tasarımı ile dinamik çok eksenli sistemler için mükemmeldir. Konik dişli redüktörümüz ömür boyu yağlama gerektirmez, montajı kolaydır ve rakipsiz bir fiyat/performans oranına sahiptir.

Özellikler

Ekonomi Serisi
Dik açılı 90° redüktör
Düz dişli

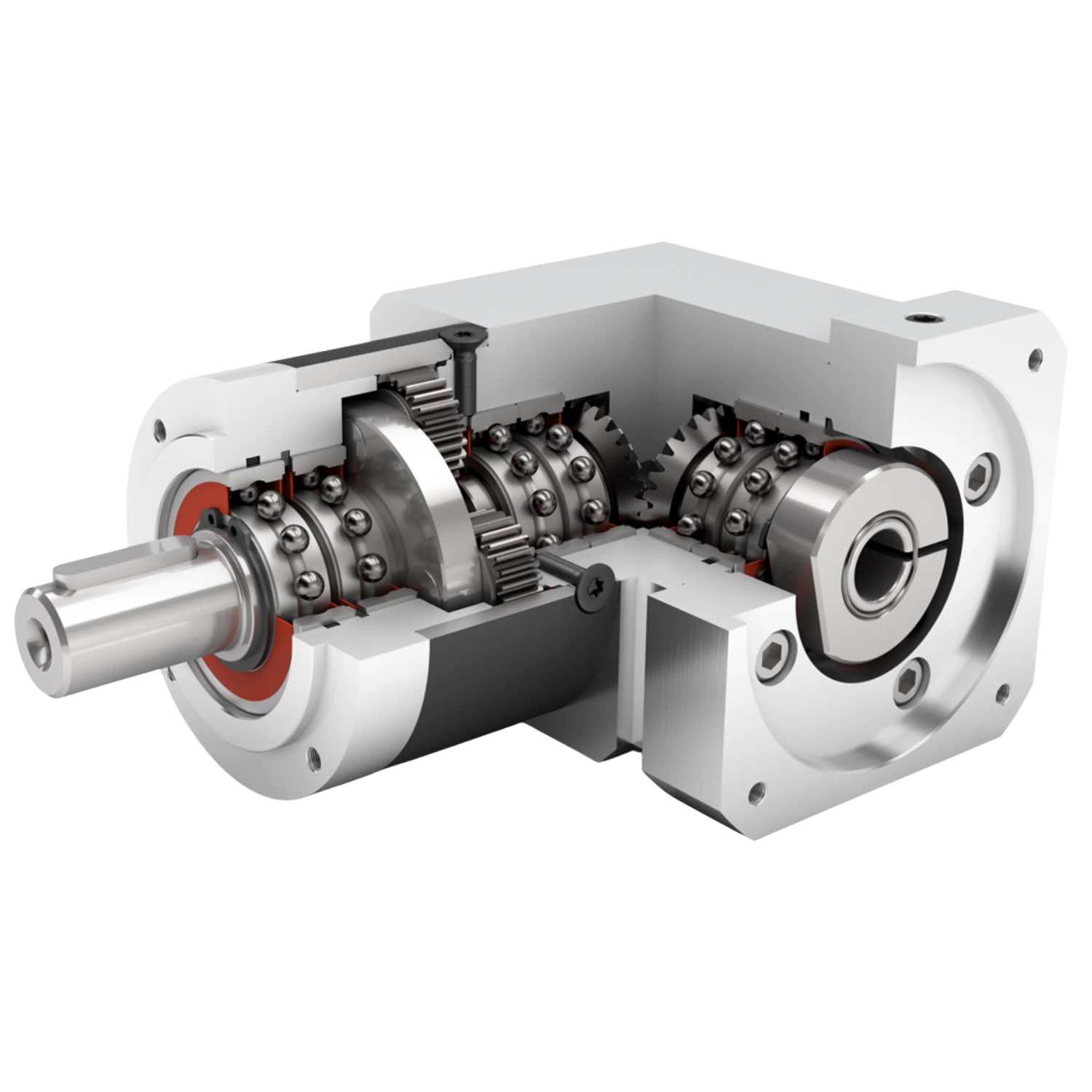

Konik dişli açısal kademe
Sürtünmesi düşük sabit bilyeli rulman
Dairesel çıkış flanşı
i=3’ten i=512’e kadar geniş kapsamlı aktarma çeşitliliği
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			WPLE 040	WPLE 060	WPLE 080	WPLE 120	Kademe
Redüktör çıkış mili çapı	D3	mm	10	14	20	25
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	26	40	60	80
Gövde çapı	D6	mm	40	60	80	115
Toplam uzunluk	L1	mm	110.0	147.0	184.0	249.5	1
			123.0	159.5	201.5	277.0	2
			135.5	172.0	219.0	304.5	3
Redüktör çıkış mili uzunluğu	L3	mm	26	35	40	55

Redüktör Karakteristiği:

			WPLE 040	WPLE 060	WPLE 080	WPLE 120	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10				1
			9, 12, 15, 16, 20, 25, 32, 40, 64				2
			60, 80, 100, 120, 160, 200, 256, 320, 512				3
Tam yükte verim	η	%	88 – 95
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP54
Standart boşluk	j_t	arcmin	<21 – <28	<16 – <21	<13 – <17	<11 – <15
Burulma dayanımı	c_g	Nm /arcmin	0.5 – 1.0	1.5 – 2.5	4.0 – 9.8	9.9 – 20.5
Redüktör ağırlığı	m_G	kg	0.6 – 0.7	1.6 – 2.0	3.7 – 4.7	9.6 – 13.3
Çalışma sessizliği	Q_g	dB(A)	68	70	73	75

Çıkış Mili Taşıma Kapasitesi:

			WPLE 040	WPLE 060	WPLE 080	WPLE 120
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	160 – 200	340 – 400	600 – 700	1500 – 1750
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	160 – 200	450 – 500	900 – 1000	2100 – 2500
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	6	14	29	101

Atalet Momenti:

			WPLE 040	WPLE 060	WPLE 080	WPLE 120
Kütlesel atalet momenti	J	kgcm²	0.032 – 0.049	0.209 – 0.346	0.862 – 1.226	2.645 – 3.670

Çıkış Torku:

			WPLE 040	WPLE 060	WPLE 080	WPLE 120	Kademe
Nominal çıkış torku	T_2N	Nm	5 – 9	14 – 25	38 – 67	80 – 135	1
			8 – 20	18 – 44	50 – 130	120 – 260	2
			8 – 20	18 – 44	50 – 120	120 – 260	3
Maks. çıkış torku	T_2max	Nm	7 – 14	22 – 40	61 – 107	128 – 216	1
			12 – 32	29 – 70	80 – 208	192 – 416	2
			12 – 32	29 – 70	80 – 192	192 – 416	3
Acil durdurma torku	T_2Stop	Nm	23 – 35	66 – 86	170 – 240	340 – 500	1
			27 – 40	80 – 88	190 – 260	380 – 520	2
			27 – 40	80 – 88	190 – 240	380 – 520	3

Redüktör Giriş Dönme Hızı:

			WPLE 040	WPLE 060	WPLE 080	WPLE 120
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	5000	3550 – 4500	2100 – 4000	2000 – 3500
Maks. mekanik dönme hızı	n_1Limit	min^-1	18000	13000	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.
