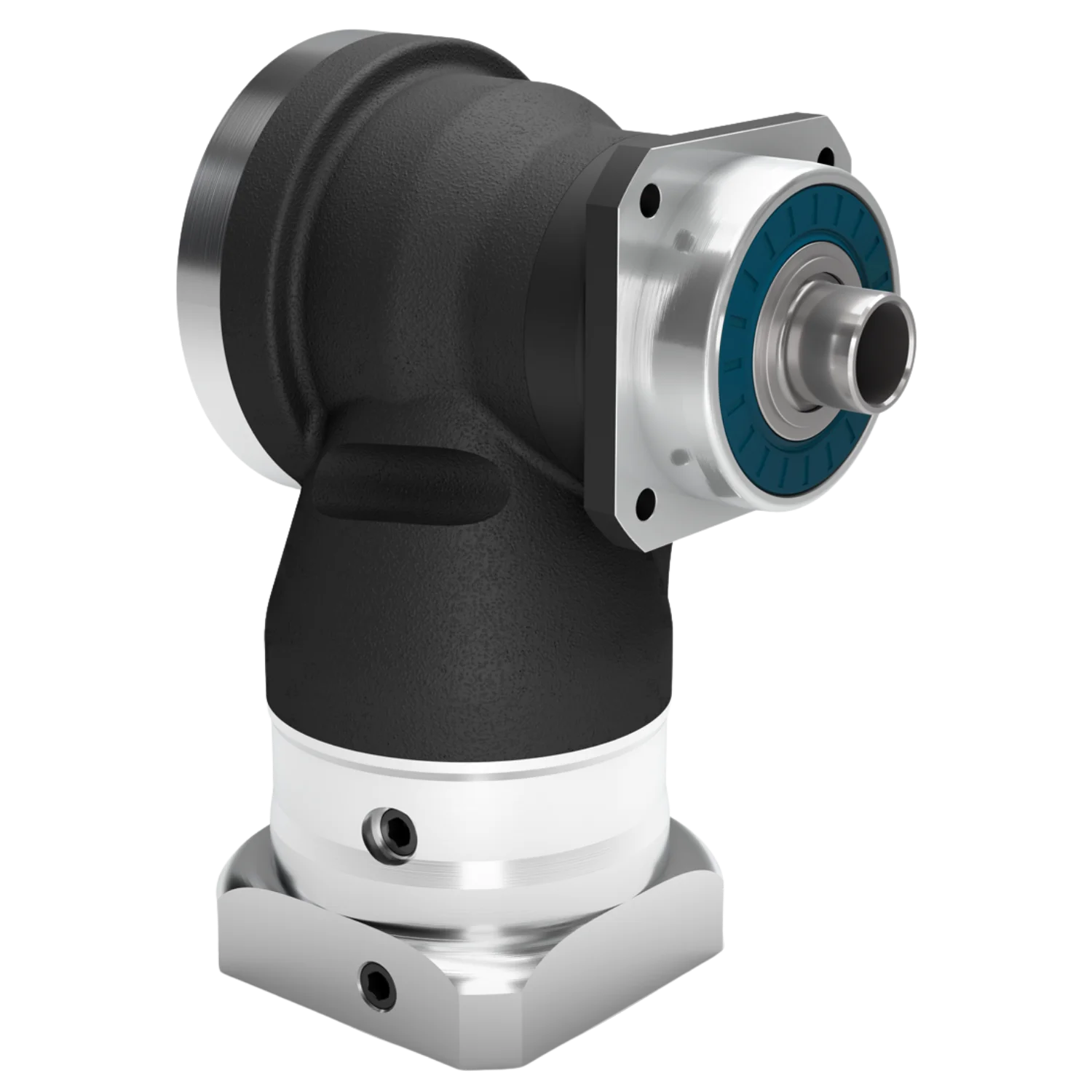

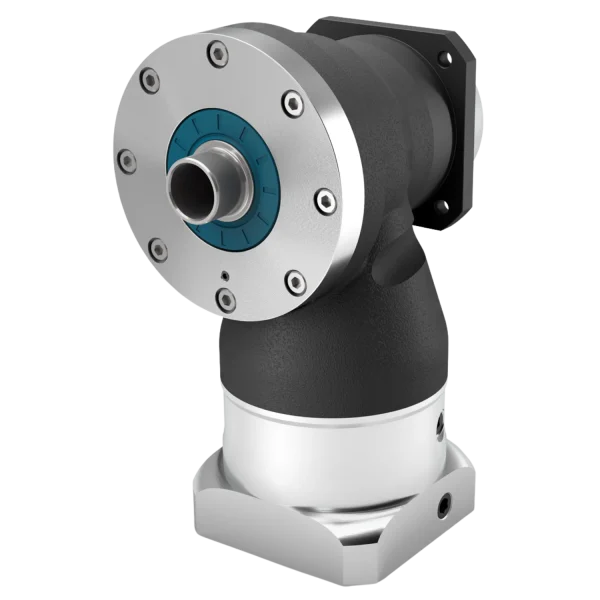

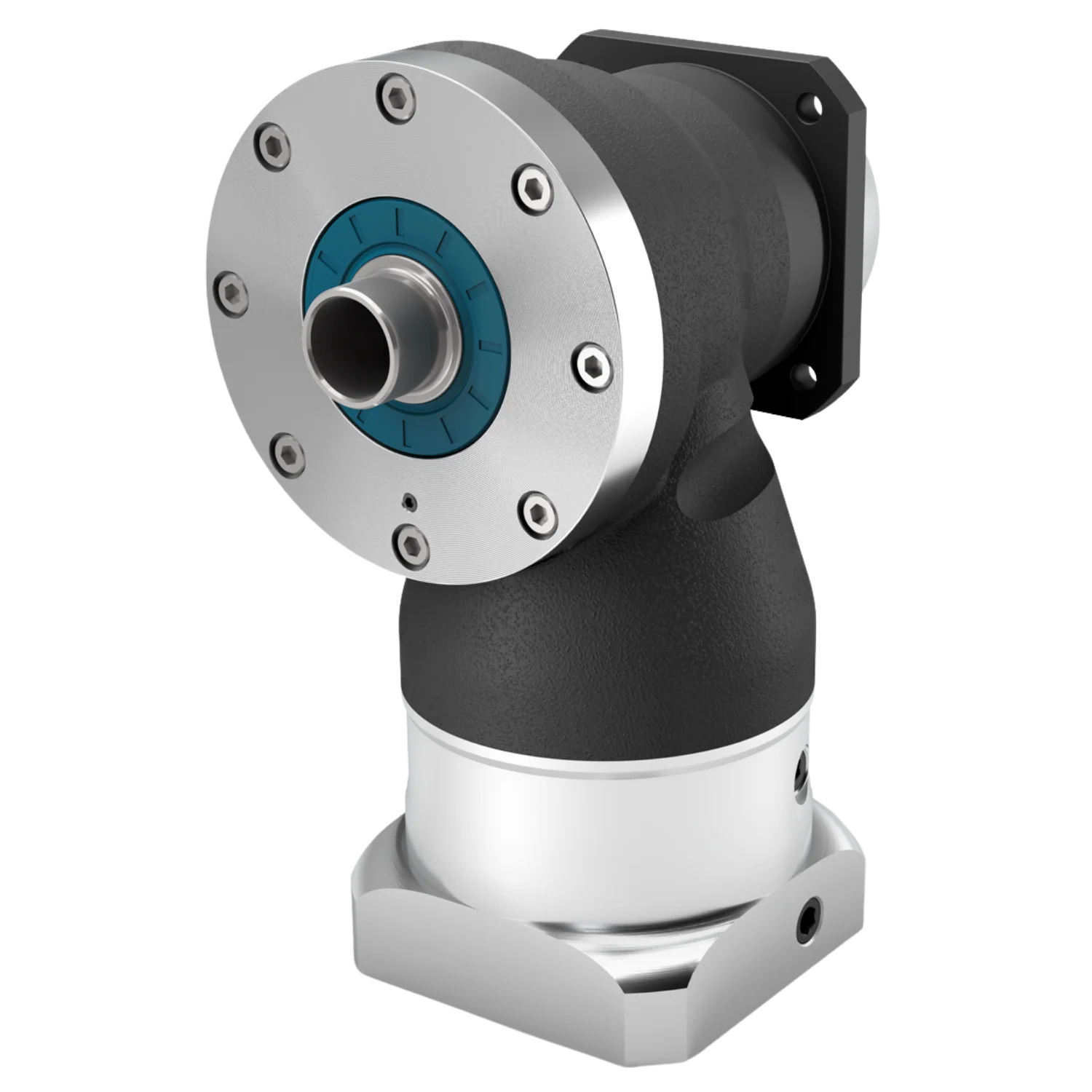

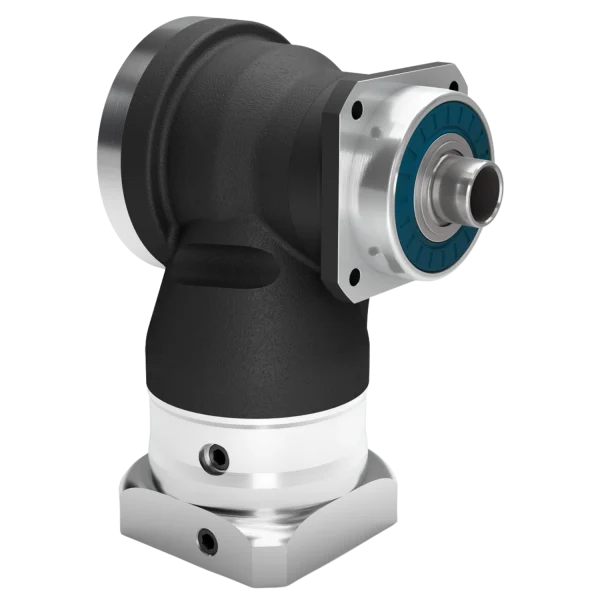

WGN Seri 90° Planet Redüktör

Teklif Alın

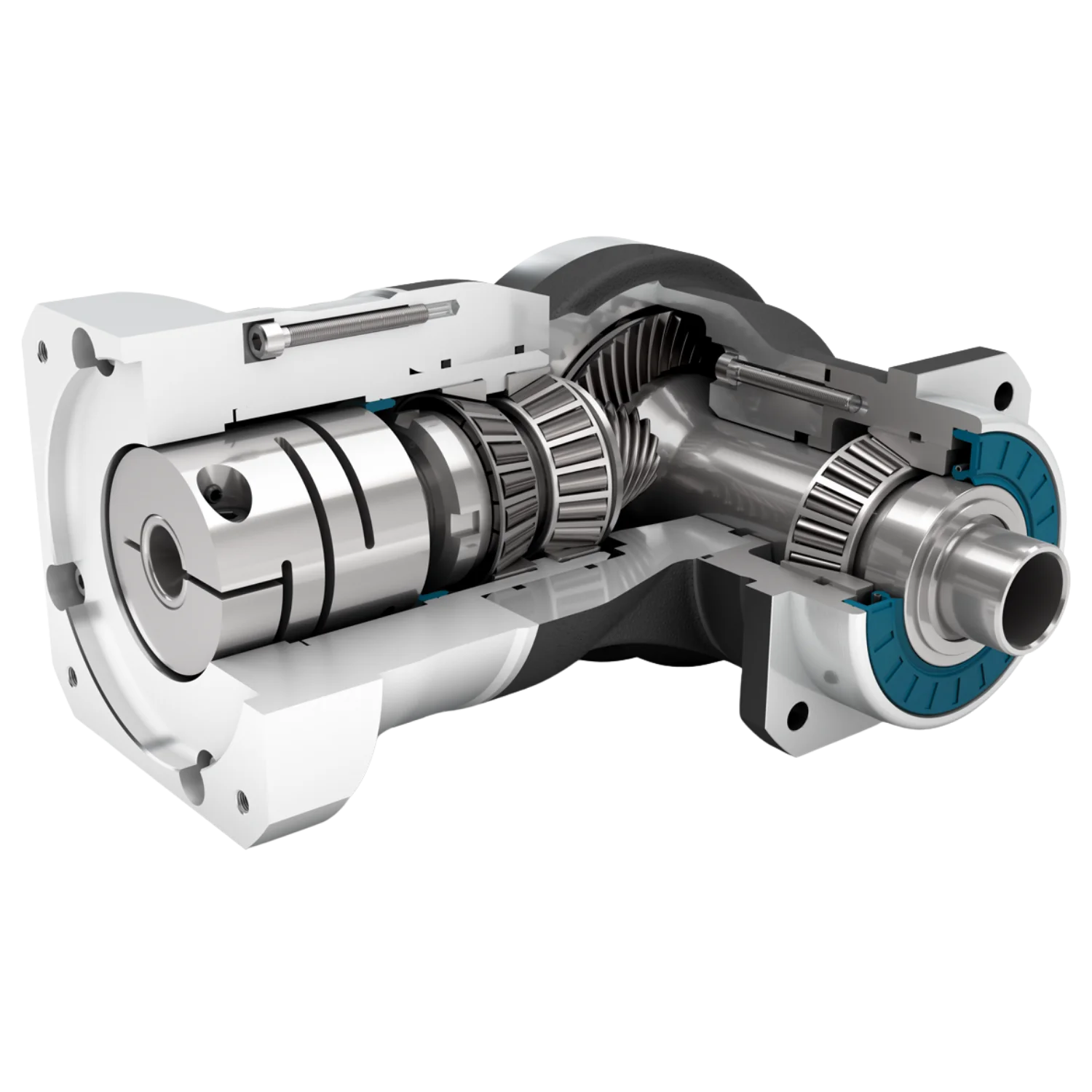

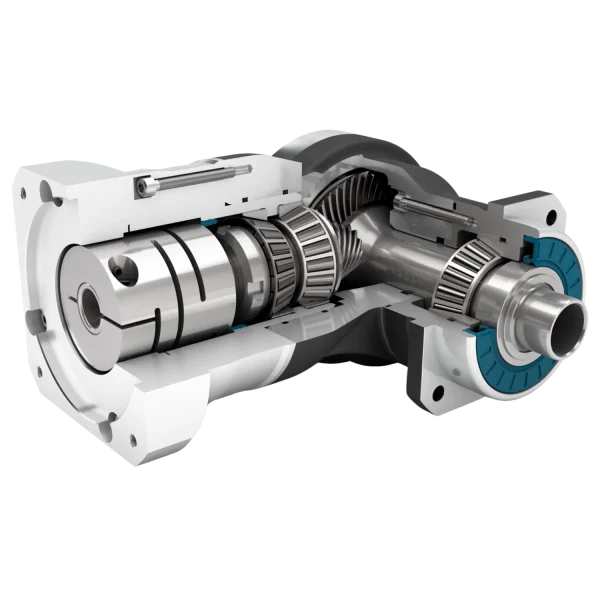

WGN ürünümüz özellikle sessiz çalışan konik içi boş dişli kutusudur. Aynı zamanda hipoid dişli sistem iş parçanızın yüzey kalitesini artırır. Bir sıkma diski ile doğrudan uygulamaya bağlanabilir – bu karmaşık değildir, güvenlidir ve sizin için yeni tasarım olanakları sunar.

Özellikler

Precision Line
Dik açılı 90° redüktör
Hipoit dişli açısal kademe
Öngerilimli konik makaralı rulman
Radyal mil keçesi
Kare çıkış flanşı
Dönme yönü ters (saatin ters yönünde)

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			WGN 070	WGN 090	WGN 115	WGN 142
Redüktör çıkış mili çapı	D3	mm	18	24	36	50
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	60	70	90	130
Delikli mil çapı	D24	mm	15	20	30	40
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm	70	80	110	142
Toplam uzunluk	L1	mm	122.5	143.5	178.0	217.0
Redüktör çıkış mili uzunluğu	L3	mm	33	34.5	48	54

Redüktör Karakteristiği:

			WGN 070	WGN 090	WGN 115	WGN 142
İletim/Tahvil/Ratio oranı			4, 5, 7, 8, 10
Tam yükte verim	η	%	95
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<5	<5	<5	<5
Burulma dayanımı	c_g	Nm /arcmin	1.6 – 2.2	4.2 – 5.7	9.2 – 12.4	23.5 – 31.5
Redüktör ağırlığı	m_G	kg	3.2	5.1 – 5.5	10.7 – 10.8	22.9 – 23.5
Çalışma sessizliği	Q_g	dB(A)	66	67	68	70

Çıkış Mili Taşıma Kapasitesi:

			WGN 070	WGN 090	WGN 115	WGN 142
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	2700	4000	6500	10000
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	3700 – 4300	5200 – 5900	6100 – 7000	12000 – 14500
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	253	442	970	1505

Atalet Momenti:

			WGN 070	WGN 090	WGN 115	WGN 142
Kütlesel atalet momenti	J	kgcm²	0.502 – 0.834	1.018 – 1.417	4.805 – 6.111	12.934 – 18.905

Çıkış Torku:

			WGN 070	WGN 090	WGN 115	WGN 142
Nominal çıkış torku	T_2N	Nm	22 – 45	40 – 70	75 – 140	160 – 320
Maks. çıkış torku	T_2max	Nm	35 – 72	64 – 112	120 – 224	256 – 512
Acil durdurma torku	T_2Stop	Nm	75 – 100	150 – 200	300 – 400	700 – 800

Redüktör Giriş Dönme Hızı:

			WGN 070	WGN 090	WGN 115	WGN 142
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	1400 – 2400	1400 – 2350	950 – 1500	750 – 1300
Maks. mekanik dönme hızı	n_1Limit	min^-1	16000	14000	9500	8000

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
