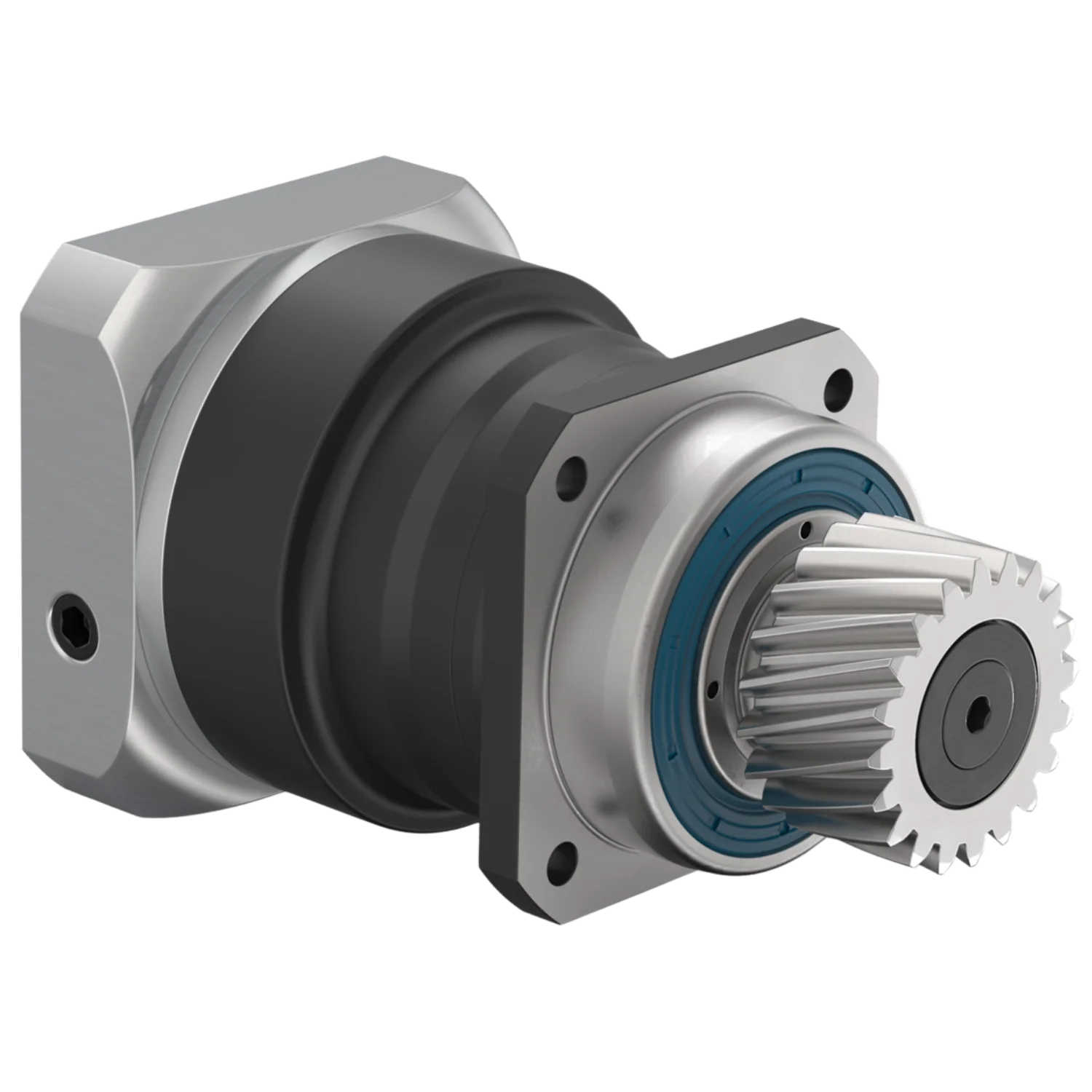

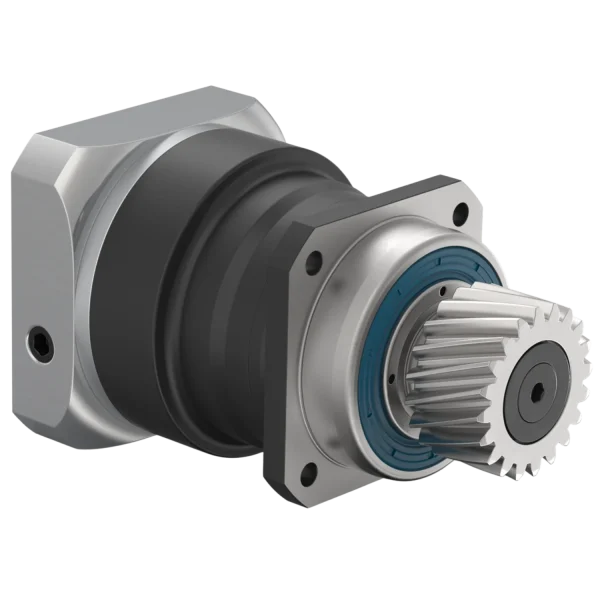

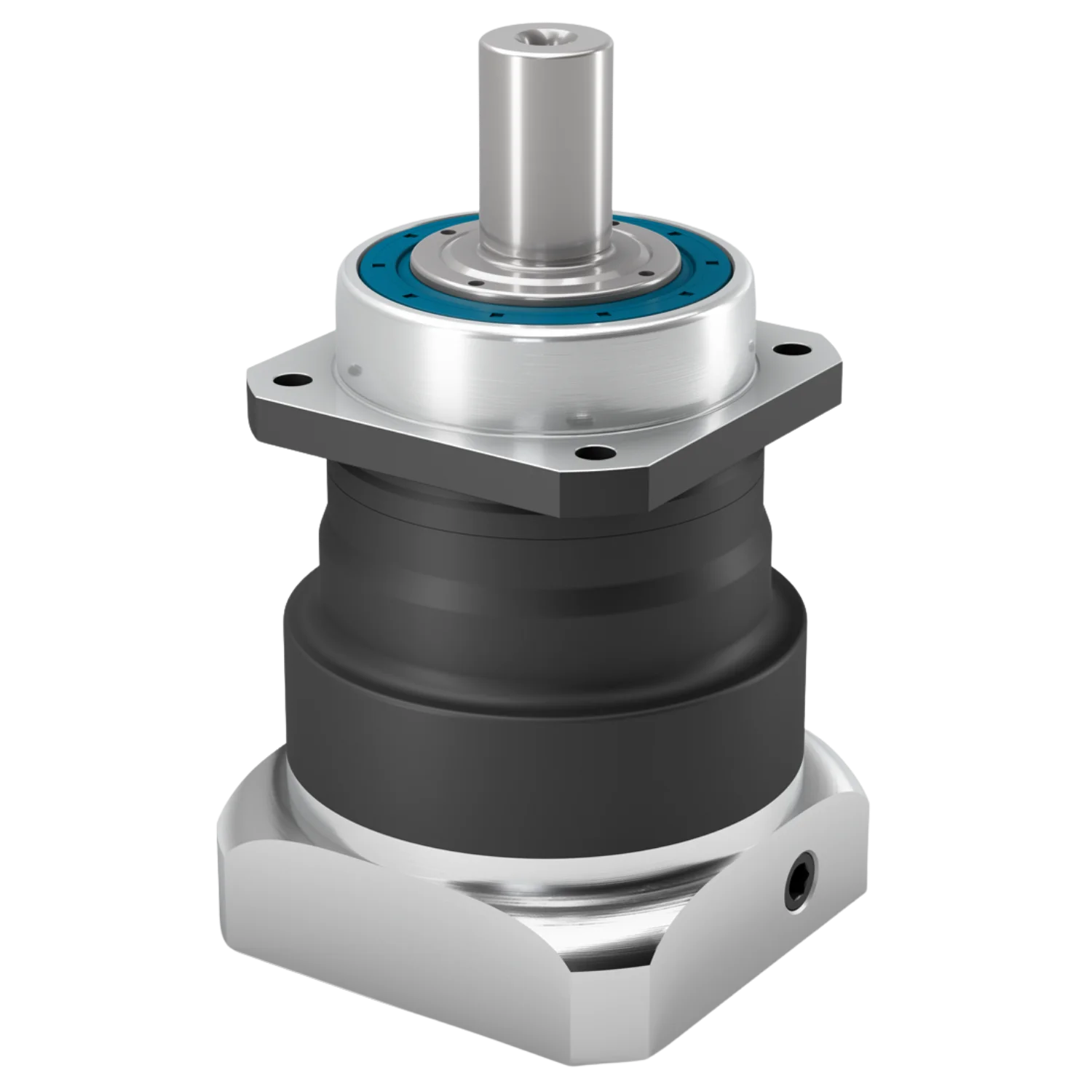

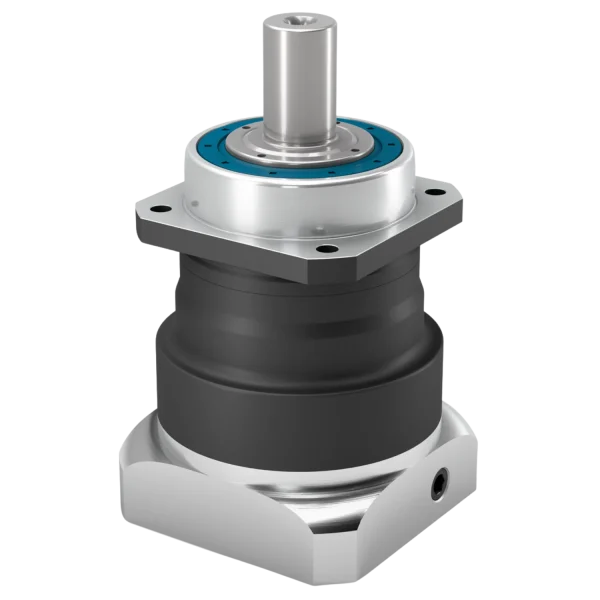

PSN Seri Planet Redüktör

Teklif Alın

PSN ürünümüz tam bir gelişmedir: Helisel dişlisi düşük gürültülü senkron çalışma sağlar. Bu hassas planet redüktör ile titreşimler minimuma indirilir. Çok yüksek yükler altında bile hassasiyet, PSN’yi dünyanın en güçlü redüktörlerinden biri yapmaktadır.

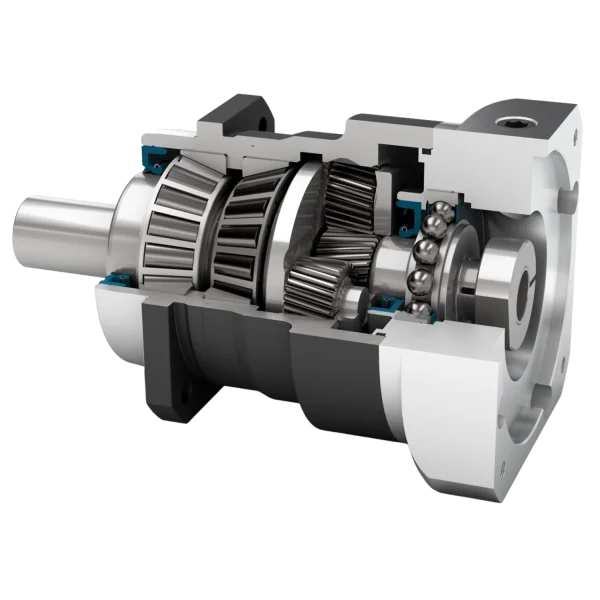

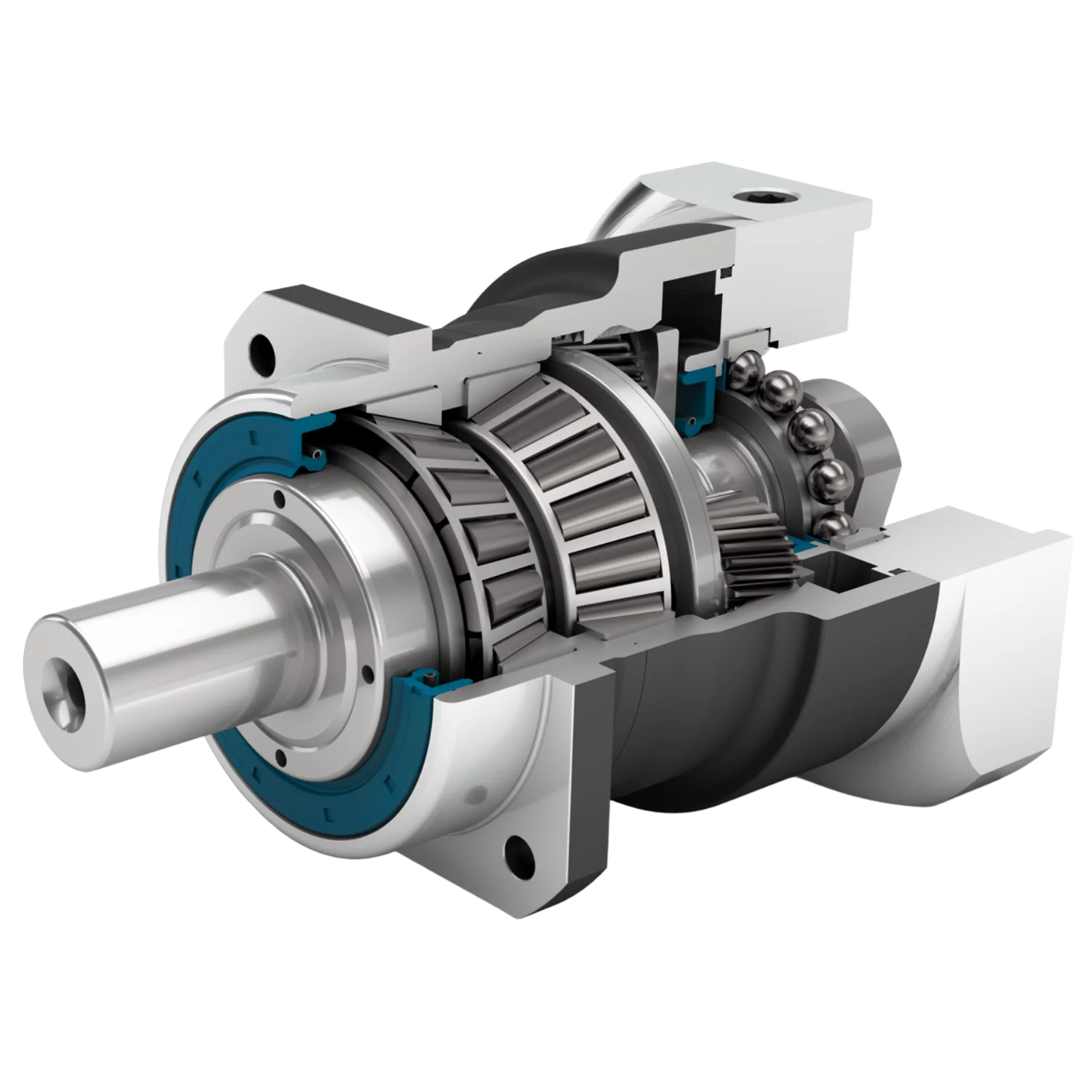

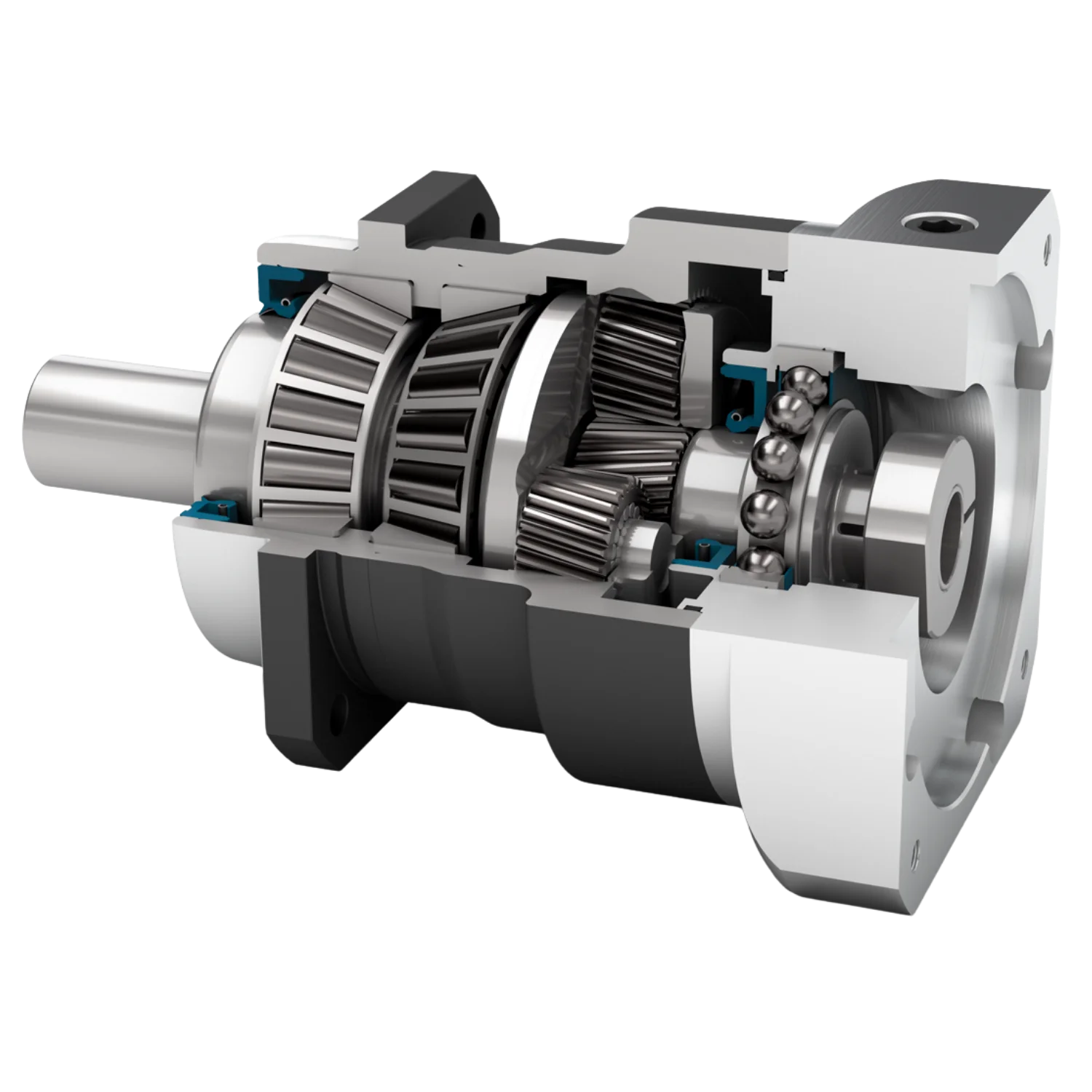

Özellikler

Precision Line
Koaksiyel redüktör
Helisel dişli
Öngerilimli konik makaralı rulman
Radyal mil keçesi
Kare çıkış flanşı
Ekstra uzun merkezleme çapı
Dönme yönü aynı
Aktarma kolunun kafesli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190	Kademe
Redüktör çıkış mili çapı	D3	mm	12	16	22	32	40	55
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	50	60	70	90	130	160
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm	55	70	80	110	142	190
Toplam uzunluk	L1	mm	103.5	134.0	157.0	202.5	261.5	310.5	1
Toplam uzunluk	L1	mm	127.0	162.5	179.0	224.5	292.5	355.5	2
Redüktör çıkış mili uzunluğu	L3	mm	36	48	56	88	110	112

Redüktör Karakteristiği:

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10					3, 4, 5, 7, 10	1
İletim/Tahvil/Ratio oranı			12, 15, 16, 20, 25, 35, 40, 50, 70, 100						2
Tam yükte verim	η	%	97 – 98
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<6 – <8	<3 – <5	<3 – <5	<3 – <5	<3 – <5	<3 – <5
İndirgenmiş boşluk	j_t	arcmin	<4 – <6	<2	<1	<1	<1	<1
Burulma dayanımı	c_g	Nm /arcmin	1.3 – 1.7	3.8 – 4.6	9.5 – 13.1	22.0 – 34.0	61.0 – 76.0	179.0 – 228.0
Redüktör ağırlığı	m_G	kg	0.8 – 1.1	1.9 – 2.6	3.4 – 4.0	6.7 – 8.0	15.1 – 17.0	34.5 – 40.5
Çalışma sessizliği	Q_g	dB(A)	56	57	58	63	66	68

Çıkış Mili Taşıma Kapasitesi:

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	830 – 950	3200	4800 – 5500	5400 – 6000	11500 – 13000	17500 – 20000
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	2200	3900 – 4400	5700 – 6400	7000 – 8000	13500 – 15000	18500 – 19000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	40	203	419	562	1566	2887

Atalet Momenti:

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190
Kütlesel atalet momenti	J	kgcm²	0.095 – 0.126	0.123 – 0.272	0.124 – 0.811	0.321 – 2.484	0.840 – 13.112	6.360 – 53.182

Çıkış Torku:

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190	Kademe
Nominal çıkış torku	T_2N	Nm	11 – 18	28 – 40	54 – 80	135 – 180	305 – 470	750 – 950	1
Nominal çıkış torku	T_2N	Nm	14 – 18	28 – 40	54 – 80	135 – 180	305 – 470	750 – 950	2
Maks. çıkış torku	T_2max	Nm	18 – 29	45 – 64	86 – 128	216 – 288	488 – 752	1200 – 1520	1
Maks. çıkış torku	T_2max	Nm	22 – 29	45 – 64	86 – 128	216 – 288	488 – 752	1200 – 1520	2
Acil durdurma torku	T_2Stop	Nm	24 – 48	80 – 130	175 – 280	340 – 650	600 – 1650	1700 – 3200	1
Acil durdurma torku	T_2Stop	Nm	24 – 48	80 – 150	175 – 300	340 – 650	600 – 1650	1700 – 3200	2

Redüktör Giriş Dönme Hızı:

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	3900 – 5000	2850 – 4500	2550 – 4500	1900 – 4000	950 – 3500	700 – 3000
Maks. mekanik dönme hızı	n_1Limit	min^-1	10000	10000	10000	8500 – 10000	6500 – 8500	6000 – 6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.
