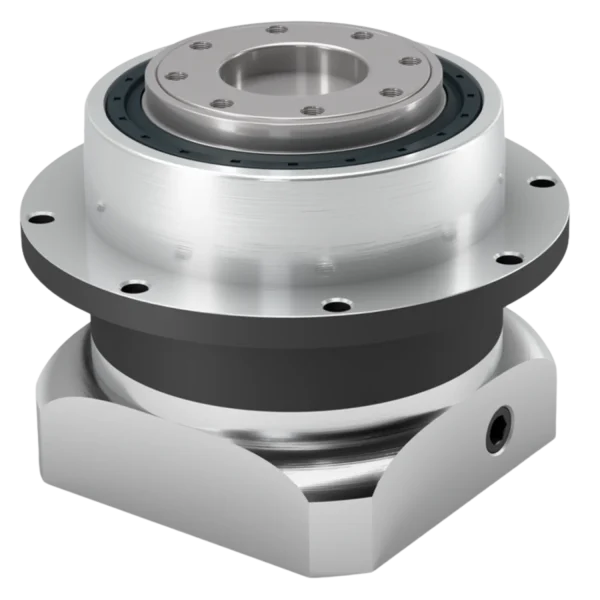

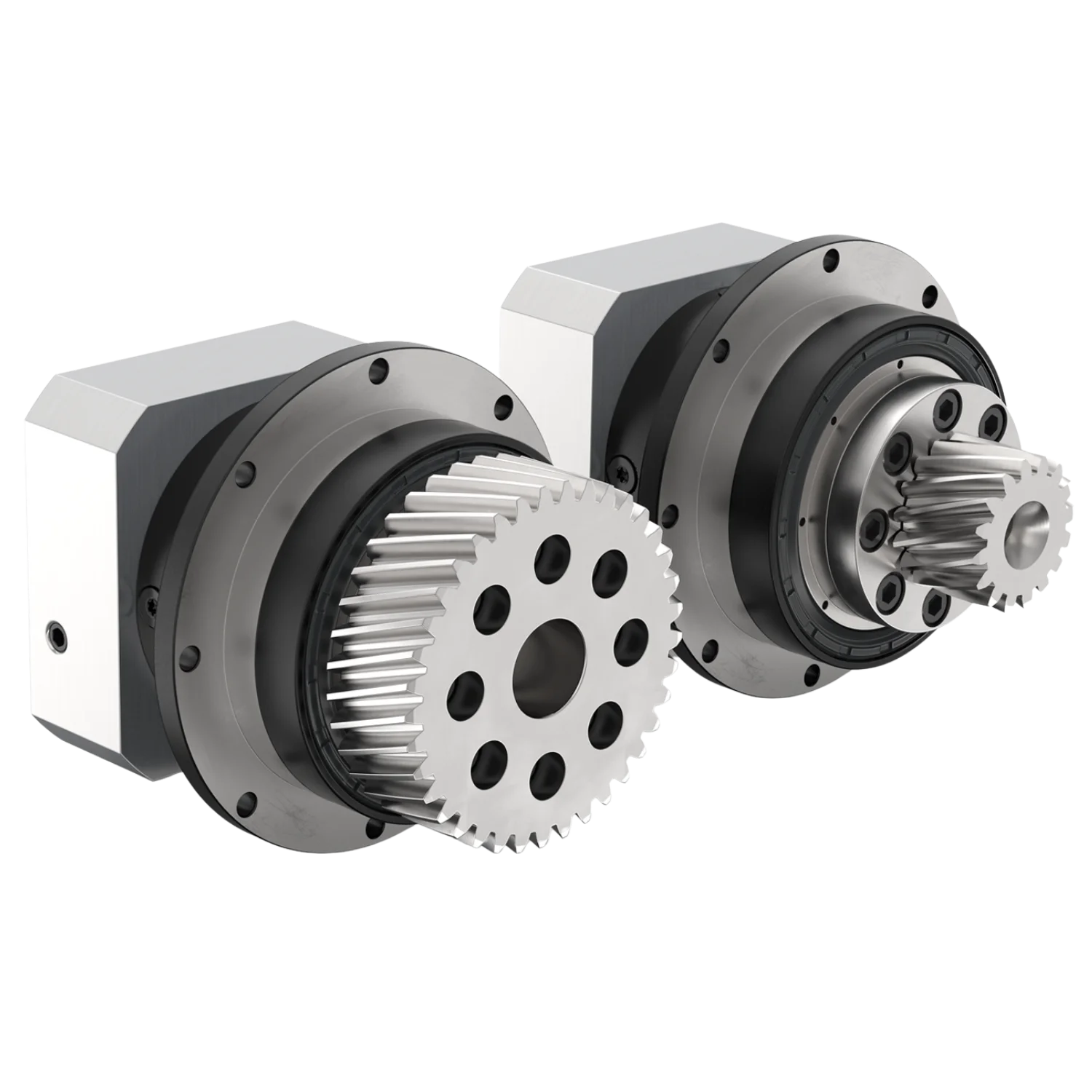

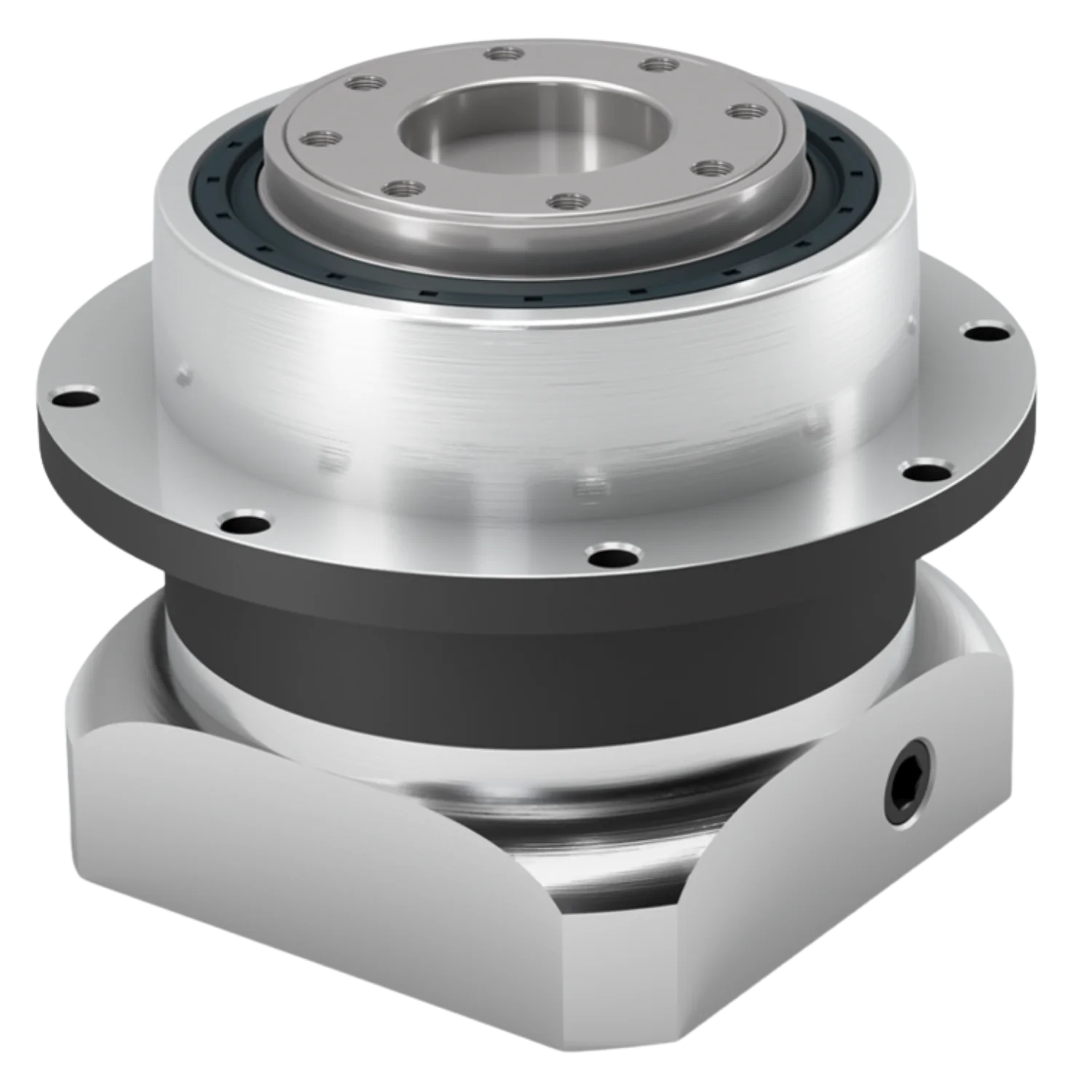

PSFN Seri Planet Redüktör

Teklif Alın

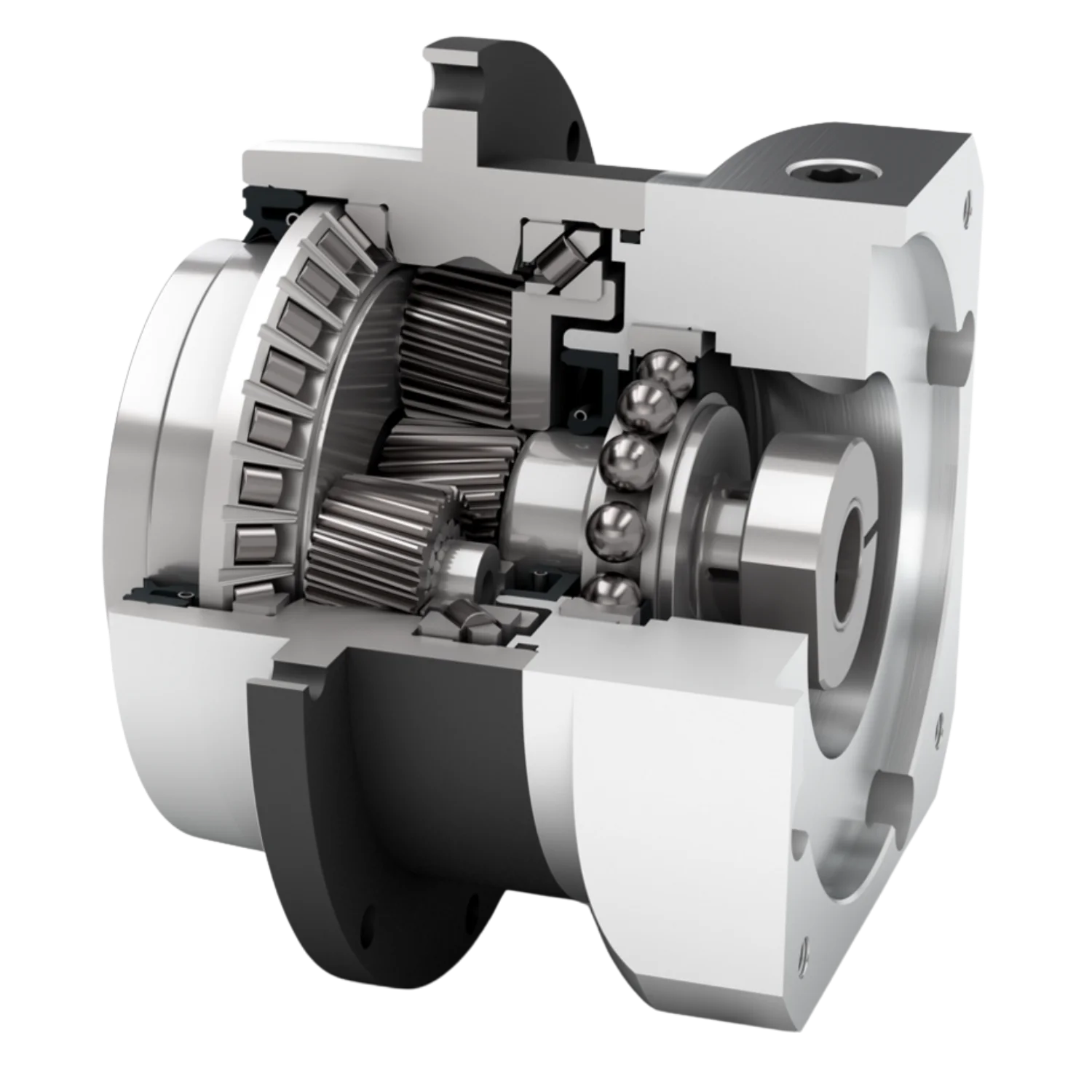

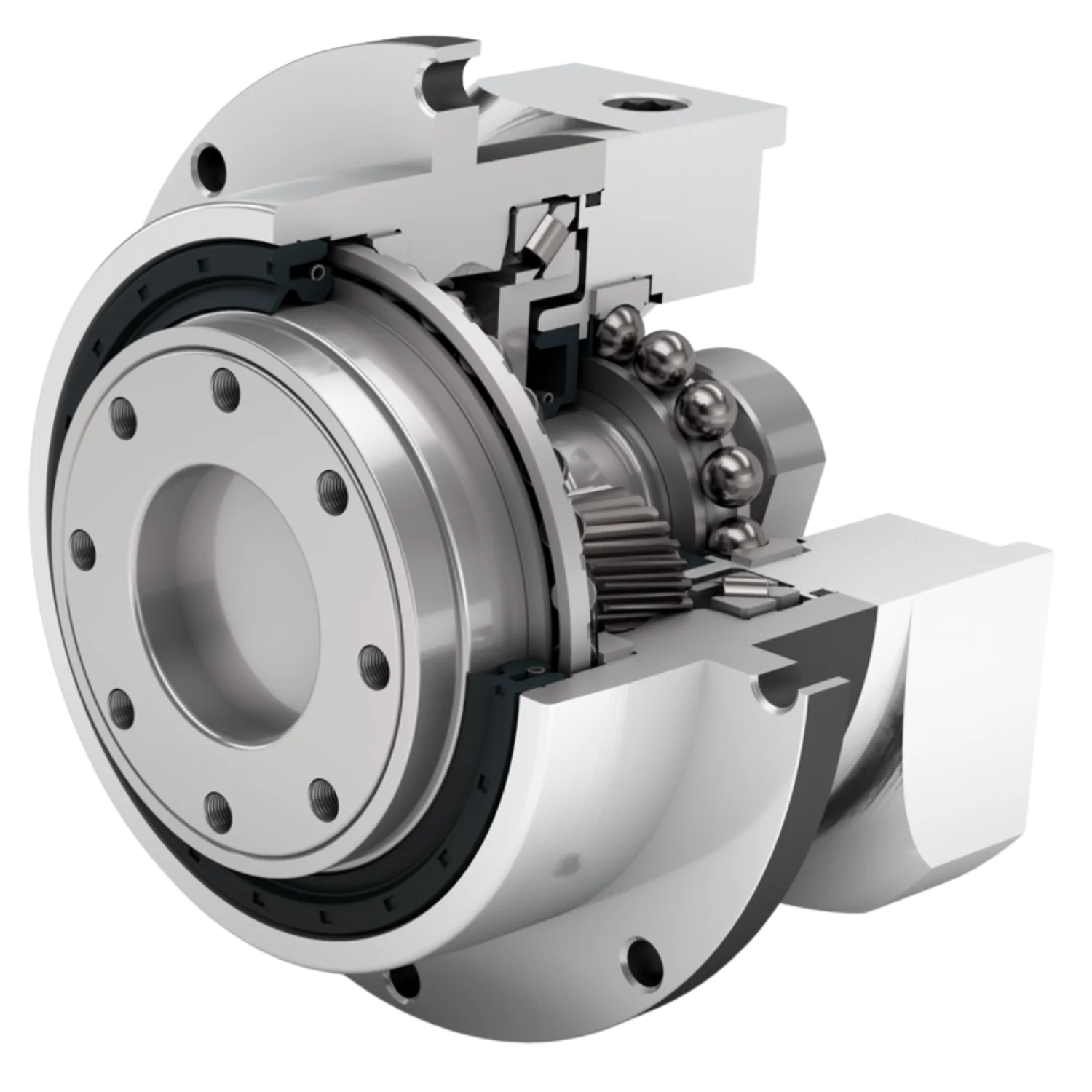

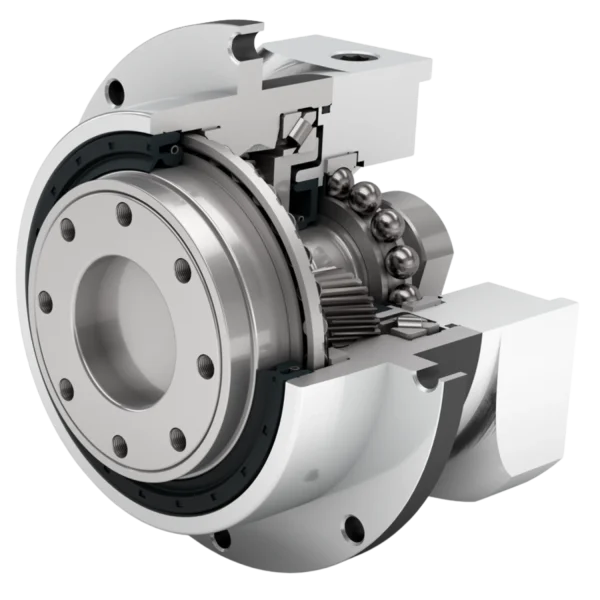

Standartlaştırılmış flanş arayüzü ve kafes tipi planet taşıyıcısı sayesinde PSFN ürünümüz burulma dayanımı bakımından son derece sağlamdır. Özel olarak geliştirilmiş helisel dişli, titreşimleri minimuma indirir. Yüksek devrilme momenti nedeniyle bu hassas planet redüktörden çok şey talep edebilirsiniz.

Özellikler

Precision Line
Koaksiyel redüktör
Helisel dişli
Öngerilimli eğik bilyalı rulman
Radyal mil keçesi
Dairesel, ekstra büyük çıkış flanşı
Oldukça kısa redüktör
Dönme yönü aynı
Aktarma kolunun kafesli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Kademe
Redüktör çıkış tarafı bağlantı eksen çapı	D11	mm	25	31.5	50	63	80	125
Redüktör çıkış flanşı faturası	D13	mm	55	64	90	110	140	200
Redüktör çıkış ﬂanş çapı	D14	mm	72	86	118	145	179	247
Toplam uzunluk	L1	mm	66.0	71.0	89.5	108.0	142.0	172.0	1
Toplam uzunluk	L1	mm	89.5	99.5	111.5	130.0	173.0	217.0	2
Redüktör çıkış mili uzunluğu	L13	mm	19.0	19.5	30.0	29.0	38.0	50.0

Redüktör Karakteristiği:

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Kademe
İletim/Tahvil/Ratio oranı			4, 5, 7, 8, 10					4, 5, 7, 10	1
İletim/Tahvil/Ratio oranı			16, 20, 25, 35, 40, 50, 70, 100						2
Tam yükte verim	η	%	96 – 97
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<6 – <8	<3 – <5	<3 – <5	<3 – <5	<3 – <5	<3 – <5
İndirgenmiş boşluk	j_t	arcmin	<4 – <6	<2	<1	<1	<1	<1
Burulma dayanımı	c_g	Nm /arcmin	2.8 – 6.5	8.2 – 13.3	21.0 – 31.0	55.0 – 81.0	127.0 – 218.0	365.0 – 668.0
Redüktör ağırlığı	m_G	kg	0.7 – 1.1	1.3 – 2.0	2.9 – 3.5	4.9 – 6.3	11.5 – 13.3	28.1 – 33.6
Çalışma sessizliği	Q_g	dB(A)	56	57	58	63	66	68

Çıkış Mili Taşıma Kapasitesi:

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	1400 – 1450	1900 – 2150	3500 – 3950	4350 – 4900	11000 – 12000	21000 – 23000
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	2350	3800 – 4300	7200 – 8200	8400 – 9500	7500 – 8500	14000 – 16000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	75	132	326	475	1030	2445

Atalet Momenti:

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200
Kütlesel atalet momenti	J	kgcm²	0.095 – 0.117	0.124 – 0.188	0.125 – 0.611	0.325 – 1.741	0.853 – 9.670	6.434 – 40.642

Çıkış Torku:

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Kademe
Nominal çıkış torku	T_2N	Nm	14 – 18	28 – 40	59 – 80	140 – 180	305 – 470	750 – 950	1
Nominal çıkış torku	T_2N	Nm	14 – 18	28 – 40	59 – 80	140 – 180	305 – 470	750 – 950	2
Maks. çıkış torku	T_2max	Nm	22 – 29	45 – 64	94 – 128	224 – 288	488 – 752	1200 – 1520	1
Maks. çıkış torku	T_2max	Nm	22 – 29	45 – 64	94 – 128	224 – 288	488 – 752	1200 – 1520	2
Acil durdurma torku	T_2Stop	Nm	24 – 90	80 – 130	175 – 280	340 – 650	600 – 1650	1700 – 3200	1
Acil durdurma torku	T_2Stop	Nm	24 – 90	80 – 150	175 – 300	340 – 650	600 – 1650	1700 – 3200	2

Redüktör Giriş Dönme Hızı:

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	4000 – 5000	3000 – 4500	2250 – 4500	1700 – 4000	1000 – 3500	700 – 3000
Maks. mekanik dönme hızı	n_1Limit	min^-1	10000	10000	10000	8500 – 10000	6500 – 8500	6000 – 6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
