PSBN Seri Planet Redüktör

Teklif Alın

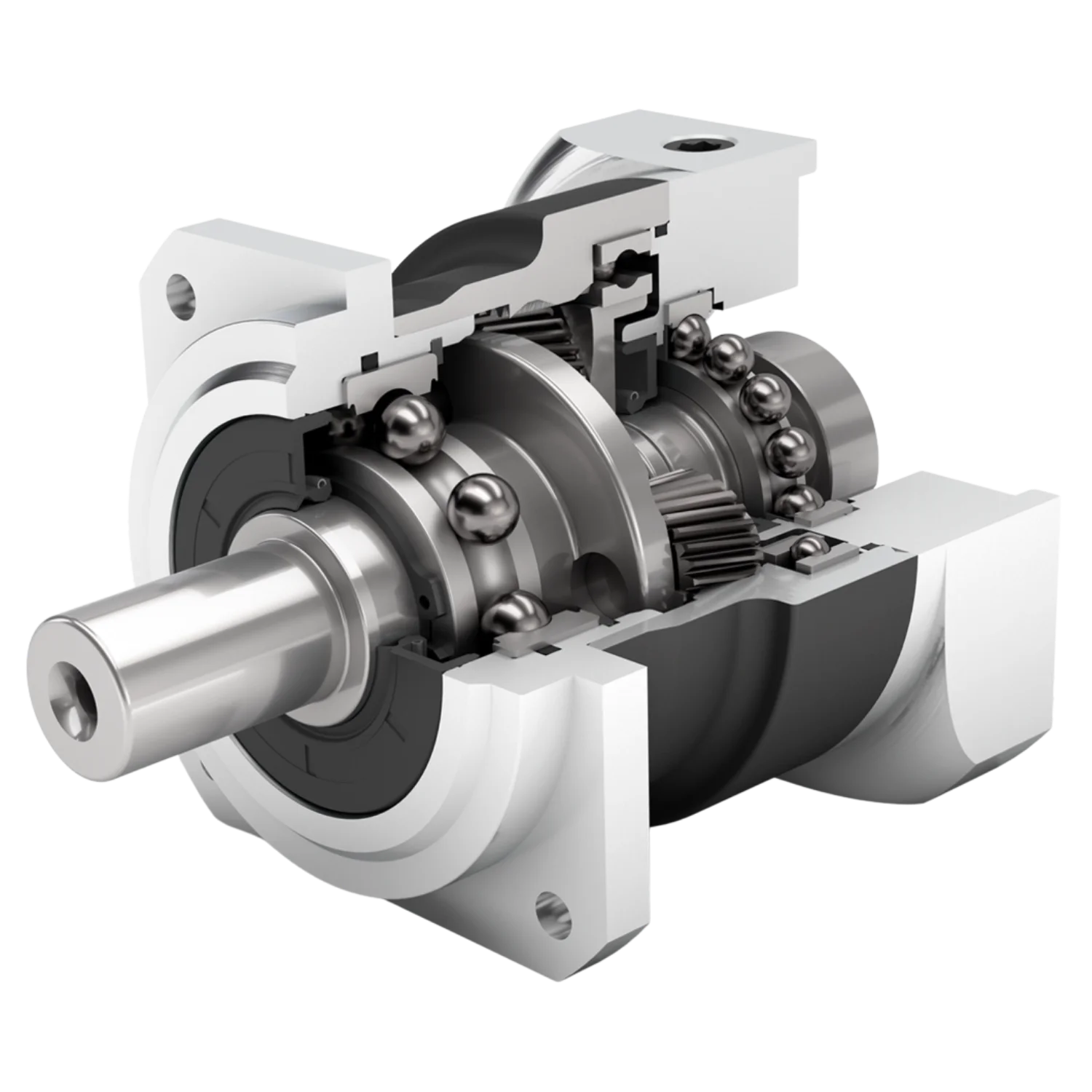

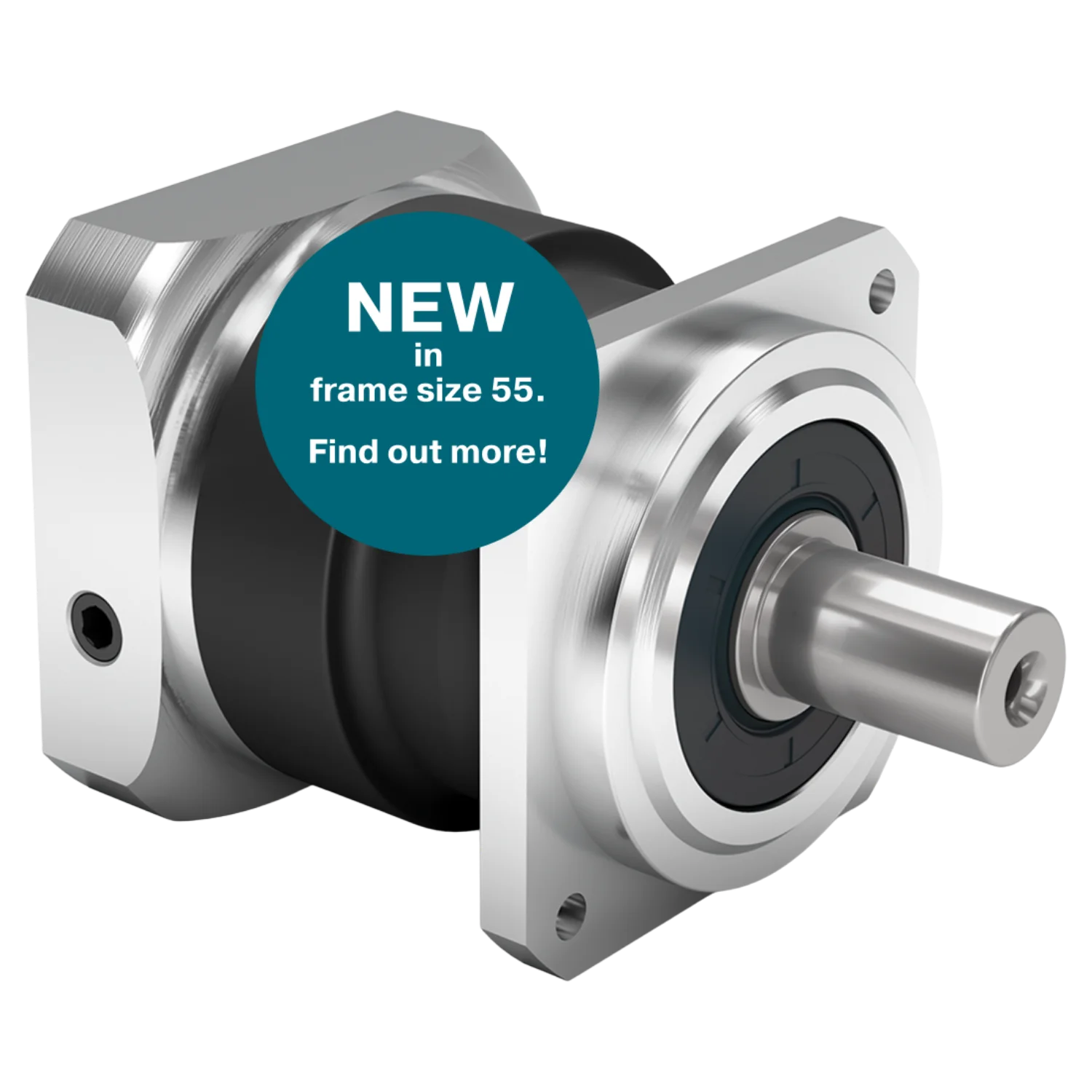

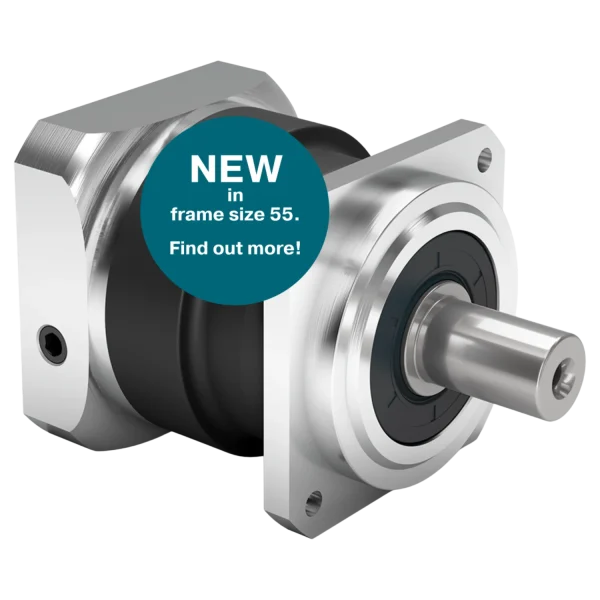

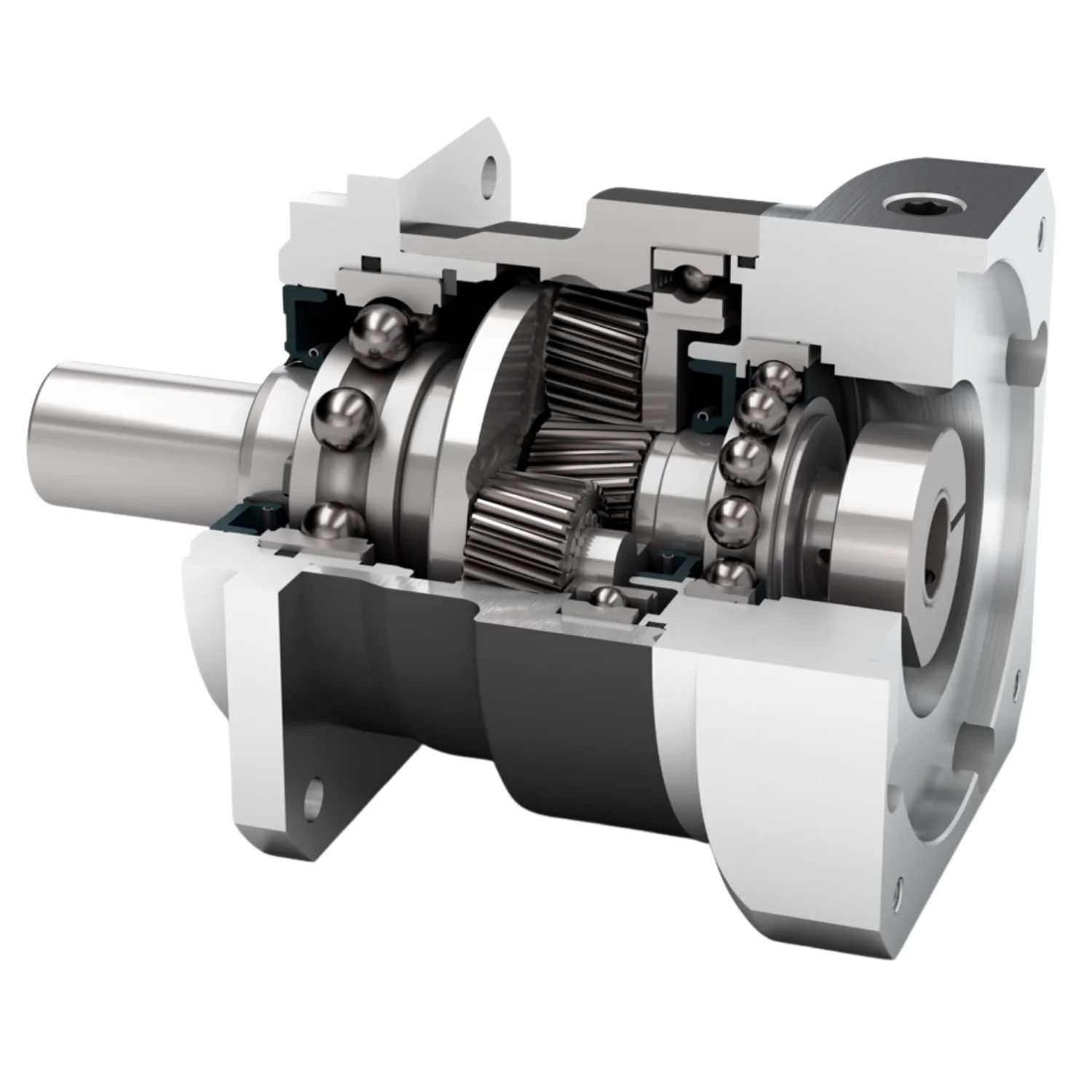

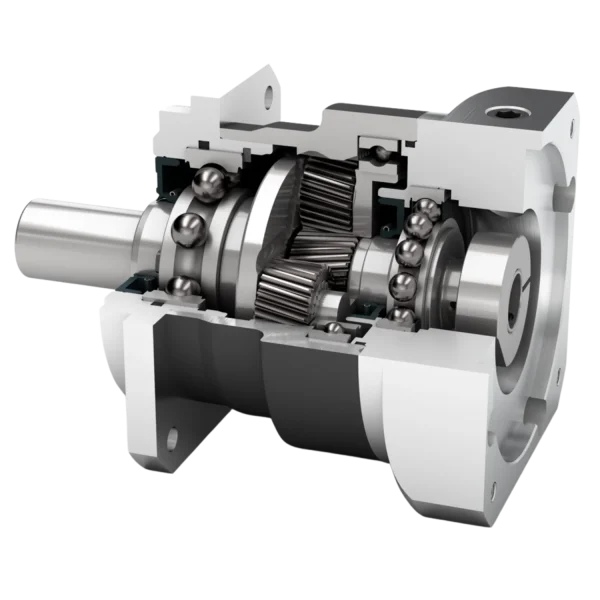

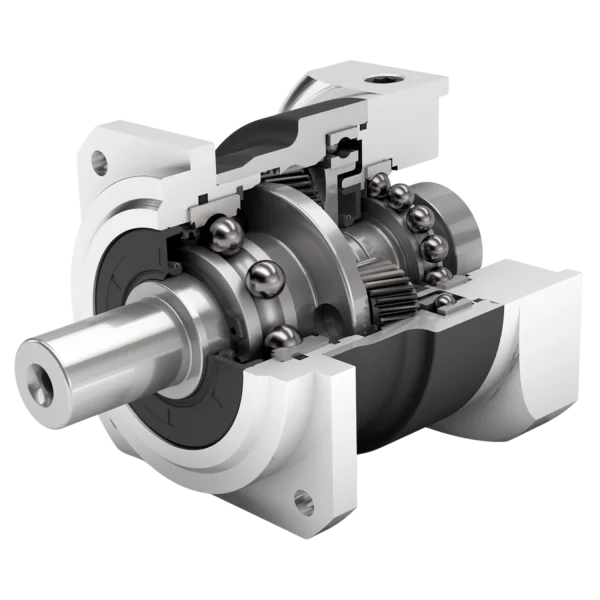

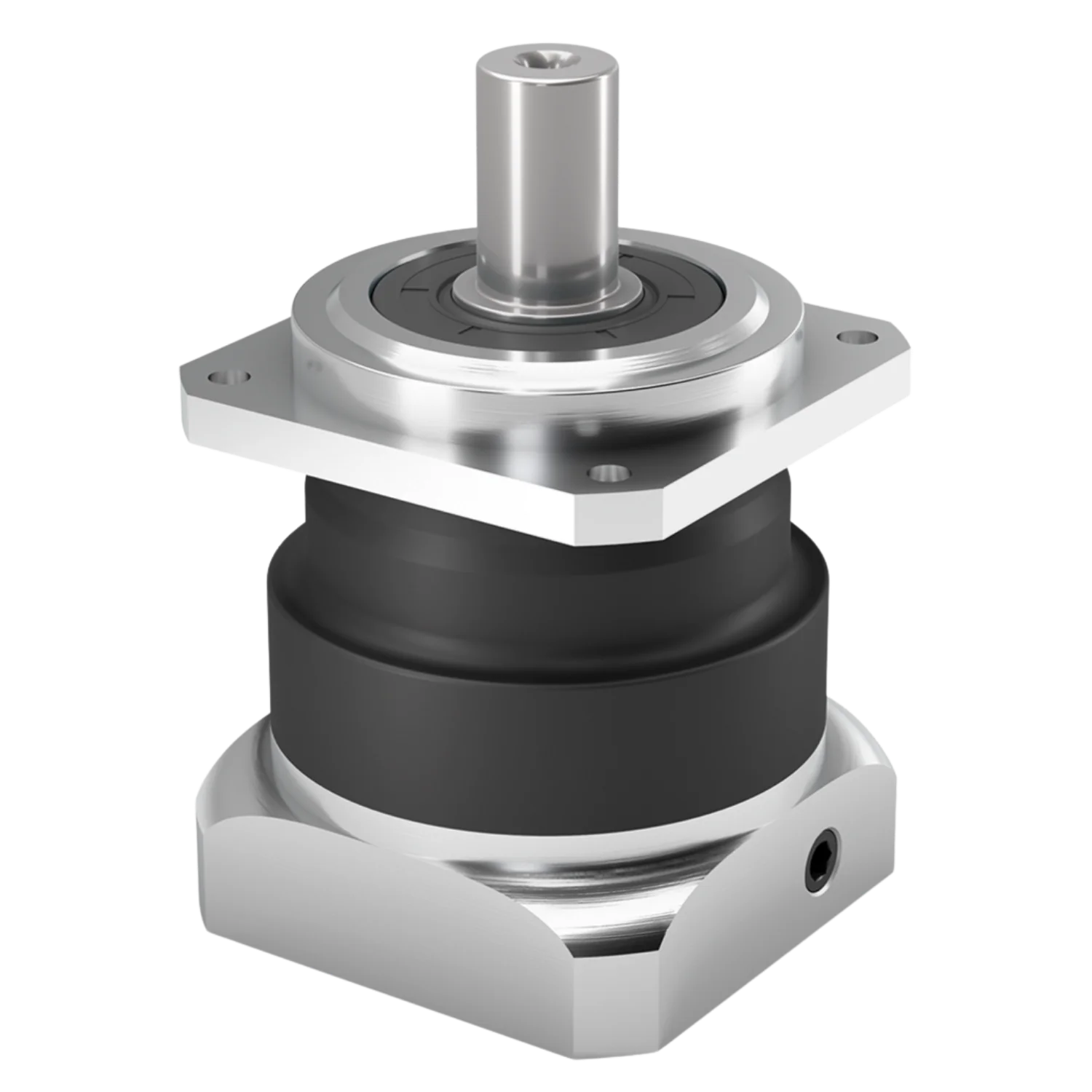

PSBN ürünümüz hassas planet redüktör ile verimli yatak teknolojisinin ideal birleşimidir. Yüksek hızlarda maksimum performans elde etmek için özel olarak geliştirilmiştir. Helisel dişli sayesinde özellikle homojen bir şekilde çalışır – ve son derece sessizdir.

Özellikler

Precision Line
Koaksiyel redüktör
Helisel dişli
Ön yüklemeli sabit bilyalı rulman
Radyal mil keçesi
Kare çıkış flanşı
Dönme yönü aynı
Aktarma kolunun kafesli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142	Kademe
Redüktör çıkış mili çapı	D3	mm	13	16	22	32	40
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	50	50	80	110	130
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm	55	60	90	115	140
Toplam uzunluk	L1	mm	93.5	116.5	140.5	182.5	247.5	1
Toplam uzunluk	L1	mm	117.0	145.0	162.5	204.0	279.0	2
Redüktör çıkış mili uzunluğu	L3	mm	26	37	48	65	97

Redüktör Karakteristiği:

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10					1
İletim/Tahvil/Ratio oranı			12, 15, 16, 20, 25, 35, 40, 50, 70, 100					2
Tam yükte verim	η	%	96 – 98
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<6 – <8	<3 – <5	<3 – <5	<3 – <5	<3 – <5
İndirgenmiş boşluk	j_t	arcmin	<4 – <6	<2	<1	<1	<1
Burulma dayanımı	c_g	Nm /arcmin	1.4 – 2.0	4.1 – 5.1	9.3 – 12.8	22.5 – 33.0	57.5 – 73.0
Redüktör ağırlığı	m_G	kg	0.8 – 1.1	1.4 – 2.1	2.7 – 3.4	5.4 – 6.7	13.2 – 15.2
Çalışma sessizliği	Q_g	dB(A)	56	57	58	63	66

Çıkış Mili Taşıma Kapasitesi:

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	560 – 640	850 – 1000	1700 – 1900	2000 – 2300	3700 – 5800
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	800	1300 – 1500	2500 – 3000	3700 – 4400	7700 – 9400
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	33	68	154	226	581 – 811

Atalet Momenti:

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142
Kütlesel atalet momenti	J	kgcm²	0.096 – 0.133	0.123 – 0.260	0.124 – 0.785	0.321 – 2.650	0.841 – 14.440

Çıkış Torku:

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142	Kademe
Nominal çıkış torku	T_2N	Nm	11 – 18	28 – 40	54 – 80	135 – 180	305 – 470	1
Nominal çıkış torku	T_2N	Nm	14 – 18	28 – 40	54 – 80	135 – 180	305 – 470	2
Maks. çıkış torku	T_2max	Nm	18 – 29	45 – 64	86 – 128	216 – 288	488 – 752	1
Maks. çıkış torku	T_2max	Nm	22 – 29	45 – 64	86 – 128	216 – 288	488 – 752	2
Acil durdurma torku	T_2Stop	Nm	24 – 48	80 – 130	175 – 280	340 – 650	600 – 1650	1
Acil durdurma torku	T_2Stop	Nm	24 – 48	80 – 150	175 – 300	340 – 650	600 – 1650	2

Redüktör Giriş Dönme Hızı:

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	4250 – 5000	3400 – 5000	3200 – 5000	2700 – 4500	1450 – 4000
Maks. mekanik dönme hızı	n_1Limit	min^-1	10000	10000	10000	8500 – 10000	6500 – 8500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
