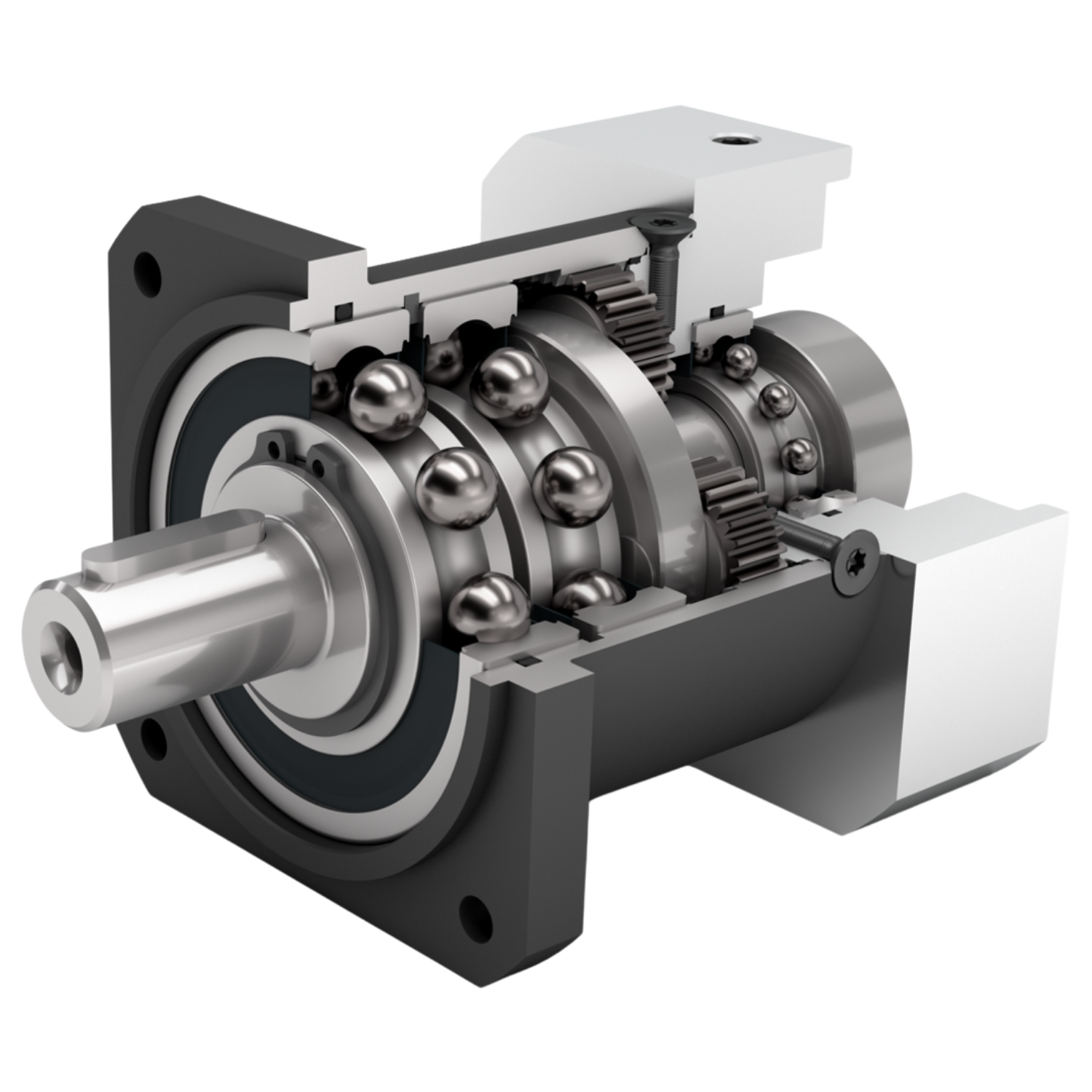

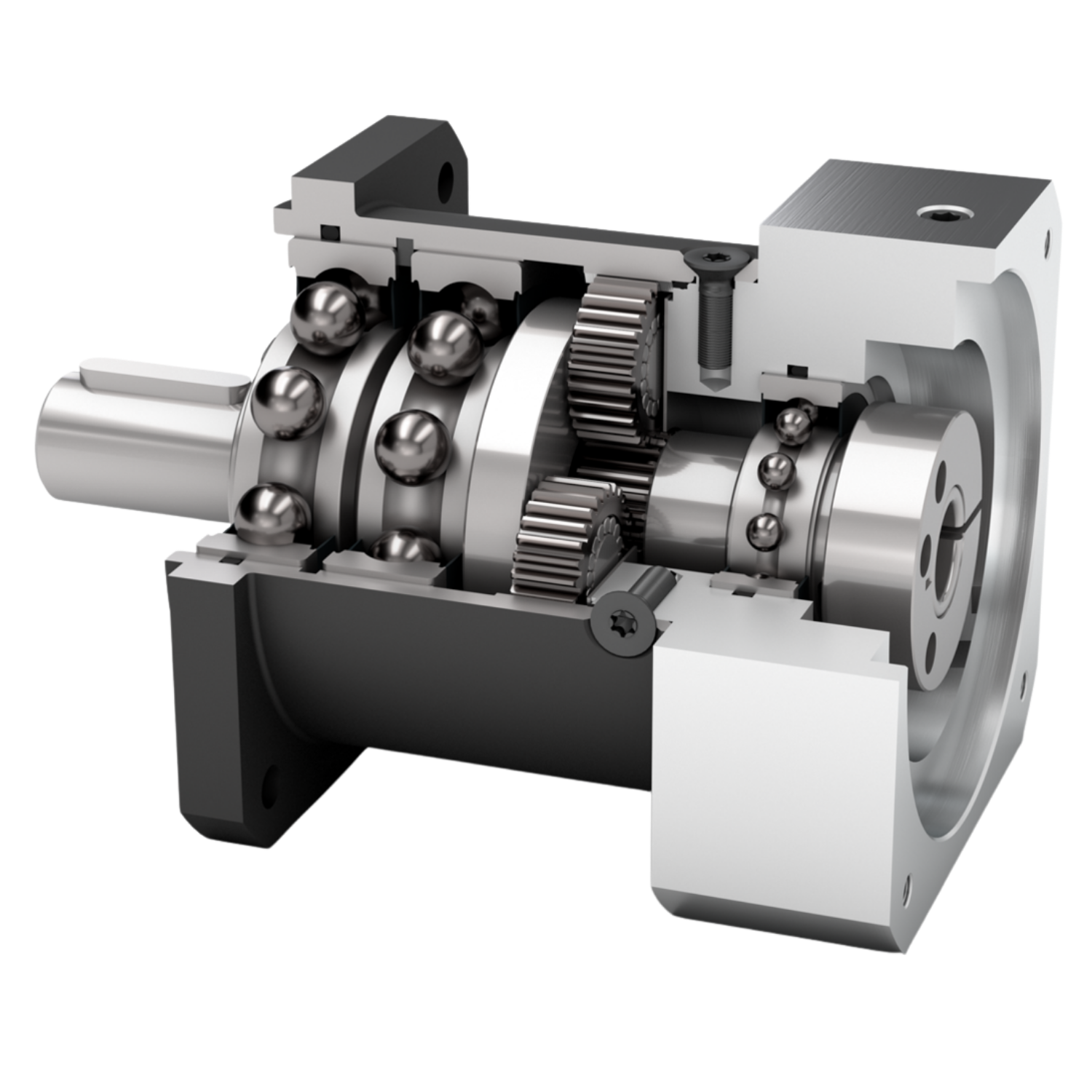

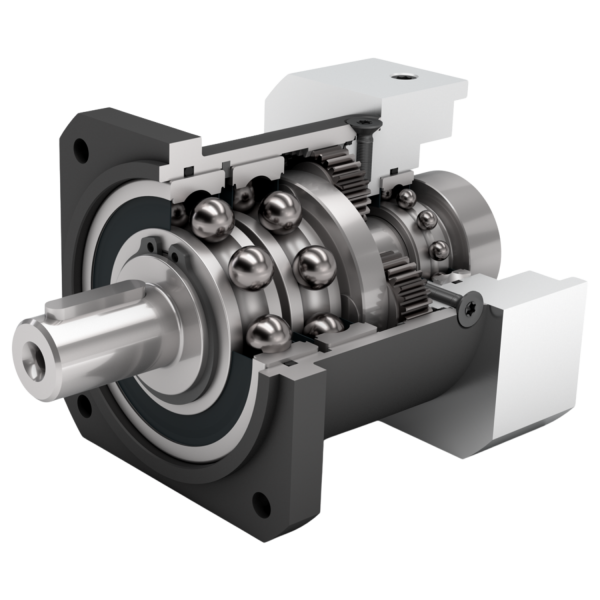

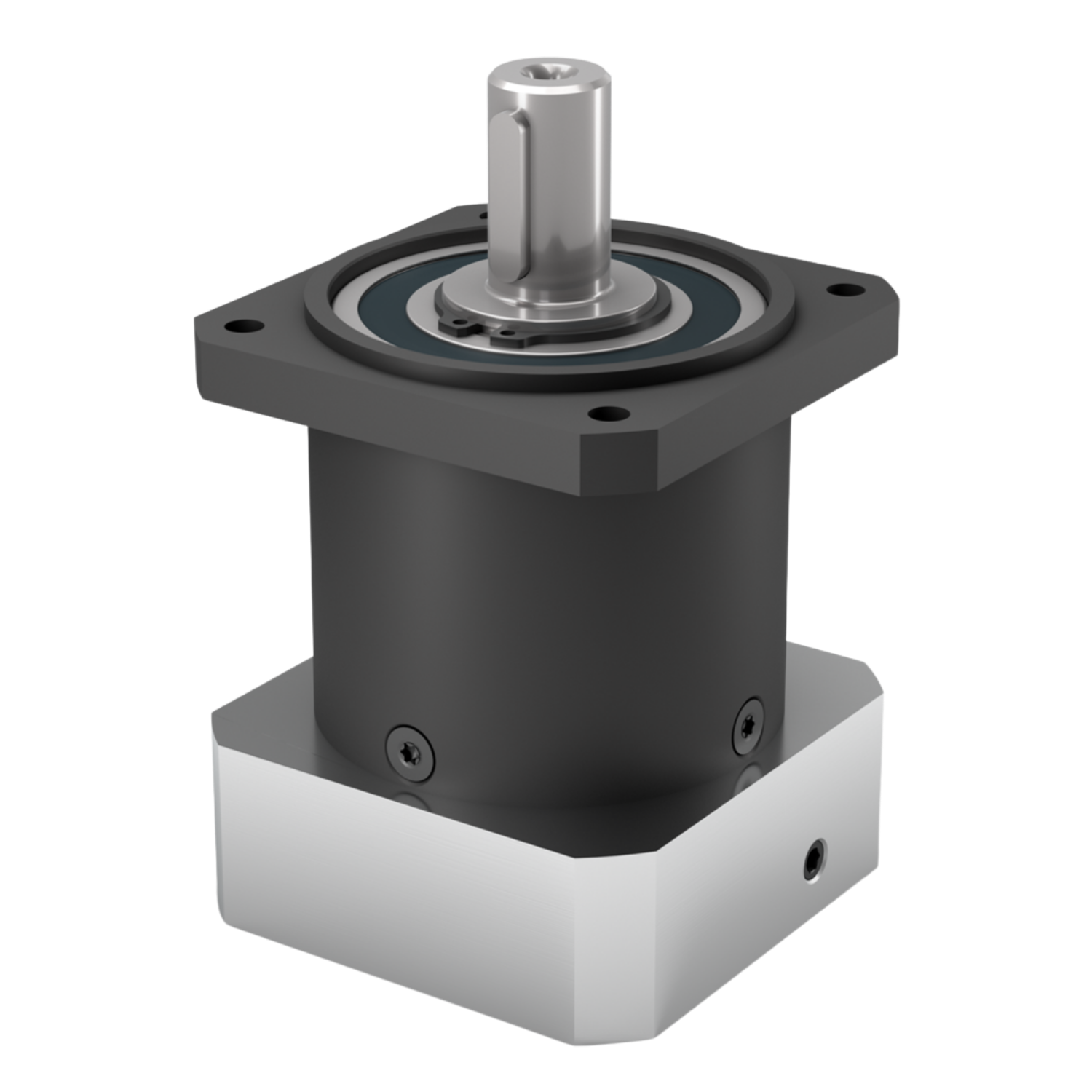

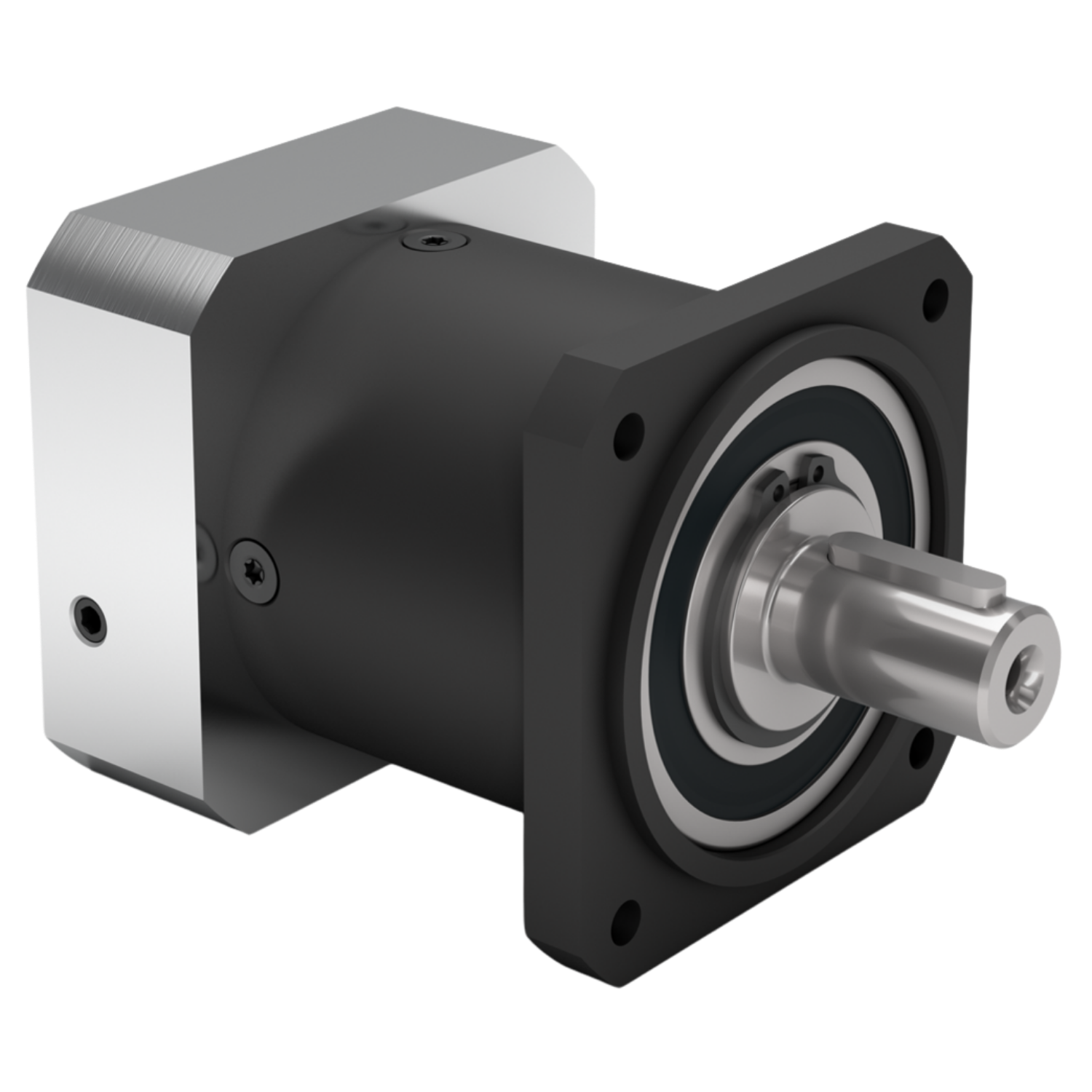

PLQE Seri Planet Redüktör

Teklif Alın

PLQE ürünümüz basit ve güçlüdür. Ara flanş kullanmadan doğrudan sisteminize bağlanabilir. Çıkıştaki daha büyük sabit bilyeli rulmanlar, daha yüksek eksenel ve radyal kuvvetlerin karşılanmasını sağlar. İyi verimliliği sayesinde, zorlu üretim döngülerinde bile her zaman güvenilir şekilde çalışır.

Özellikler

Ekonomi Serisi
Koaksiyel redüktör
Düz dişli
Ön yüklemeli sabit bilyalı rulman
Kare çıkış flanşı
i=3’ten i=512’e kadar geniş kapsamlı aktarma çeşitliliği
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PLQE 040	PLQE 060	PLQE 080	PLQE 120	Kademe
Redüktör çıkış mili çapı	D3	mm	13	16	20	25
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	35	60	80	110
Gövde çapı	D6	mm	40	60	80	115
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm	42	70	90	115
Toplam uzunluk	L1	mm	90.0	111.0	145.0	201.5	1
			103.0	123.5	162.5	229.5	2
			115.5	136.0	180.0	257.0	3
Redüktör çıkış mili uzunluğu	L3	mm	26	32	40	55

Redüktör Karakteristiği:

			PLQE 040	PLQE 060	PLQE 080	PLQE 120	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10				1
			9, 12, 15, 16, 20, 25, 32, 40, 64				2
			60, 80, 100, 120, 160, 200, 256, 320, 512				3
Tam yükte verim	η	%	92 – 98
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP54
Standart boşluk	j_t	arcmin	<15 – <22	<10 – <15	<7 – <11	<7 – <11
Burulma dayanımı	c_g	Nm /arcmin	1.2 – 2.2	2.8 – 3.9	8.5 – 12.3	14.0 – 18.0
Redüktör ağırlığı	m_G	kg	0.4 – 0.6	1.1 – 1.5	2.7 – 4.0	6.6 – 10.3
Çalışma sessizliği	Q_g	dB(A)	58	58	60	65

Çıkış Mili Taşıma Kapasitesi:

			PLQE 040	PLQE 060	PLQE 080	PLQE 120
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	250 – 390	700 – 900	1700 – 2050	2400 – 2950
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	620	800 – 1000	2000 – 2500	2100 – 2500
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	7 – 10	37	102	232

Atalet Momenti:

			PLQE 040	PLQE 060	PLQE 080	PLQE 120
Kütlesel atalet momenti	J	kgcm²	0.015 – 0.029	0.066 – 0.142	0.365 – 0.783	1.381 – 2.393

Çıkış Torku:

			PLQE 040	PLQE 060	PLQE 080	PLQE 120	Kademe
Nominal çıkış torku	T_2N	Nm	5 – 15	15 – 40	38 – 115	95 – 195	1
			8 – 20	18 – 44	50 – 130	120 – 260	2
			8 – 20	18 – 44	50 – 120	120 – 260	3
Maks. çıkış torku	T_2max	Nm	8 – 24	24 – 64	61 – 184	152 – 312	1
			12 – 32	29 – 70	80 – 208	192 – 416	2
			12 – 32	29 – 70	80 – 192	192 – 416	3
Acil durdurma torku	T_2Stop	Nm	23 – 36	66 – 88	178 – 240	340 – 520	1
			27 – 40	80 – 88	190 – 260	380 – 520	2
			27 – 40	80 – 88	190 – 240	380 – 520	3

Redüktör Giriş Dönme Hızı:

			PLQE 040	PLQE 060	PLQE 080	PLQE 120
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	5000	4200 – 4500	2350 – 4000	2500 – 3500
Maks. mekanik dönme hızı	n_1Limit	min^-1	18000	13000	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
