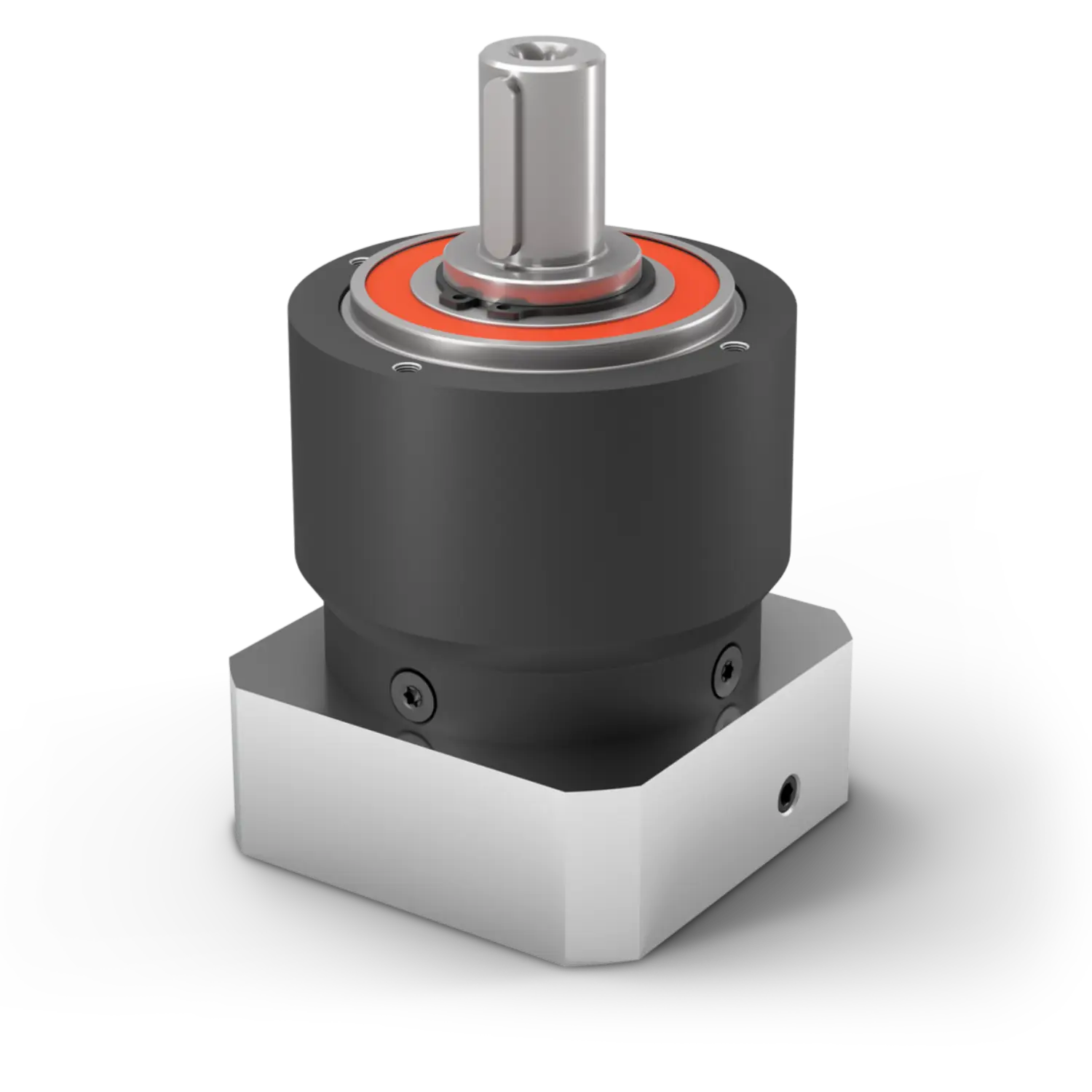

PLPE Seri Planet Redüktör

Teklif Alın

PLPE ürünümüz Economi serisinin en iyi özelliklerini performansta bir artı ile birleştirir: Optimize edilmiş çıkış rulmanı, daha yüksek radyal ve eksenel kuvvetler için tasarlanmıştır. PLPE’nin kompakt dış konturu, alanın sınırlı olduğu yerlerde kullanılmasına da izin verir.

Özellikler

Ekonomi Serisi
Koaksiyel redüktör
Düz dişli

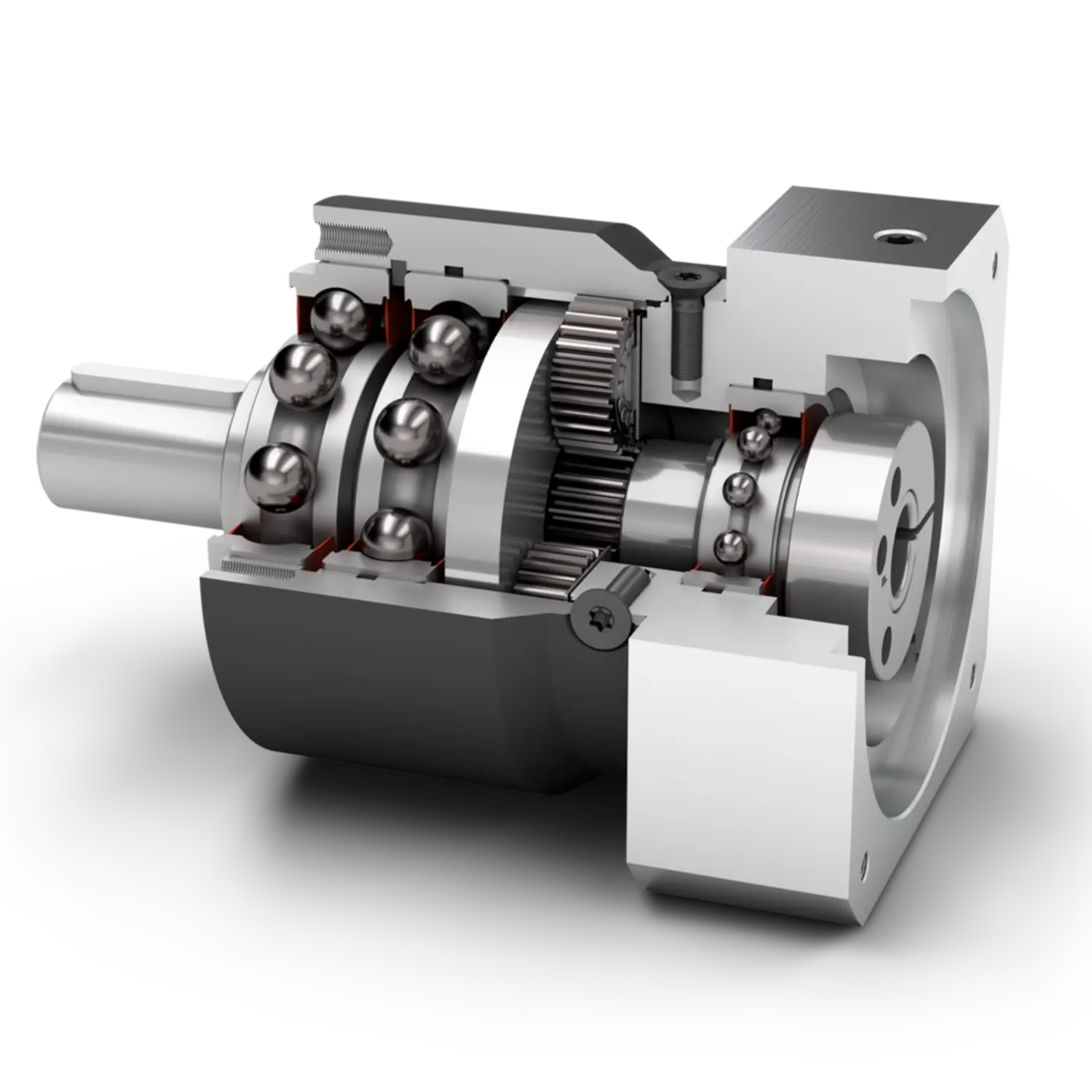

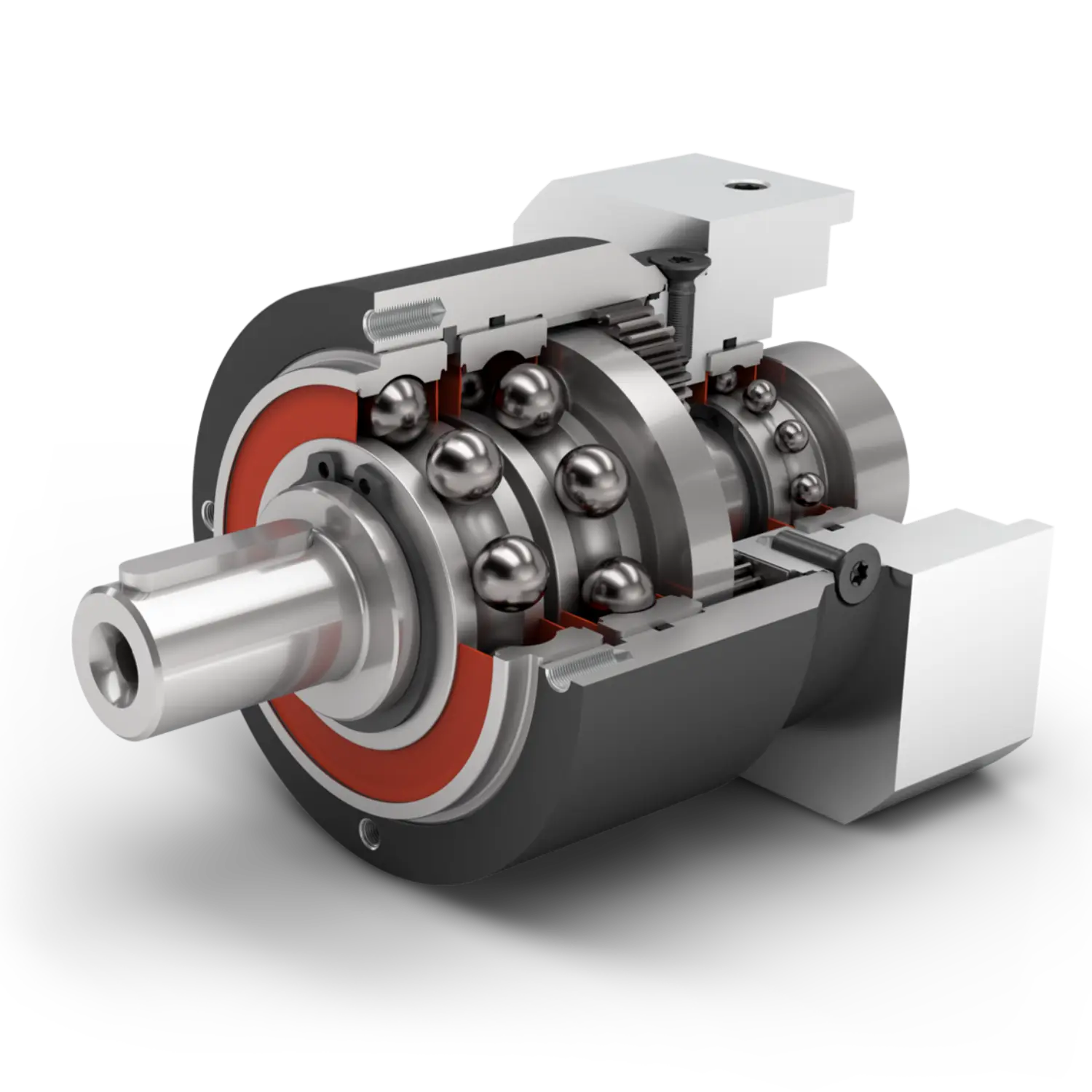

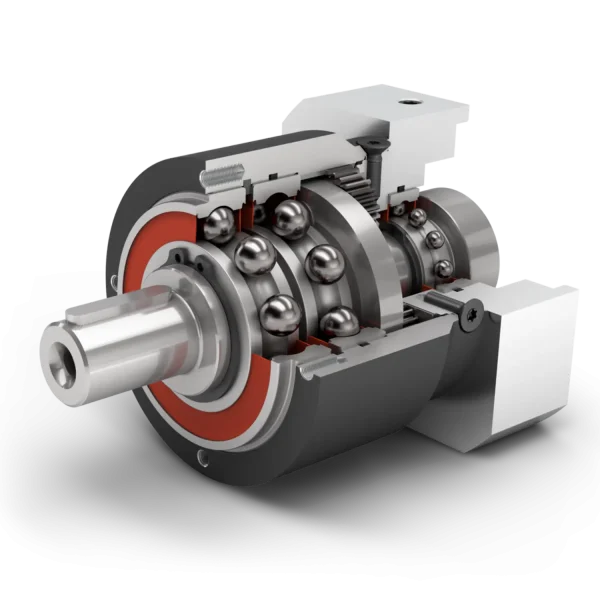

Ön yüklemeli sabit bilyalı rulman
Dairesel çıkış flanşı
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PLPE 050	PLPE 070	PLPE 090	PLPE 120	PLPE 155	Kademe
Redüktör çıkış mili çapı	D3	mm	12	16	22	32	40
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	35	52	68	90	120
Gövde çapı	D6	mm	50	70	90	120	155
Toplam uzunluk	L1	mm	94.0	111.0	147.0	192.0	275.5	1
Toplam uzunluk	L1	mm	106.5	124.0	165.0	219.5	320.0	2
Redüktör çıkış mili uzunluğu	L3	mm	24.5	36	46	68	97

Redüktör Karakteristiği:

			PLPE 050	PLPE 070	PLPE 090	PLPE 120	PLPE 155	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10				4, 5, 10	1
İletim/Tahvil/Ratio oranı			9, 12, 15, 16, 20, 25, 32, 40, 64, 100				16, 20, 25, 40, 50, 100	2
Tam yükte verim	η	%	97 – 98
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP54
Standart boşluk	j_t	arcmin	<15 – <19	<10 – <12	<7 – <9	<7 – <9	<6 – <9
Burulma dayanımı	c_g	Nm /arcmin	0.7 – 1.0	3.3 – 5.3	9.7 – 15.0	21.0 – 40.0	54.5 – 70.0
Redüktör ağırlığı	m_G	kg	0.6 – 0.8	1.4 – 1.9	3.3 – 4.1	7.6 – 9.8	16.7 – 22.3
Çalışma sessizliği	Q_g	dB(A)	58	58	60	65	70

Çıkış Mili Taşıma Kapasitesi:

			PLPE 050	PLPE 070	PLPE 090	PLPE 120	PLPE 155
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	700 – 800	850 – 1000	1700 – 1900	2150 – 2500	4600 – 5200
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	800 – 1000	1000 – 1350	1500 – 2000	3000 – 4000	6000 – 7000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	26	41	99	168	497

Atalet Momenti:

			PLPE 050	PLPE 070	PLPE 090	PLPE 120	PLPE 155
Kütlesel atalet momenti	J	kgcm²	0.014 – 0.030	0.064 – 0.174	0.356 – 0.789	1.376 – 2.764	4.759 – 7.611

Çıkış Torku:

			PLPE 050	PLPE 070	PLPE 090	PLPE 120	PLPE 155	Kademe
Nominal çıkış torku	T_2N	Nm	5 – 15	15 – 33	38 – 90	95 – 172	210 – 460	1
Nominal çıkış torku	T_2N	Nm	5 – 15	15 – 33	38 – 97	95 – 195	210 – 460	2
Maks. çıkış torku	T_2max	Nm	8 – 24	24 – 53	61 – 144	152 – 275	336 – 736	1
Maks. çıkış torku	T_2max	Nm	8 – 24	24 – 53	61 – 155	152 – 312	336 – 736	2
Acil durdurma torku	T_2Stop	Nm	23 – 36	66 – 88	178 – 240	340 – 520	420 – 920	1
Acil durdurma torku	T_2Stop	Nm	27 – 40	80 – 88	190 – 260	380 – 520	420 – 920	2

Redüktör Giriş Dönme Hızı:

			PLPE 050	PLPE 070	PLPE 090	PLPE 120	PLPE 155
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	5000	3650 – 4500	2300 – 4000	2050 – 3500	1100 – 3000
Maks. mekanik dönme hızı	n_1Limit	min^-1	18000	13000	7000	6500	5500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticileri:

Beckhoff

KollMorgen

Lenze

Siemens

Schneider Electric

Allen Bradley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
