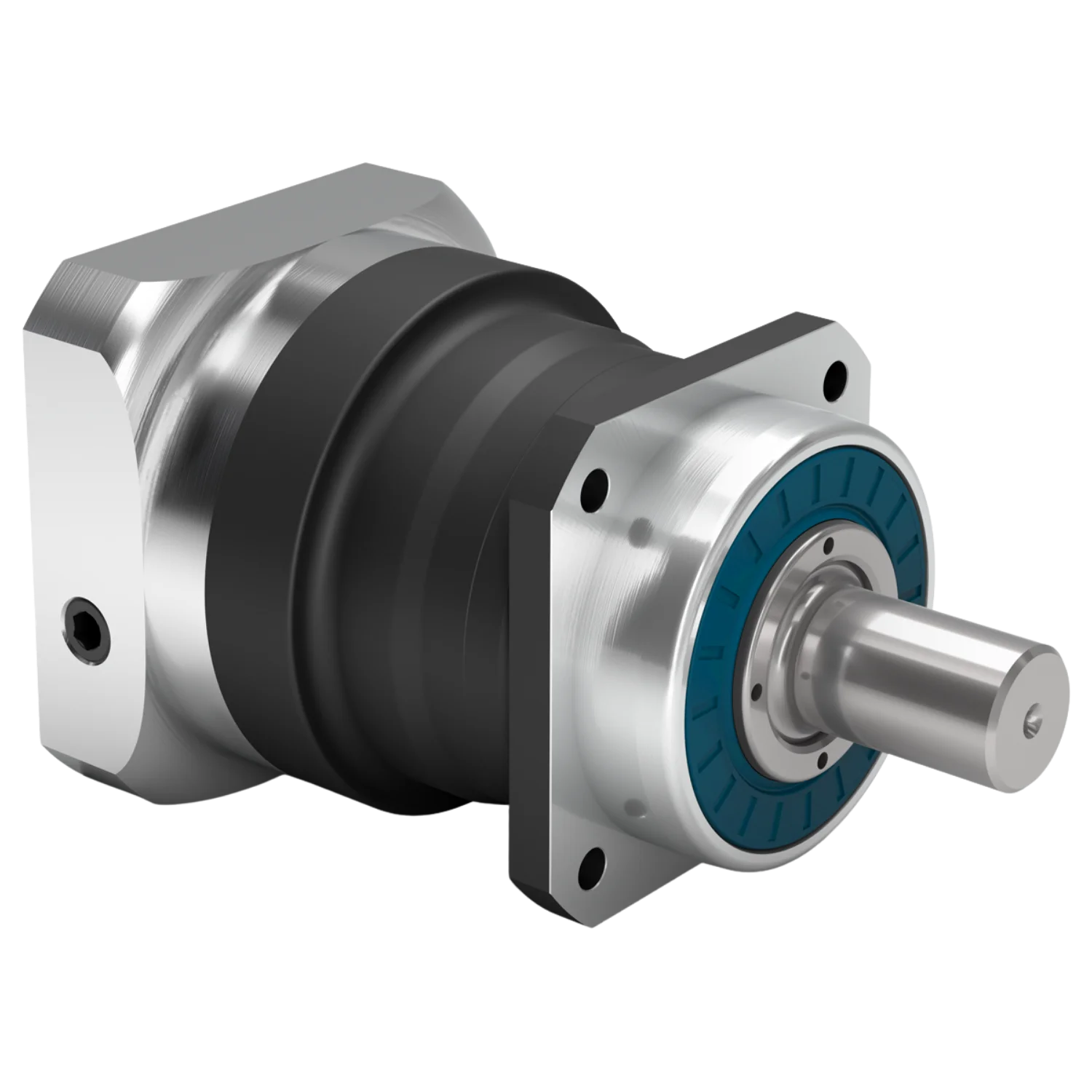

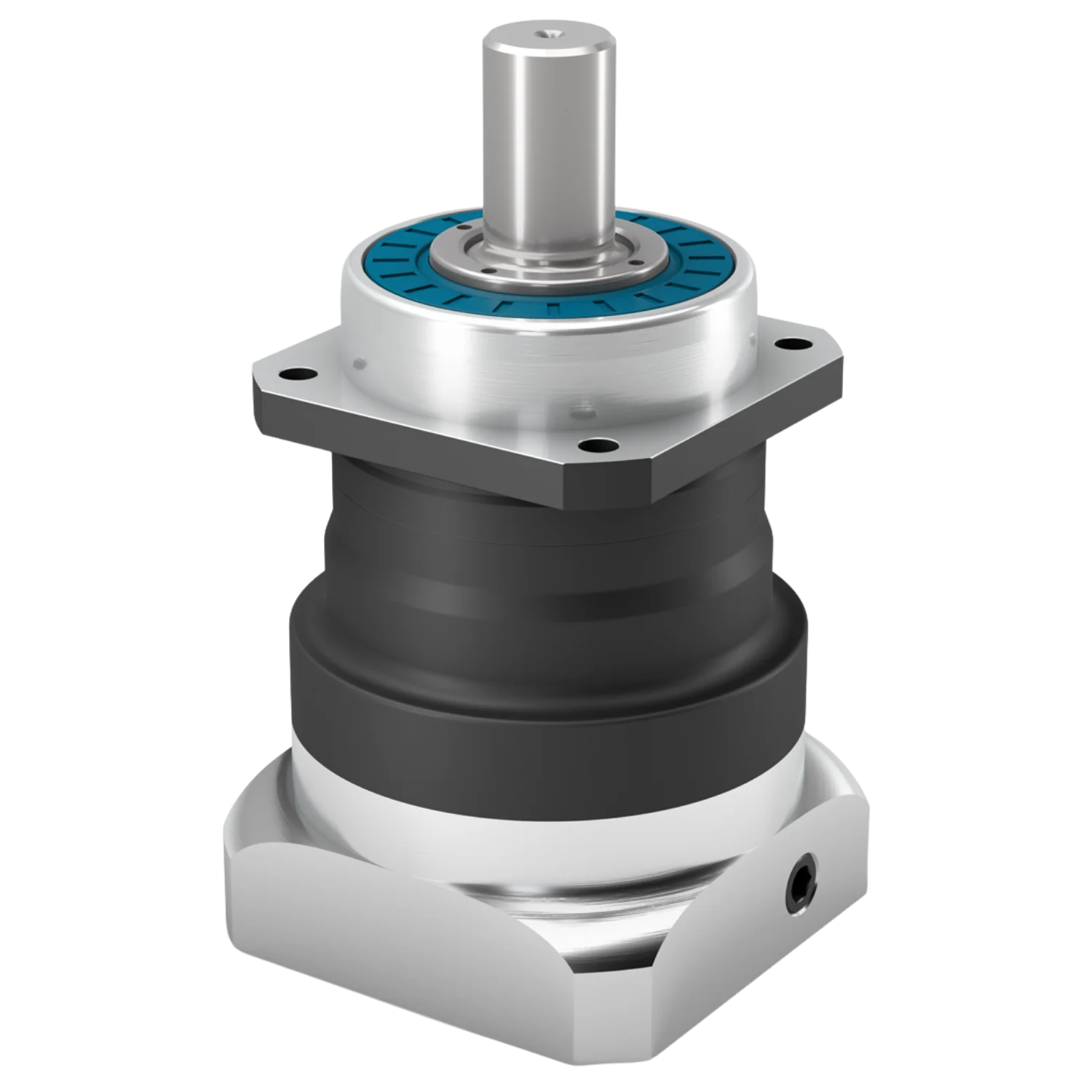

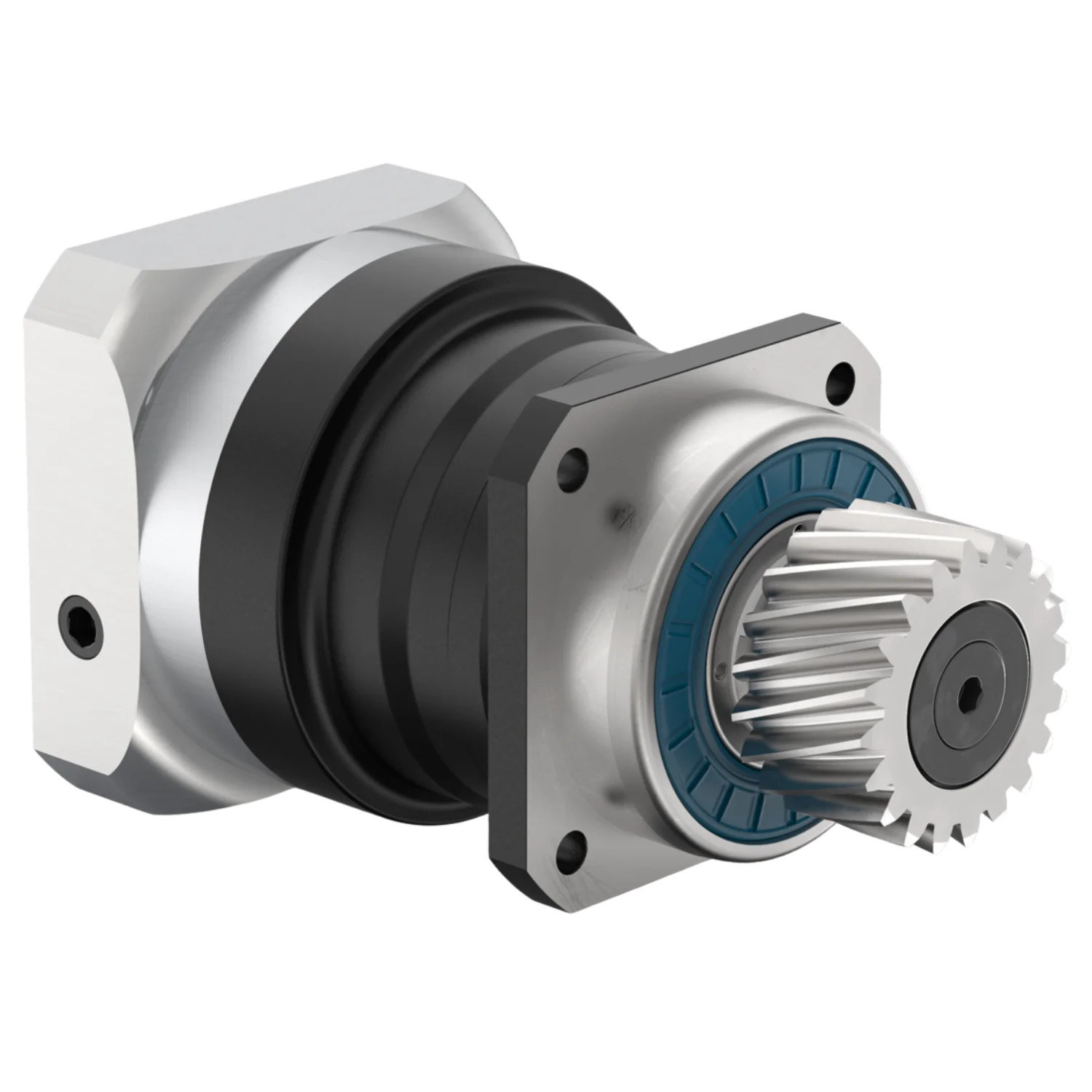

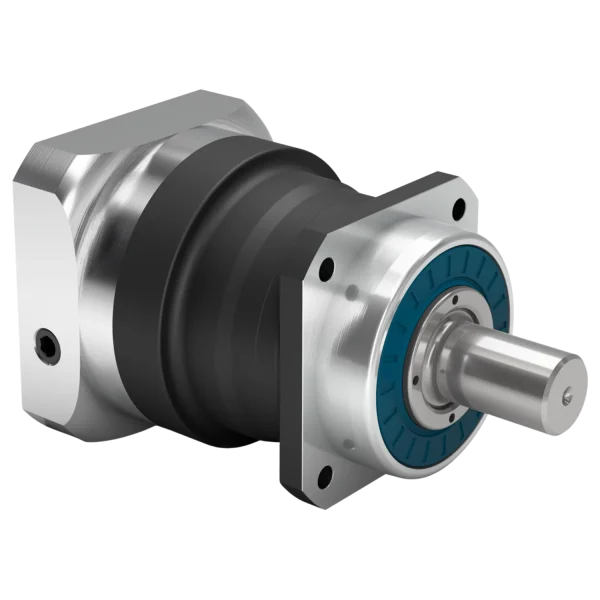

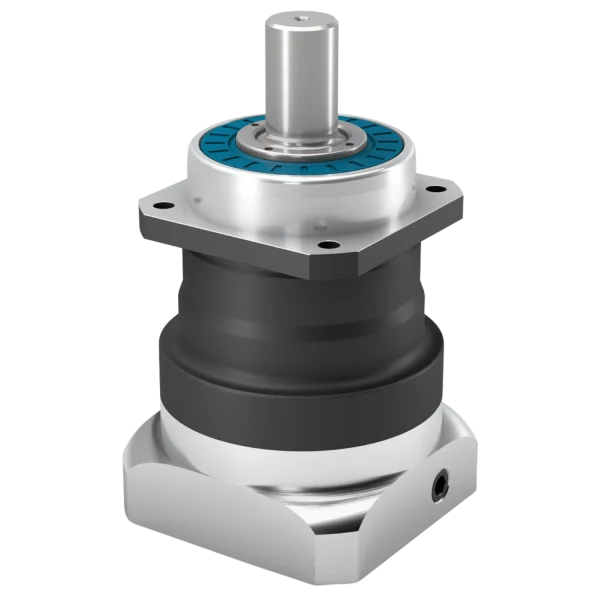

PLN Seri Planet Redüktör

Teklif Alın

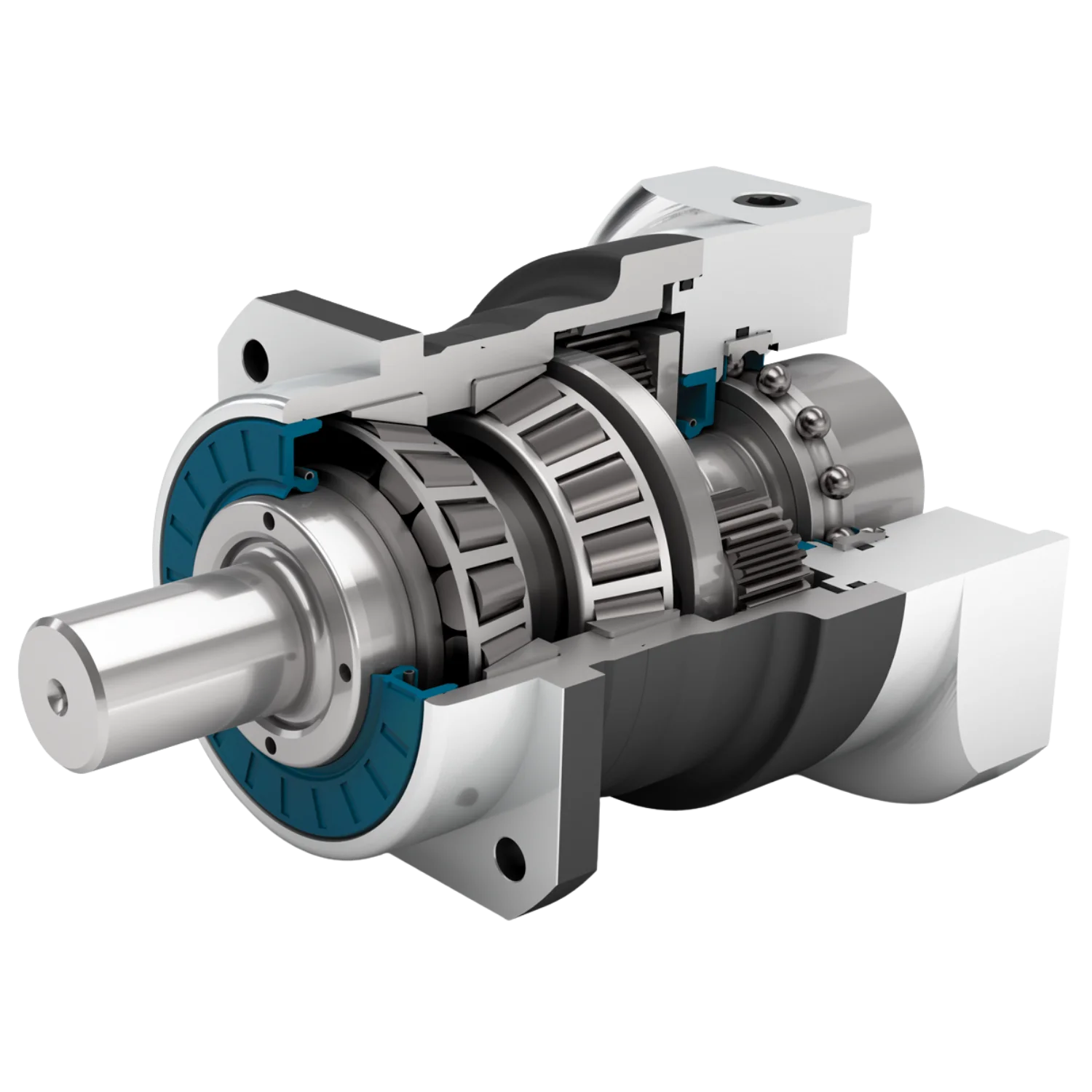

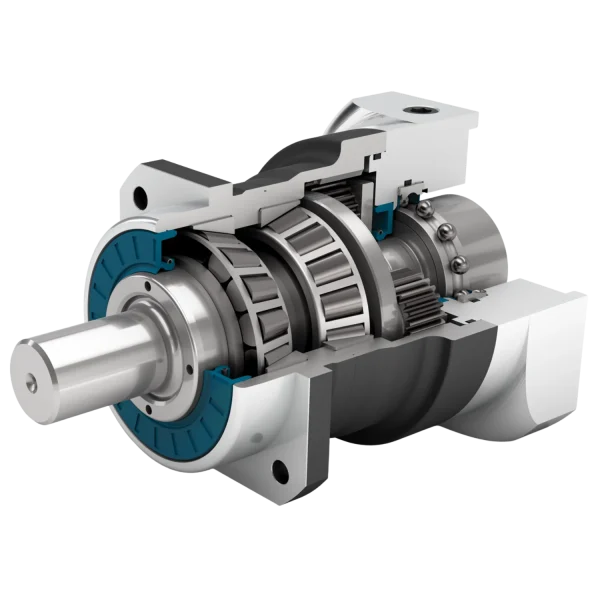

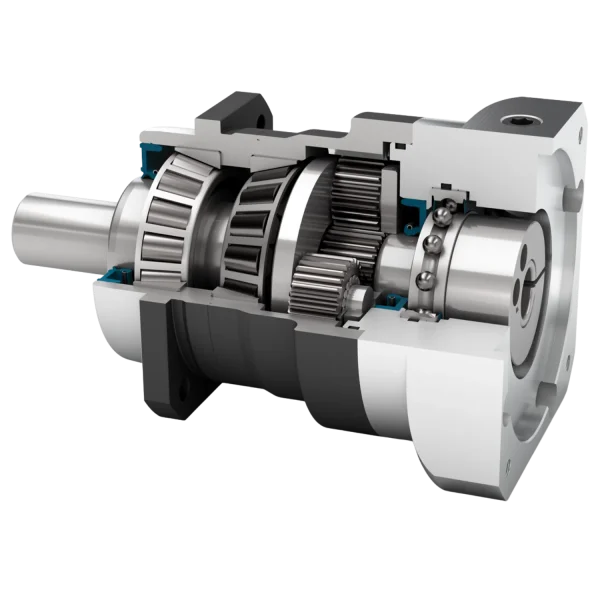

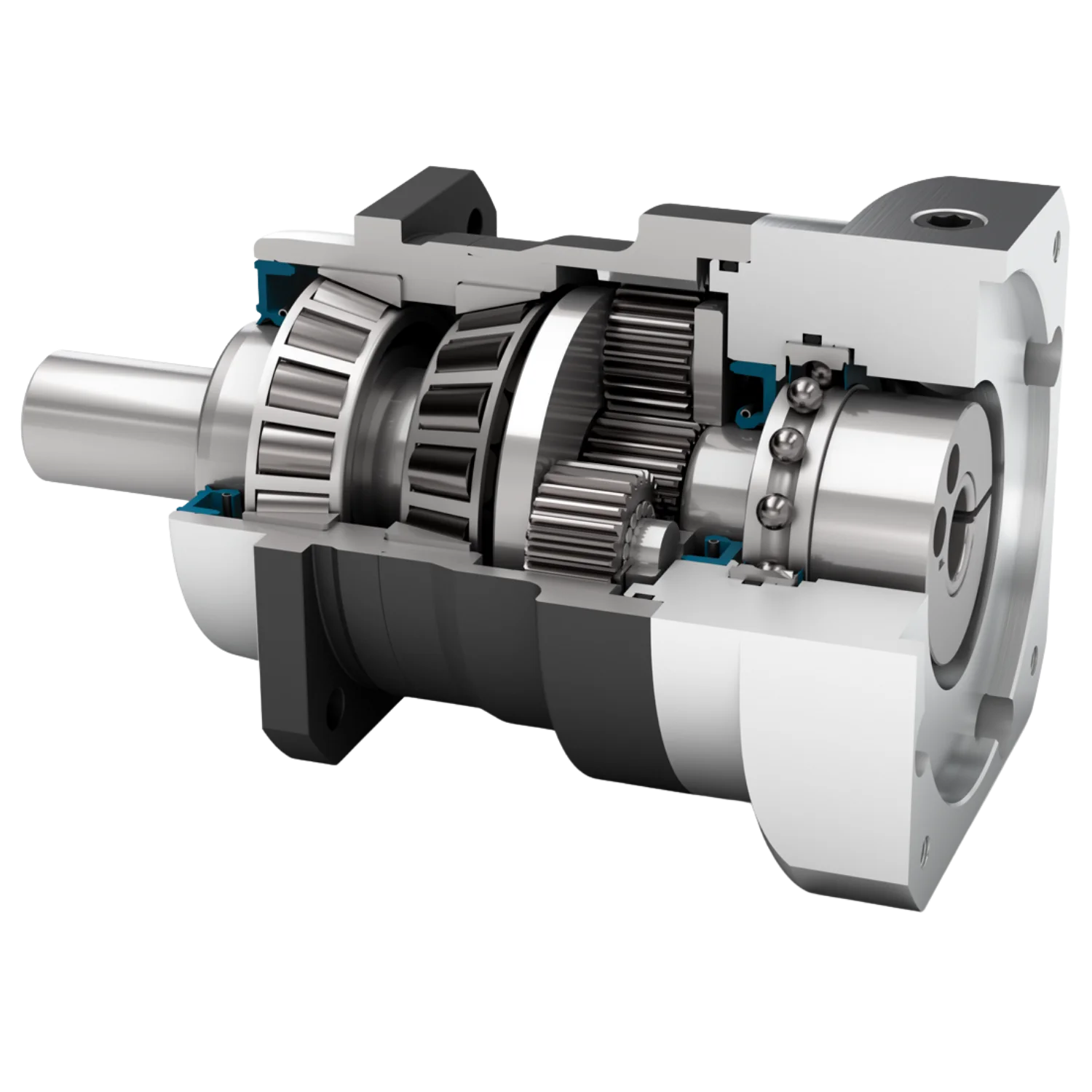

Hassas düz dişli planet redüktörümüz maksimum güç ve tork için tasarlanmıştır. PLN’nin ön gerdirmeli konik makaralı rulmanları ve özel olarak uyarlanmış sızdırmazlık keçesi, toz ve su jetlerinde bile optimum performansı garanti eder.

Özellikler

Precision Line
Koaksiyel redüktör
Düz dişli
Öngerilimli konik makaralı rulman
Radyal mil keçesi
Kare çıkış flanşı
Ekstra uzun merkezleme çapı
Dönme yönü aynı
Aktarma kolunun kafesli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190	Kademe
Redüktör çıkış mili çapı	D3	mm	16	22	32	40	55
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	60	70	90	130	160
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm	70	80	110	142	190
Toplam uzunluk	L1	mm	137.5	159.5	201.0	276.0	310.5	1
Toplam uzunluk	L1	mm	166.5	191.5	241.0	335.0	382.5	2
Redüktör çıkış mili uzunluğu	L3	mm	48	56	88	110	112

Redüktör Karakteristiği:

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10					1
İletim/Tahvil/Ratio oranı			12, 15, 16, 20, 25, 32, 40, 64, 100					2
Tam yükte verim	η	%	95 – 98
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<3 – <5	<3 – <5	<3 – <5	<3 – <5	<3 – <5
İndirgenmiş boşluk	j_t	arcmin	<2	<1	<1	<1	<1
Burulma dayanımı	c_g	Nm /arcmin	3.5 – 4.5	9.2 – 11.9	22.0 – 26.0	61.0 – 73.0	155.0 – 202.0
Redüktör ağırlığı	m_G	kg	1.9 – 2.5	3.3 – 4.2	6.4 – 8.8	15.8 – 21.5	32.9 – 48.5
Çalışma sessizliği	Q_g	dB(A)	60	62	65	70	74

Çıkış Mili Taşıma Kapasitesi:

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	3200	4800 – 5500	5400 – 6000	11400 – 12500	18000 – 21000
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	3900 – 4400	5700 – 6400	7000 – 8000	13200 – 15000	18500 – 21000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	191	383	488	1420	2535

Atalet Momenti:

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190
Kütlesel atalet momenti	J	kgcm²	0.209 – 0.365	0.544 – 1.028	1.933 – 3.256	6.811 – 15.270	22.430 – 63.815

Çıkış Torku:

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190	Kademe
Nominal çıkış torku	T_2N	Nm	27 – 65	60 – 140	125 – 300	305 – 750	630 – 1600	1
Nominal çıkış torku	T_2N	Nm	27 – 77	60 – 150	125 – 300	305 – 1000	630 – 1800	2
Maks. çıkış torku	T_2max	Nm	43 – 104	96 – 224	200 – 480	488 – 1200	1008 – 2560	1
Maks. çıkış torku	T_2max	Nm	43 – 123	96 – 240	200 – 480	488 – 1600	1008 – 2880	2
Acil durdurma torku	T_2Stop	Nm	80 – 130	175 – 280	340 – 650	750 – 1500	1350 – 3200	1
Acil durdurma torku	T_2Stop	Nm	80 – 150	200 – 300	380 – 650	750 – 2000	1350 – 3600	2

Redüktör Giriş Dönme Hızı:

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	1700 – 4500	1550 – 4000	1150 – 3500	700 – 3000	500 – 2500
Maks. mekanik dönme hızı	n_1Limit	min^-1	10000	10000	8500	6500	6000

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
