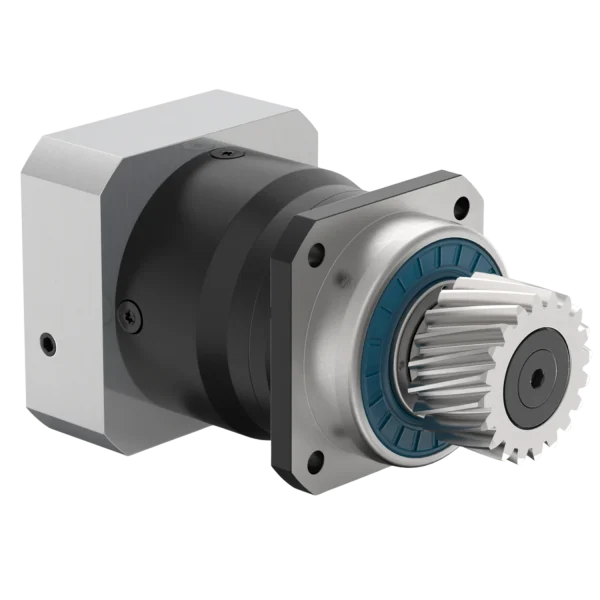

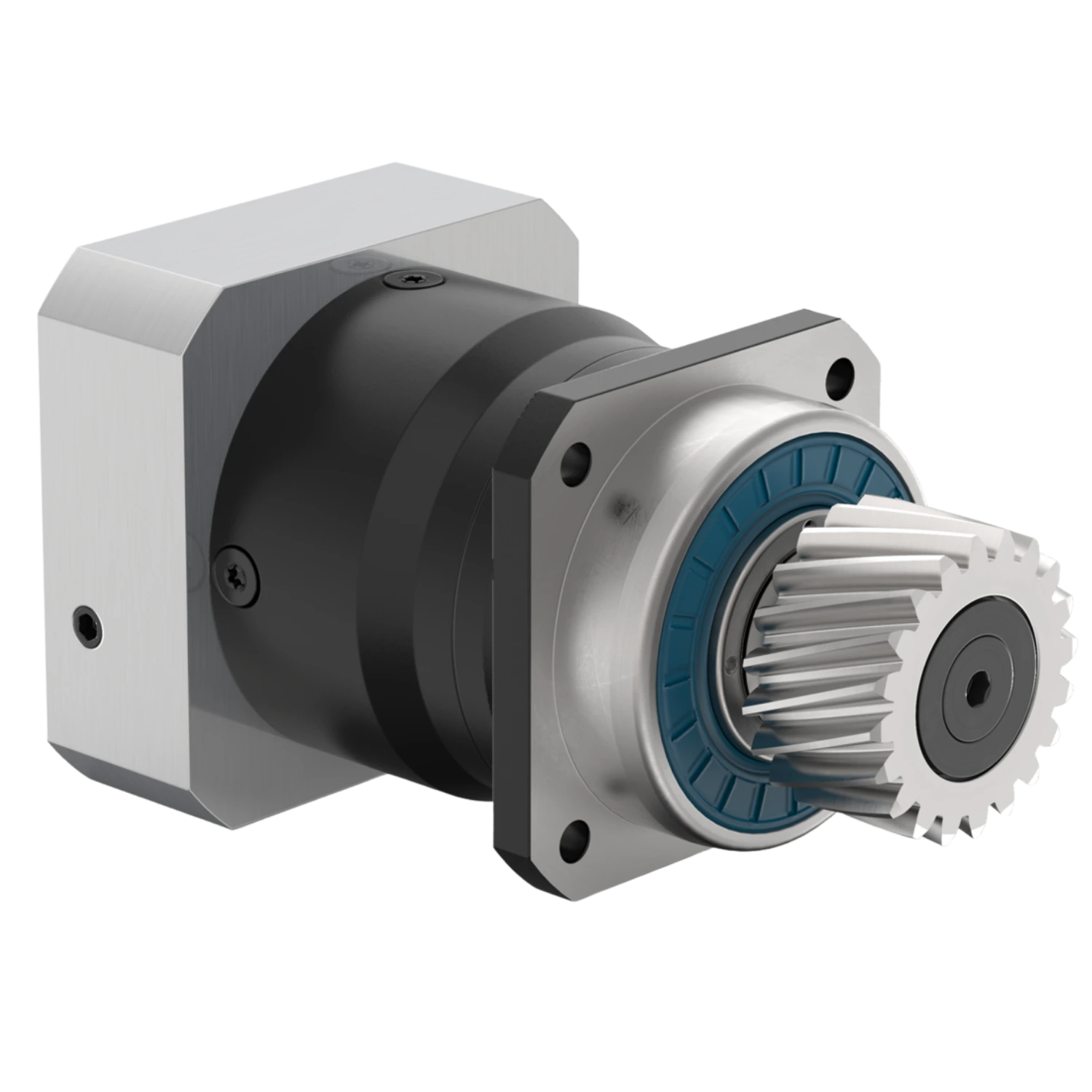

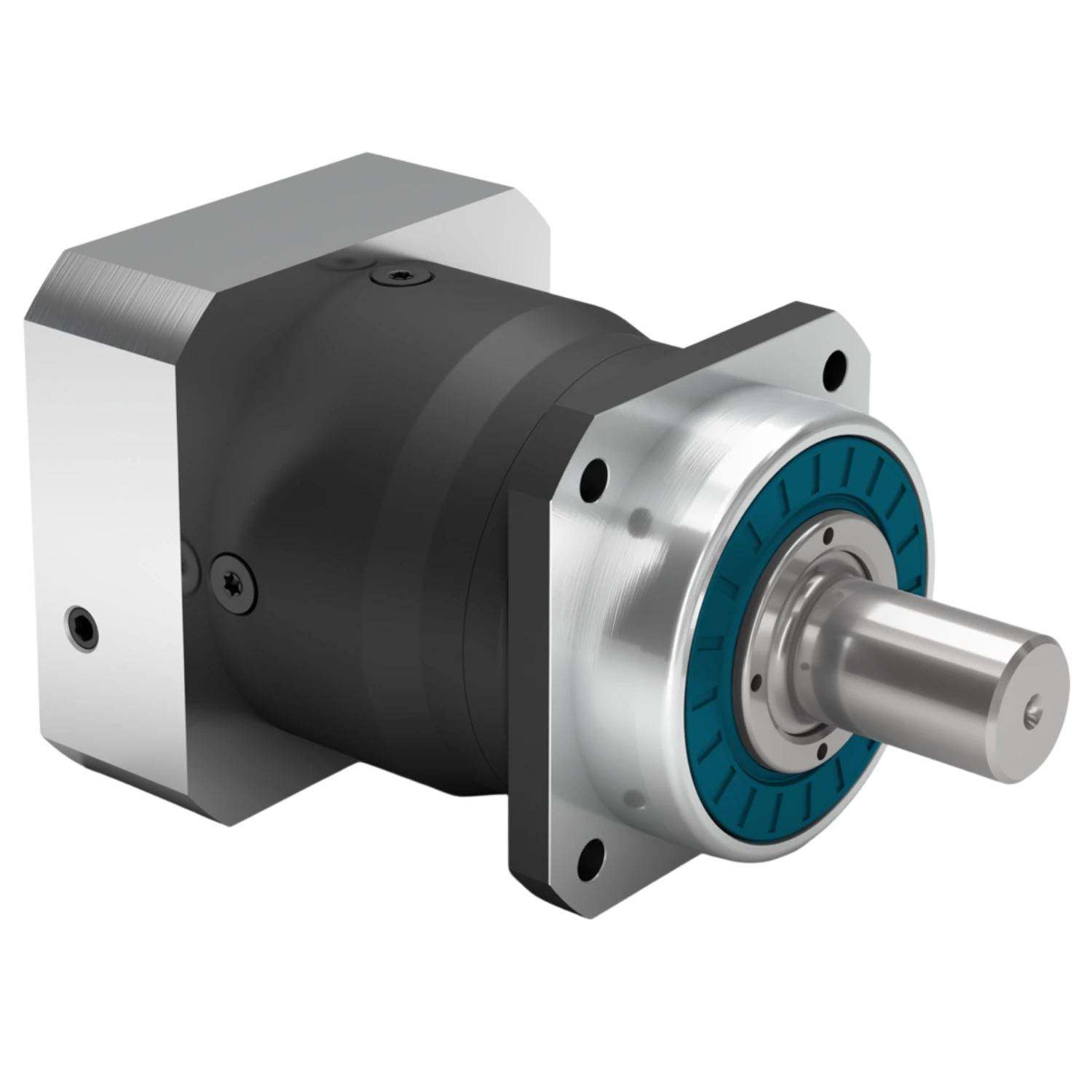

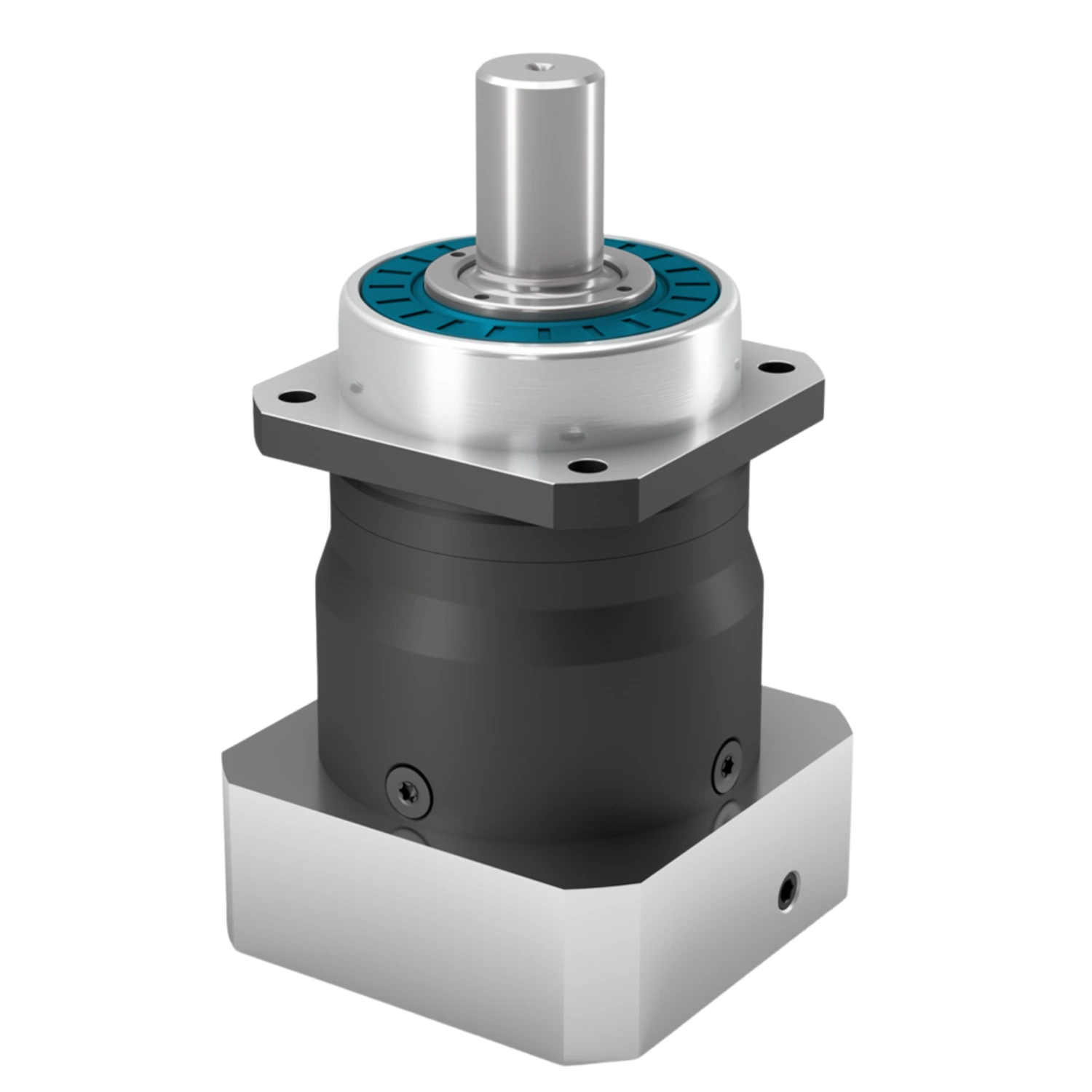

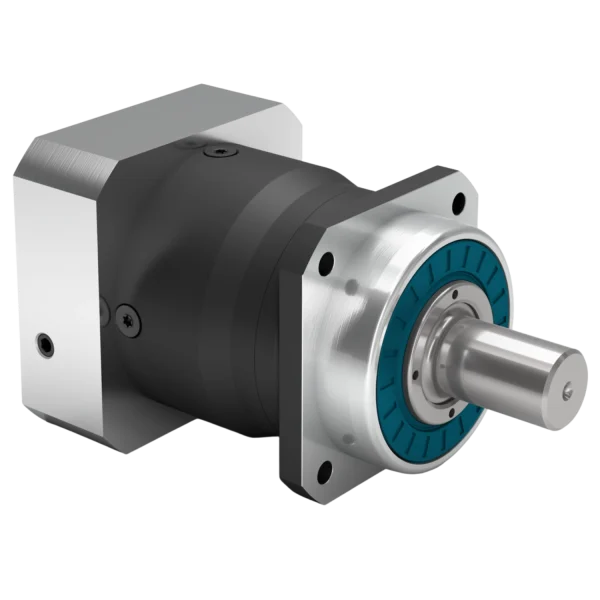

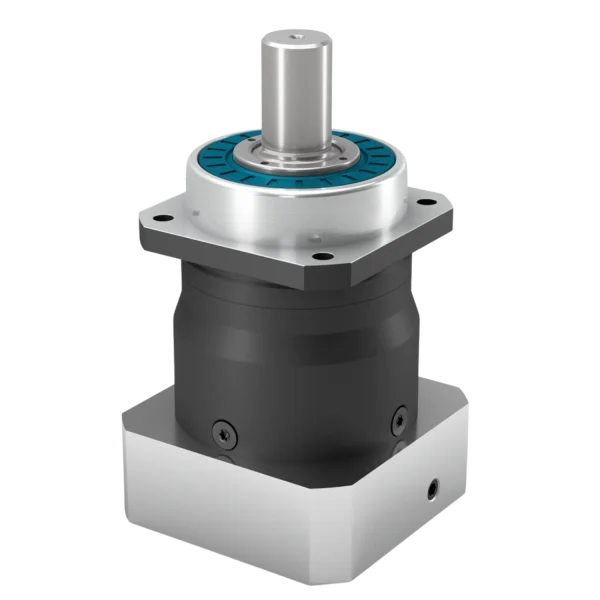

PLHE Seri Planet Redüktör

Teklif Alın

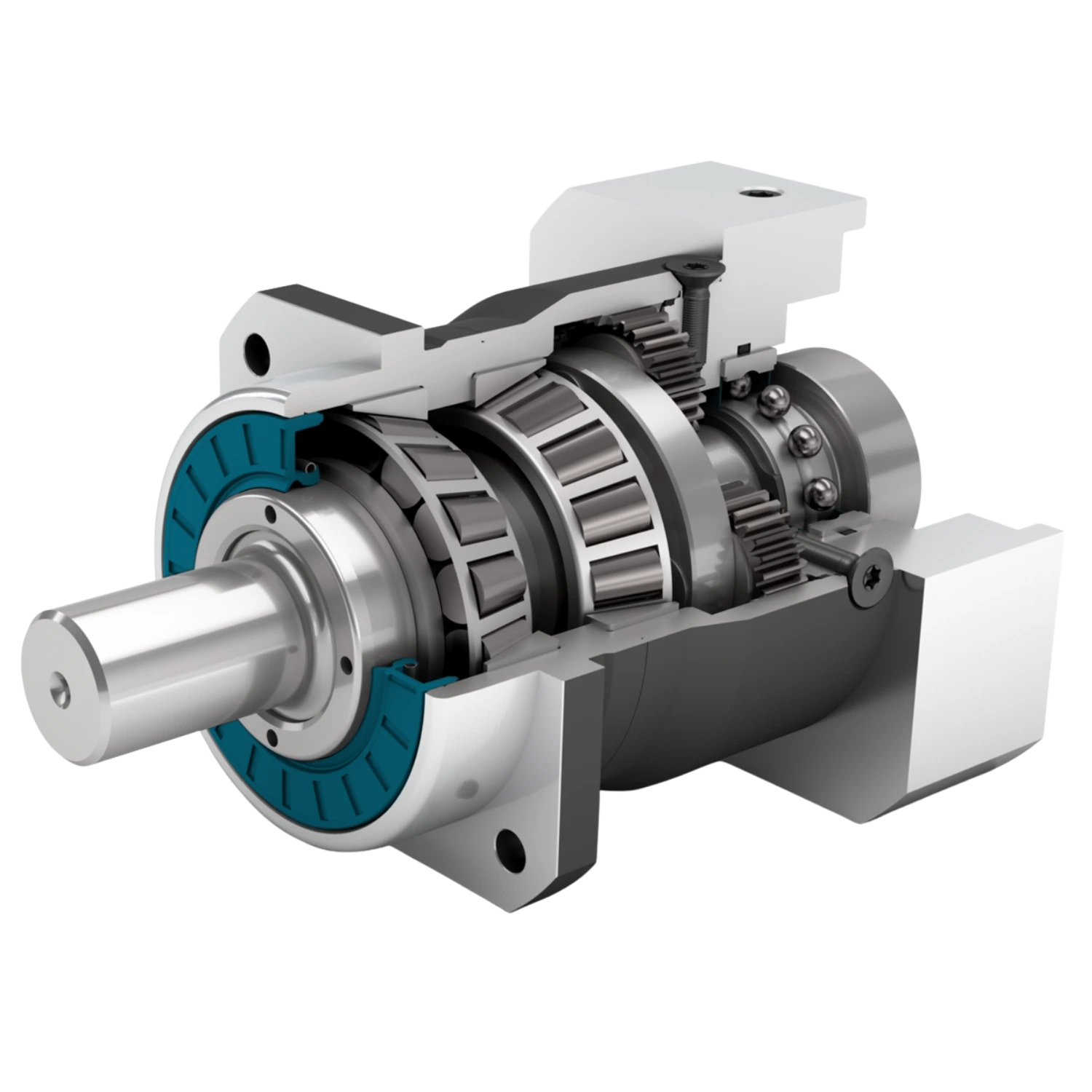

PLHE, Ekonomi ve hassas redüktörlerimizin ideal kombinasyonudur. Bu planet redüktörün ön gerdirmeli konik makaralı rulmanları, en yüksek yükler altında bile yüksek dayanımı garanti eder. Yüksek performanslı sızdırmazlık keçesi, toz ve su jetlerine karşı daha fazla koruma sağlar.

Özellikler

Ekonomi Serisi
Koaksiyel redüktör
Düz dişli

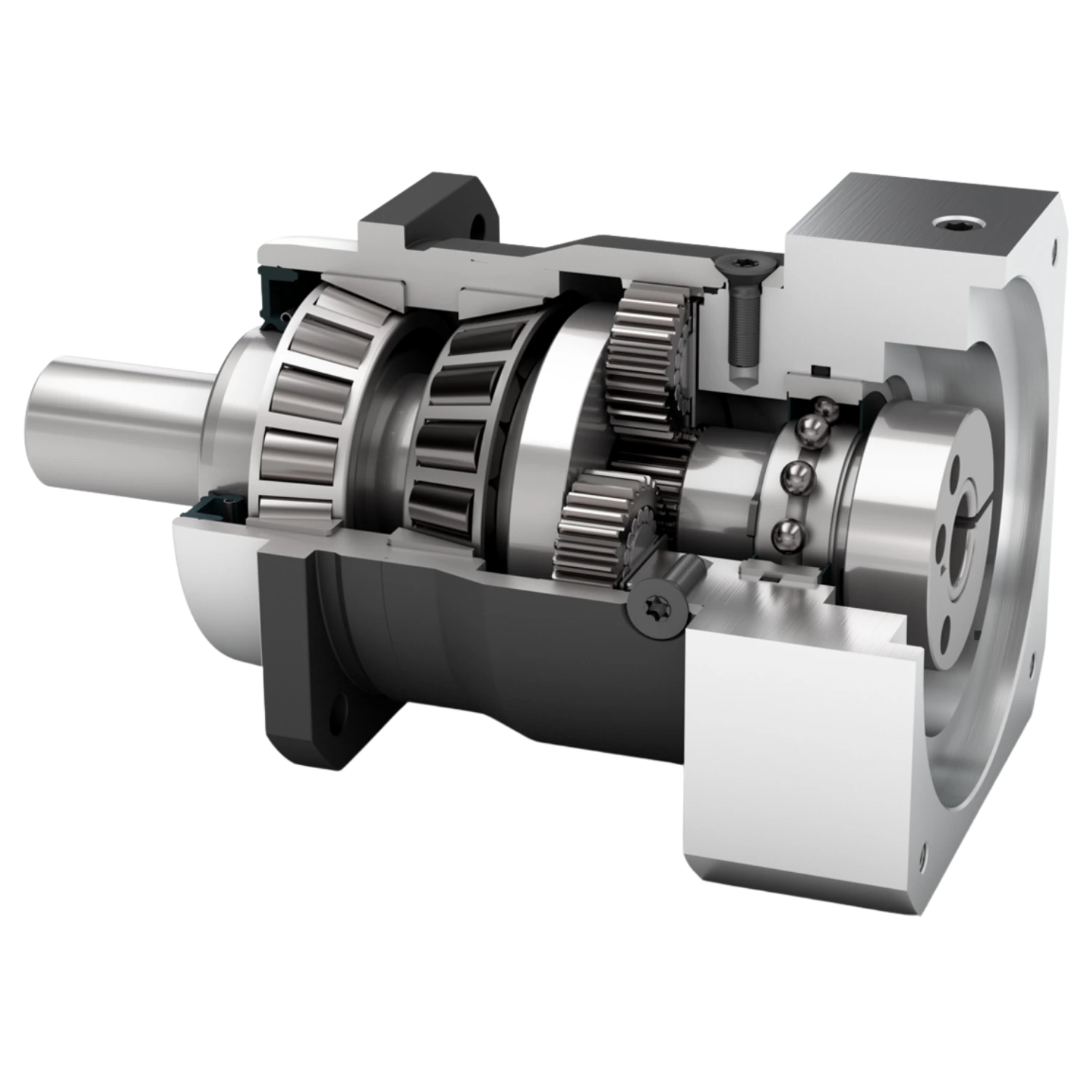

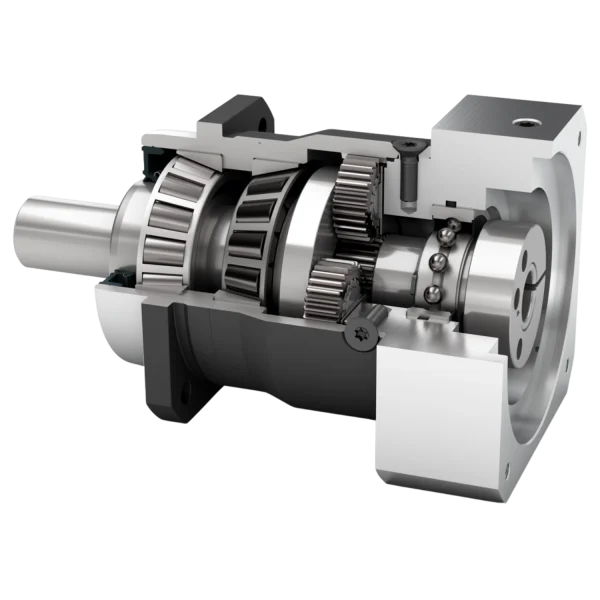

Öngerilimli konik makaralı rulman
Radyal mil keçesi
Kare çıkış flanşı
Ekstra uzun merkezleme çapı
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PLHE 060	PLHE 080	PLHE 120	Kademe
Redüktör çıkış mili çapı	D3	mm	16	22	32
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	60	70	90
Gövde çapı	D6	mm	60	80	115
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm	70	80	110
Toplam uzunluk	L1	mm	127.0	159.0	199.5	1
Toplam uzunluk	L1	mm	139.5	177.0	227.0	2
Redüktör çıkış mili uzunluğu	L3	mm	48	56	88

Redüktör Karakteristiği:

			PLHE 060	PLHE 080	PLHE 120	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10			1
İletim/Tahvil/Ratio oranı			9, 12, 15, 16, 20, 25, 32, 40, 64, 100			2
Tam yükte verim	η	%	96 – 97
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<10 – <12	<7 – <9	<7 – <9
Burulma dayanımı	c_g	Nm /arcmin	2.9 – 4.2	8.2 – 11.8	16.7 – 26.5
Redüktör ağırlığı	m_G	kg	1.6 – 1.8	3.0 – 3.6	7.0 – 9.0
Çalışma sessizliği	Q_g	dB(A)	58	60	65

Çıkış Mili Taşıma Kapasitesi:

			PLHE 060	PLHE 080	PLHE 120
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	3200	4800 – 5500	5400 – 6000
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	3900 – 4400	5700 – 6400	7000 – 8000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	191	383	488

Atalet Momenti:

			PLHE 060	PLHE 080	PLHE 120
Kütlesel atalet momenti	J	kgcm²	0.064 – 0.178	0.357 – 0.775	1.378 – 2.486

Çıkış Torku:

			PLHE 060	PLHE 080	PLHE 120	Kademe
Nominal çıkış torku	T_2N	Nm	15 – 40	38 – 115	95 – 195	1
Nominal çıkış torku	T_2N	Nm	15 – 44	38 – 130	95 – 260	2
Maks. çıkış torku	T_2max	Nm	24 – 64	61 – 184	152 – 312	1
Maks. çıkış torku	T_2max	Nm	24 – 70	61 – 208	152 – 416	2
Acil durdurma torku	T_2Stop	Nm	66 – 88	178 – 240	340 – 520	1
Acil durdurma torku	T_2Stop	Nm	80 – 88	190 – 260	380 – 520	2

Redüktör Giriş Dönme Hızı:

			PLHE 060	PLHE 080	PLHE 120
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	2500 – 4500	1900 – 4000	1750 – 3500
Maks. mekanik dönme hızı	n_1Limit	min^-1	13000	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
