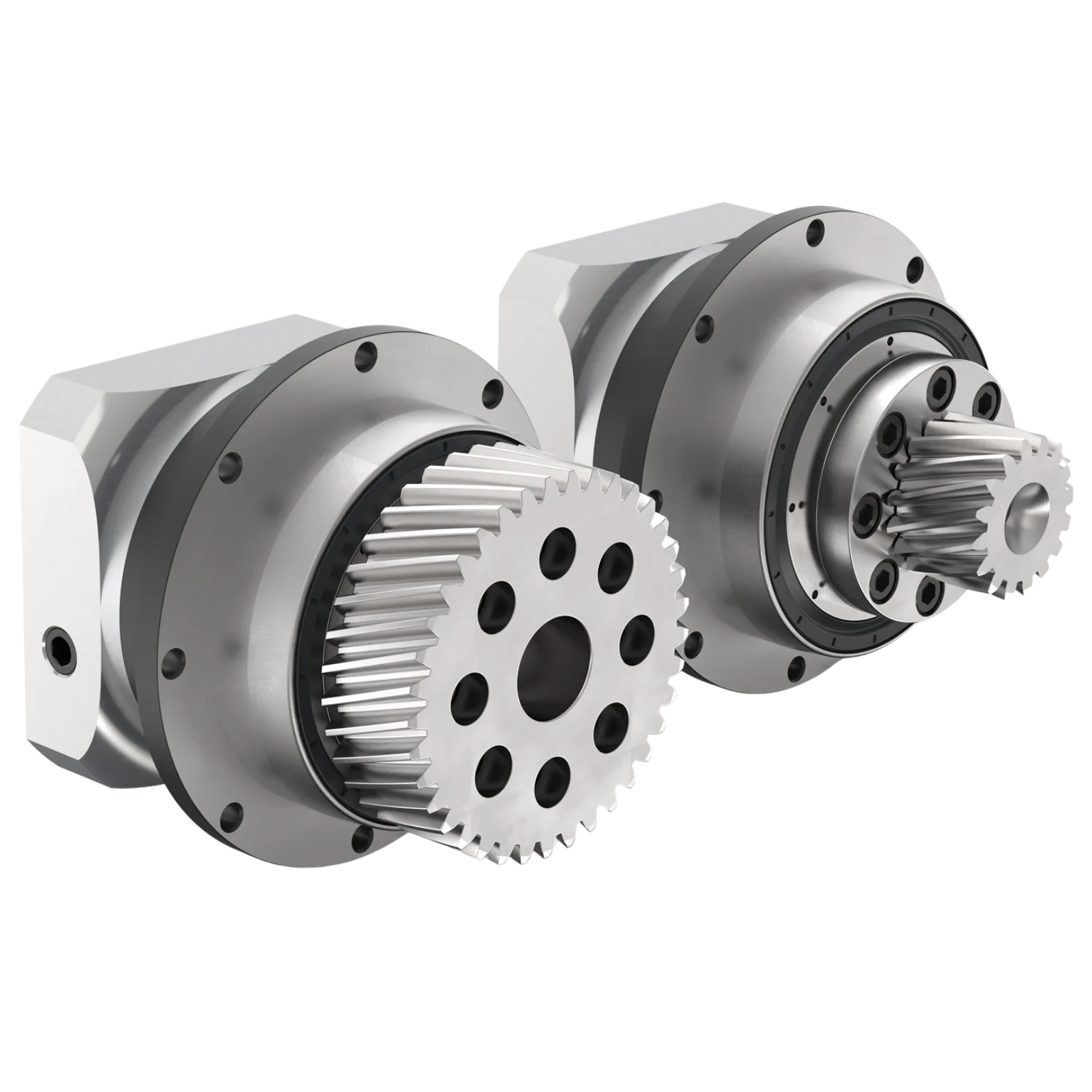

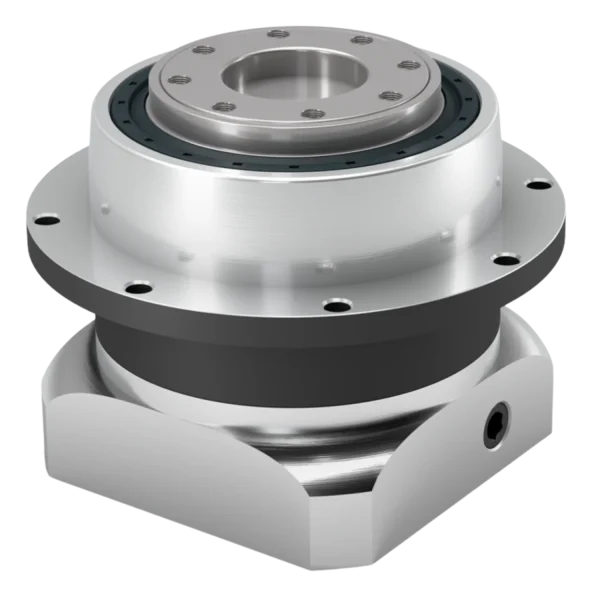

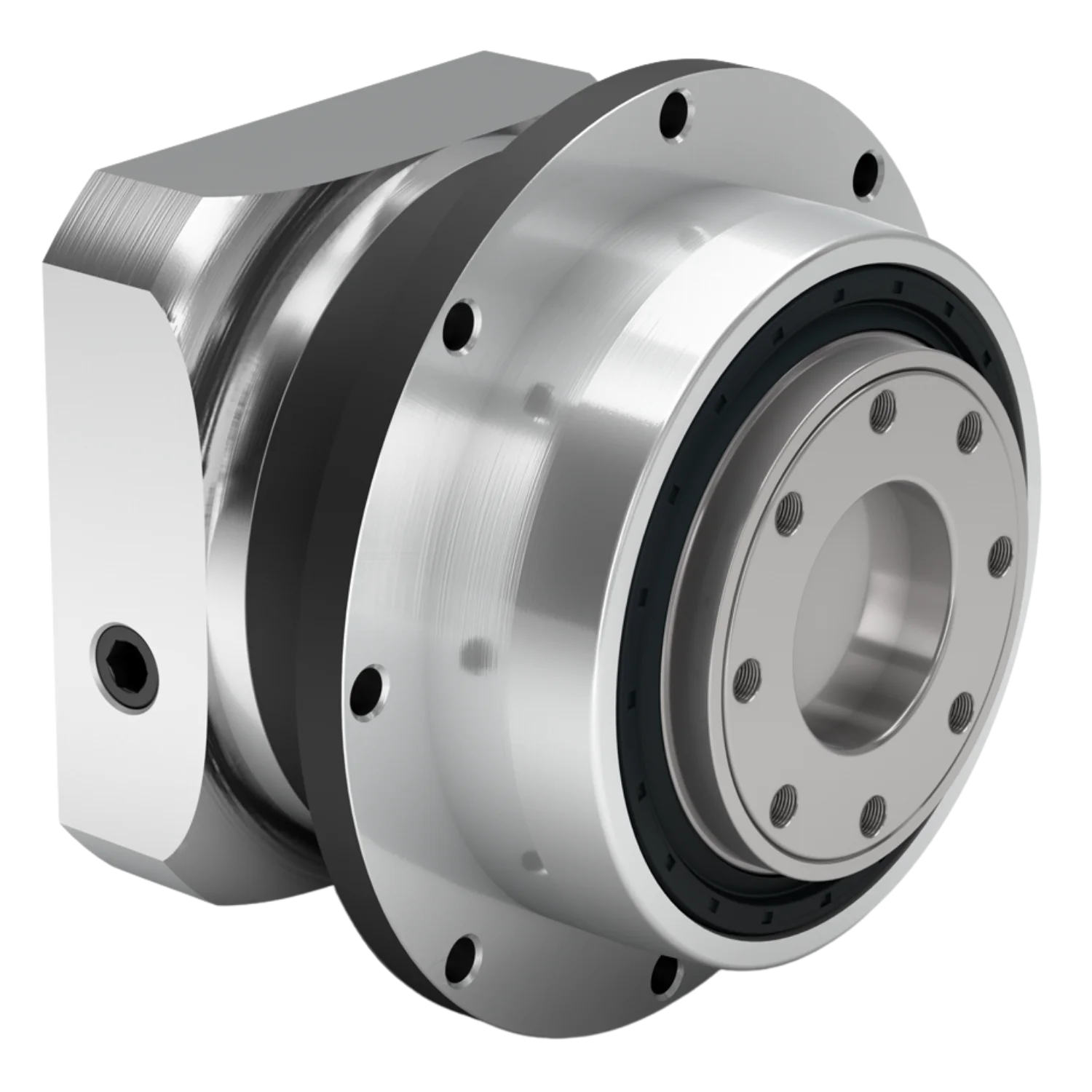

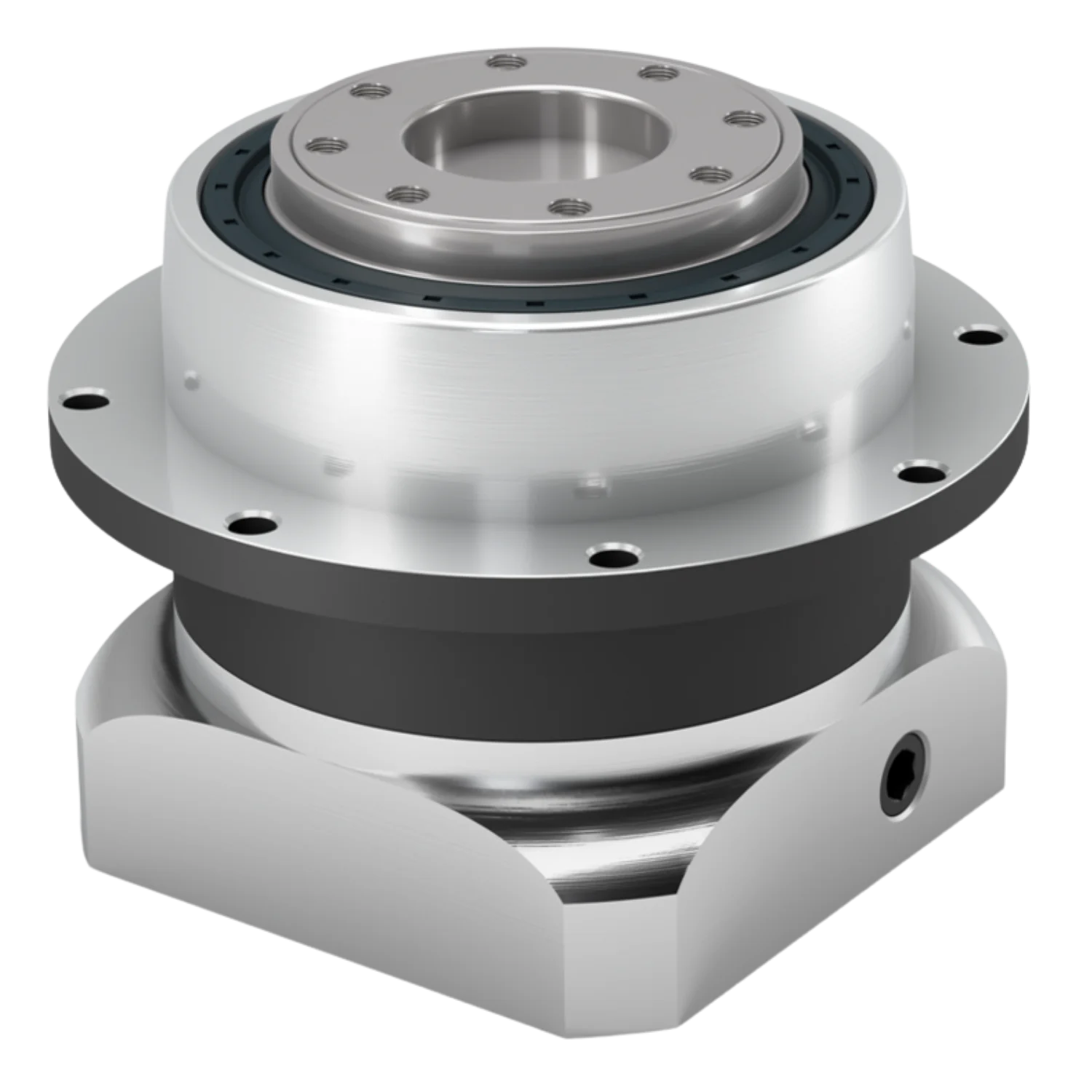

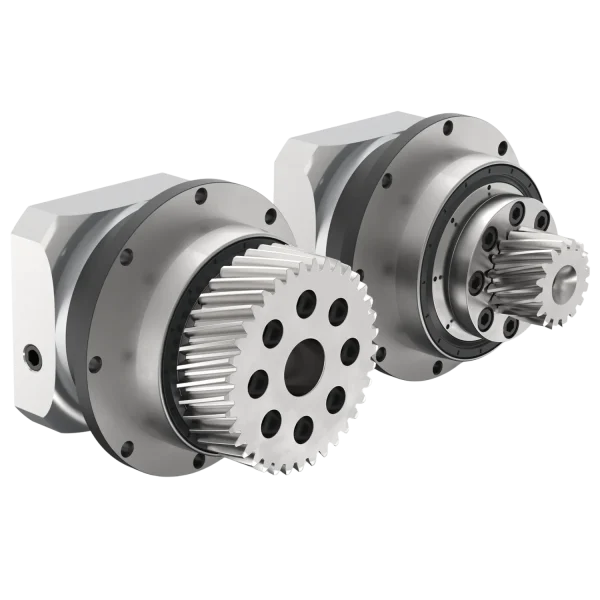

PLFN Seri Planet Redüktör

Teklif Alın

PLFN ürünümüz kolay montaja izin veren standartlaştırılmış bir flanş arayüzüne sahiptir. Düz dişli hassas planet redüktör, maksimum performans ve tork için tasarlanmıştır. Yüksek devrilme momenti, en yüksek radyal ve eksenel kuvvetlerde bile en iyi performansı sağlar.

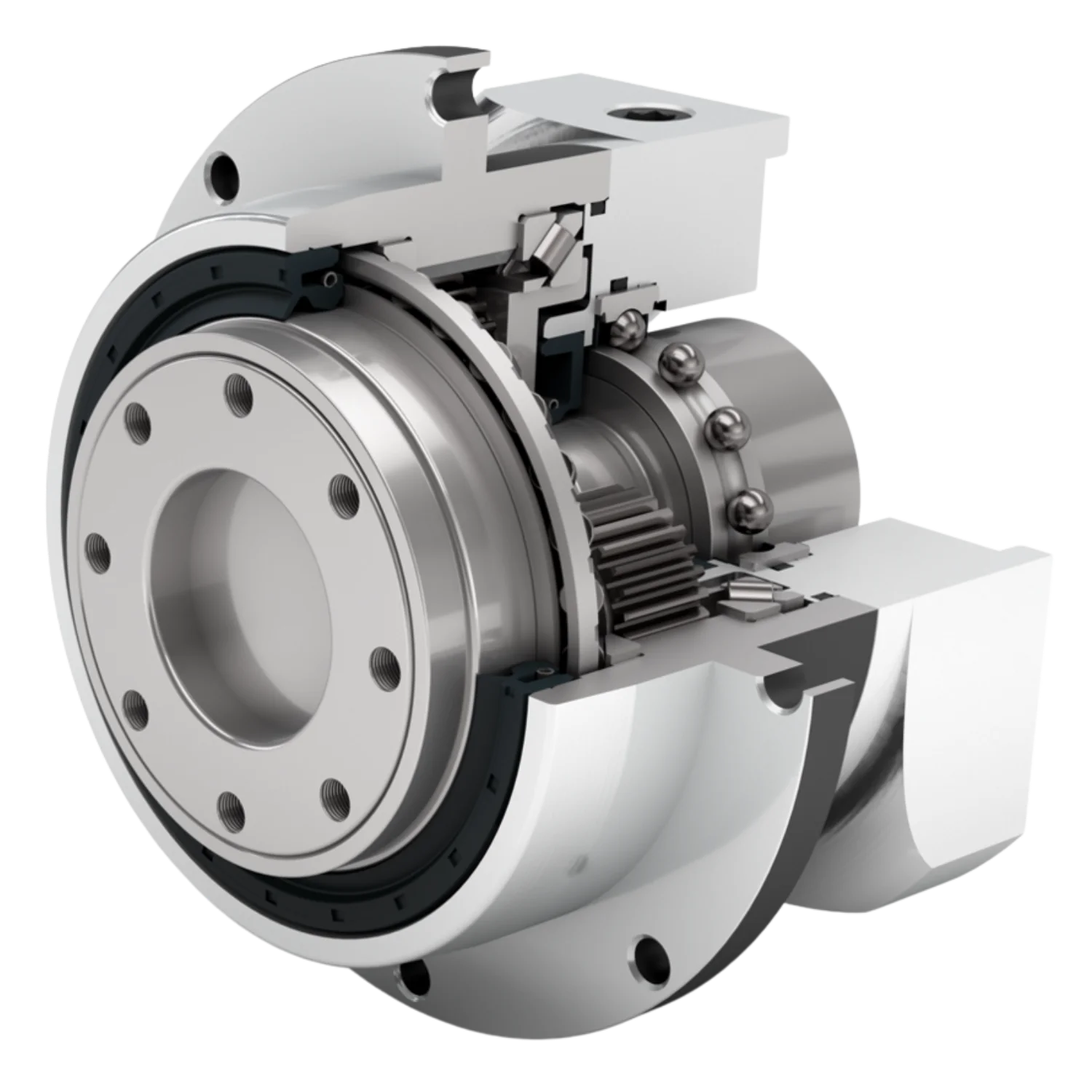

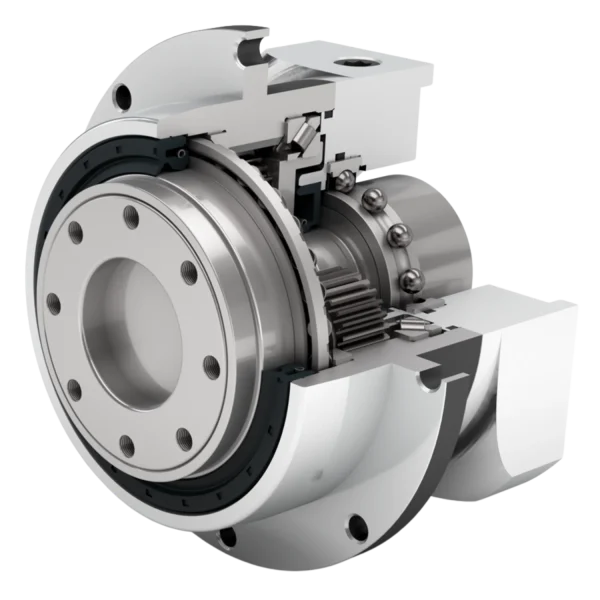

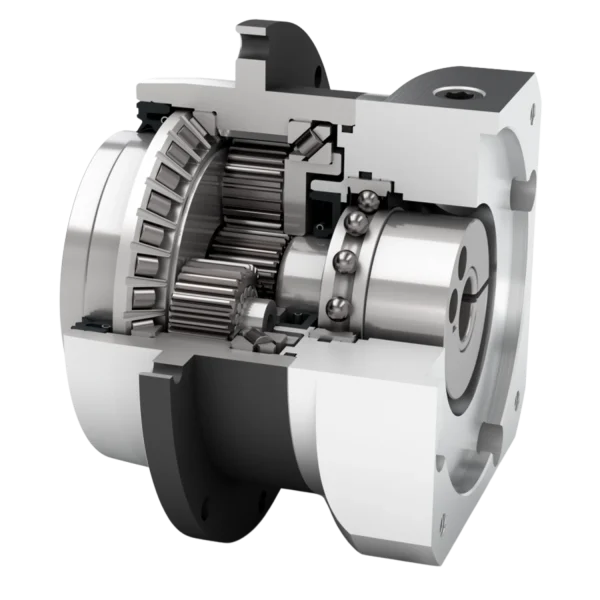

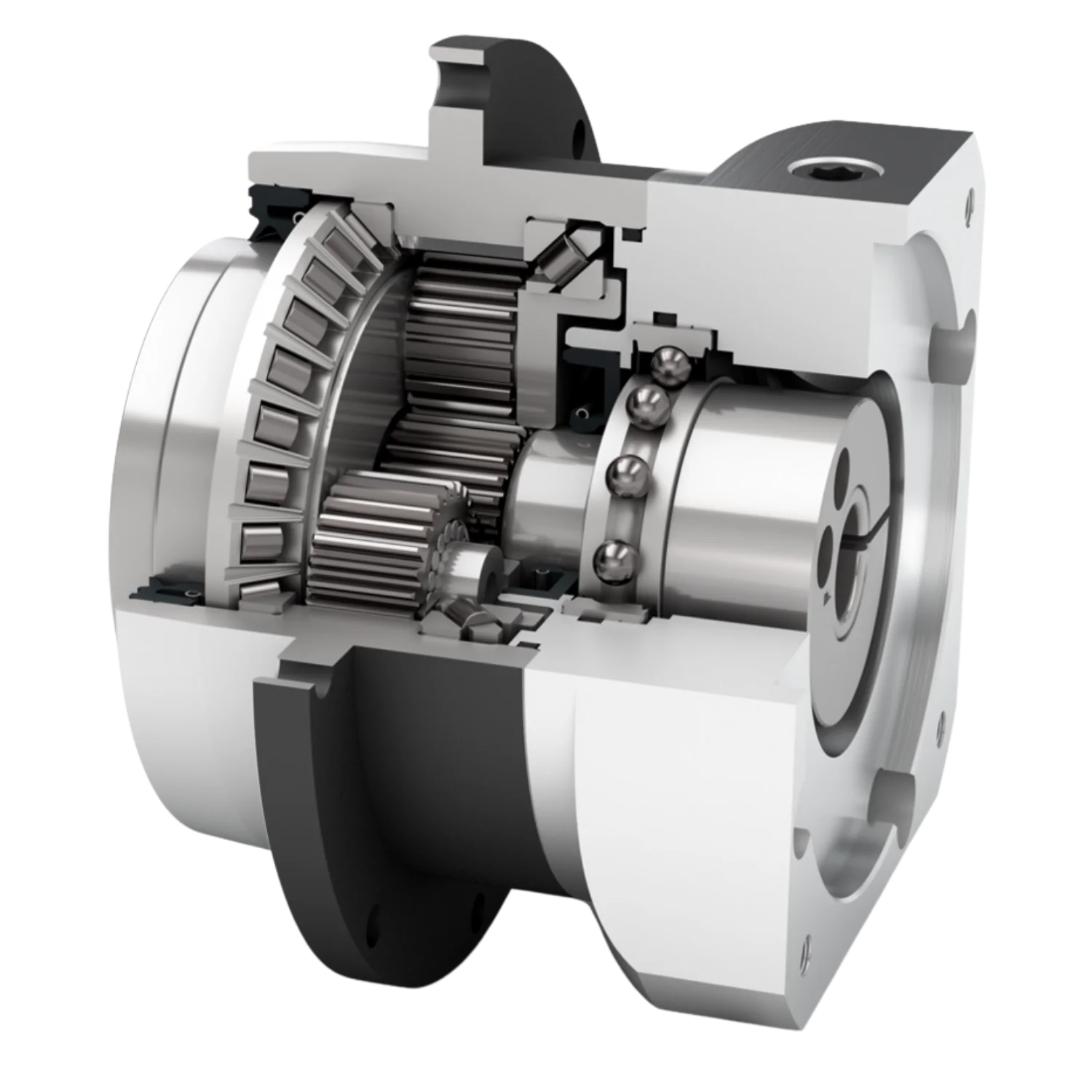

Özellikler

Precision Line
Koaksiyel redüktör
Düz dişli
Öngerilimli eğik bilyalı rulman
Radyal mil keçesi
Dairesel, ekstra büyük çıkış flanşı
Oldukça kısa redüktör
Dönme yönü aynı
Aktarma kolunun kafesli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200	Kademe
Redüktör çıkış tarafı bağlantı eksen çapı	D11	mm	31.5	50	63	80	125
Redüktör çıkış flanşı faturası	D13	mm	64	90	110	140	200
Redüktör çıkış ﬂanş çapı	D14	mm	86	118	145	179	247
Toplam uzunluk	L1	mm	71.0	89.0	108.0	157.0	212.5	1
Toplam uzunluk	L1	mm	99.5	111.0	130.0	187.5	264.0	2
Redüktör çıkış mili uzunluğu	L13	mm	19.5	30.0	29.0	38.0	50.0

Redüktör Karakteristiği:

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200	Kademe
İletim/Tahvil/Ratio oranı			4, 5, 7, 8, 10					1
İletim/Tahvil/Ratio oranı			16, 20, 25, 32, 40, 50, 64, 100					2
Tam yükte verim	η	%	96 – 97
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<3 – <5	<3 – <5	<3 – <5	<3 – <5	<3 – <5
İndirgenmiş boşluk	j_t	arcmin	<2	<1	<1	<1	<1
Burulma dayanımı	c_g	Nm /arcmin	7.6 – 14.8	18.5 – 40.5	58.0 – 92.0	156.0 – 264.0	330.0 – 656.0
Redüktör ağırlığı	m_G	kg	1.3 – 1.9	2.9 – 3.4	4.9 – 6.1	12.6 – 15.0	36.6 – 44.7
Çalışma sessizliği	Q_g	dB(A)	60	62	65	70	74

Çıkış Mili Taşıma Kapasitesi:

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	1900 – 2150	3500 – 3950	4350 – 4900	11000 – 12000	29500 – 33000
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	3800 – 4300	7200 – 8200	8400 – 9500	7500 – 8500	13500 – 15000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	132	326	475	1219	4957

Atalet Momenti:

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200
Kütlesel atalet momenti	J	kgcm²	0.209 – 0.288	0.211 – 0.920	0.546 – 2.942	1.951 – 12.365	6.911 – 61.170

Çıkış Torku:

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200	Kademe
Nominal çıkış torku	T_2N	Nm	27 – 65	60 – 140	125 – 300	305 – 750	630 – 1600	1
Nominal çıkış torku	T_2N	Nm	27 – 77	60 – 150	125 – 300	305 – 1000	630 – 1800	2
Maks. çıkış torku	T_2max	Nm	43 – 104	96 – 224	200 – 480	488 – 1200	1008 – 2560	1
Maks. çıkış torku	T_2max	Nm	43 – 123	96 – 240	200 – 480	488 – 1600	1008 – 2880	2
Acil durdurma torku	T_2Stop	Nm	90 – 130	175 – 280	340 – 650	750 – 1500	1350 – 3200	1
Acil durdurma torku	T_2Stop	Nm	80 – 150	200 – 300	380 – 650	750 – 2000	1350 – 3600	2

Redüktör Giriş Dönme Hızı:

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	1750 – 4500	1350 – 4500	1000 – 4000	650 – 3500	400 – 3000
Maks. mekanik dönme hızı	n_1Limit	min^-1	10000	10000	8500 – 10000	6500 – 8500	6000 – 6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
