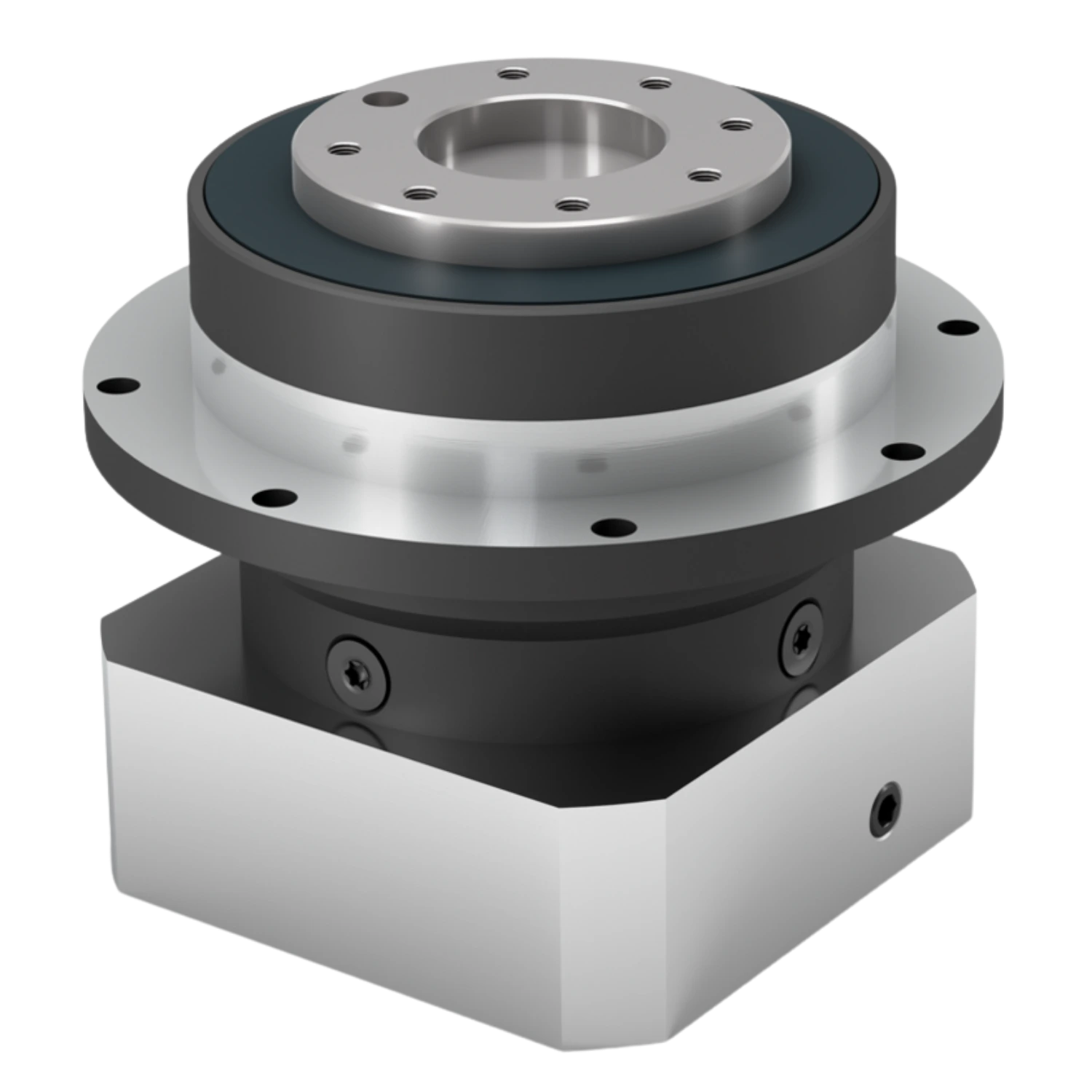

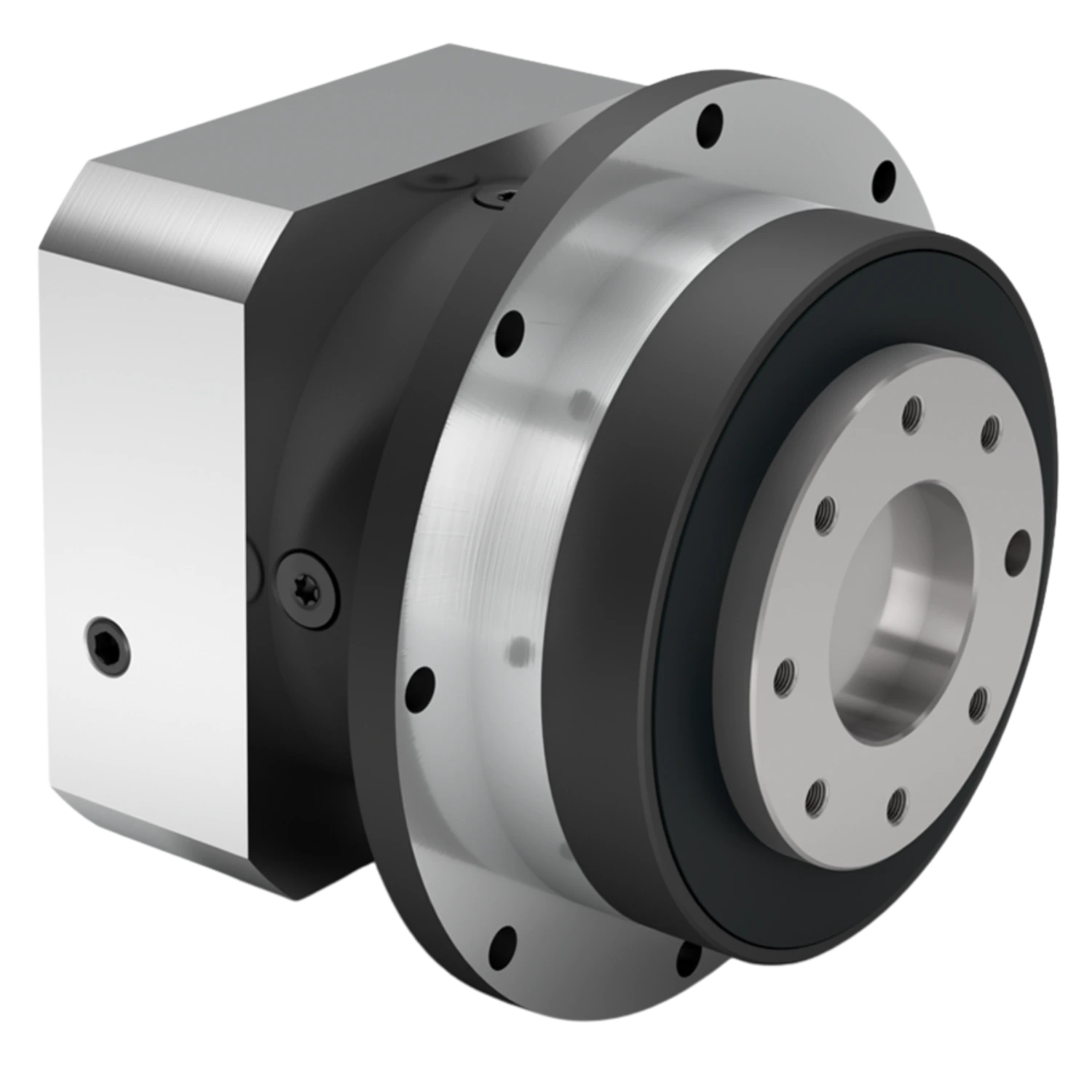

PLFE Seri Planet Redüktör

Teklif Alın

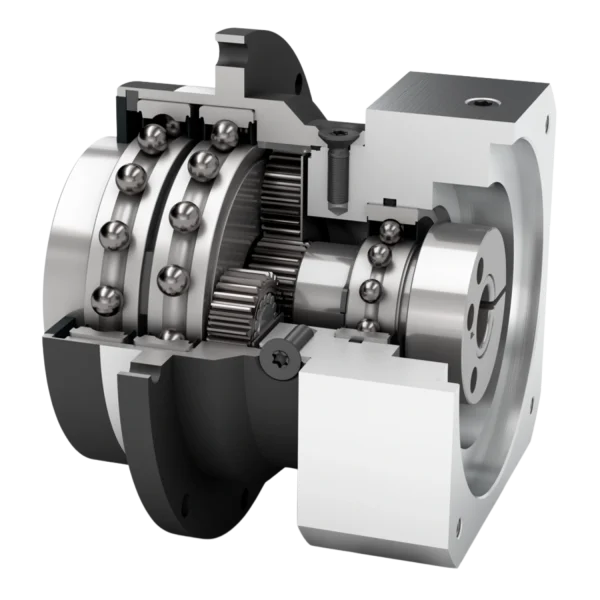

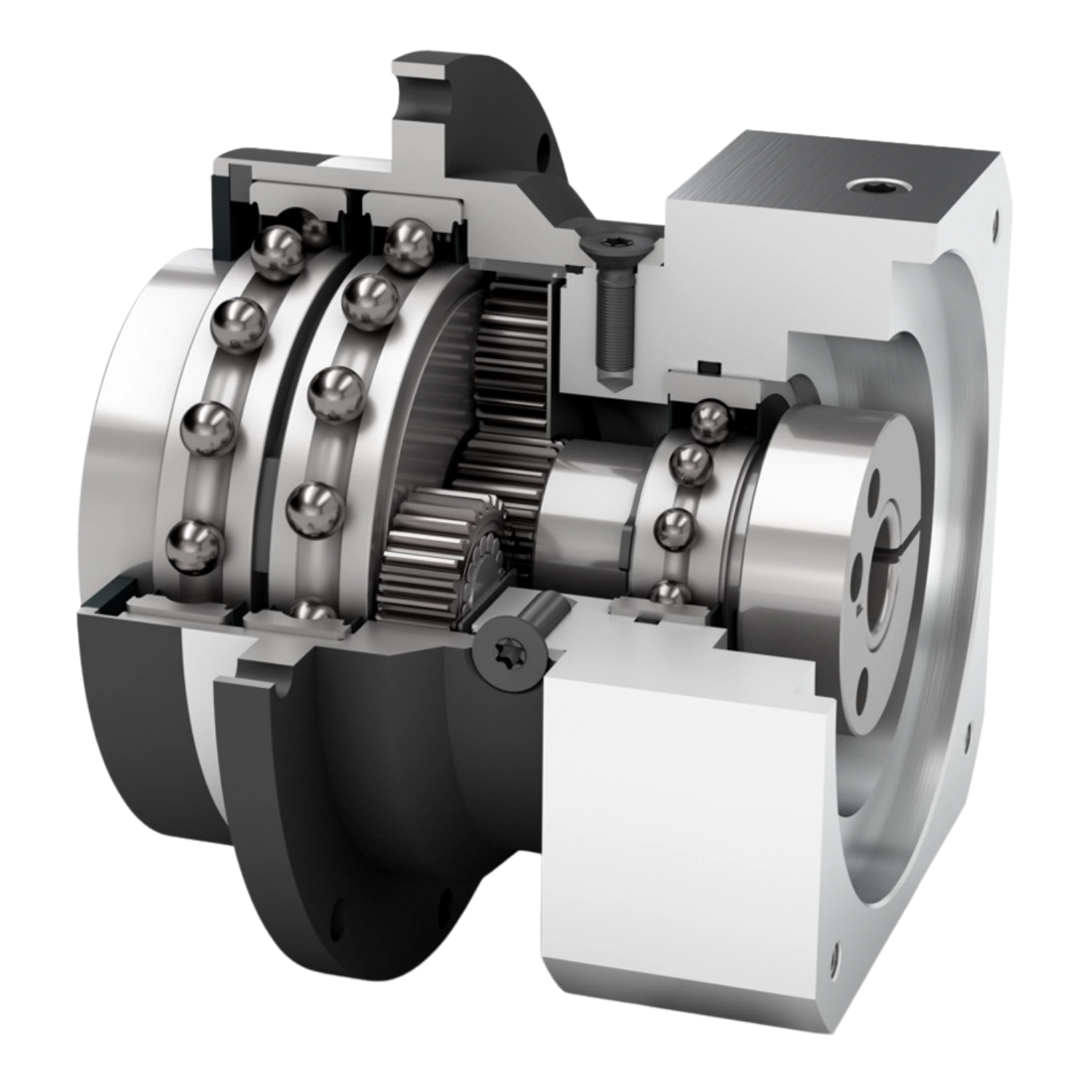

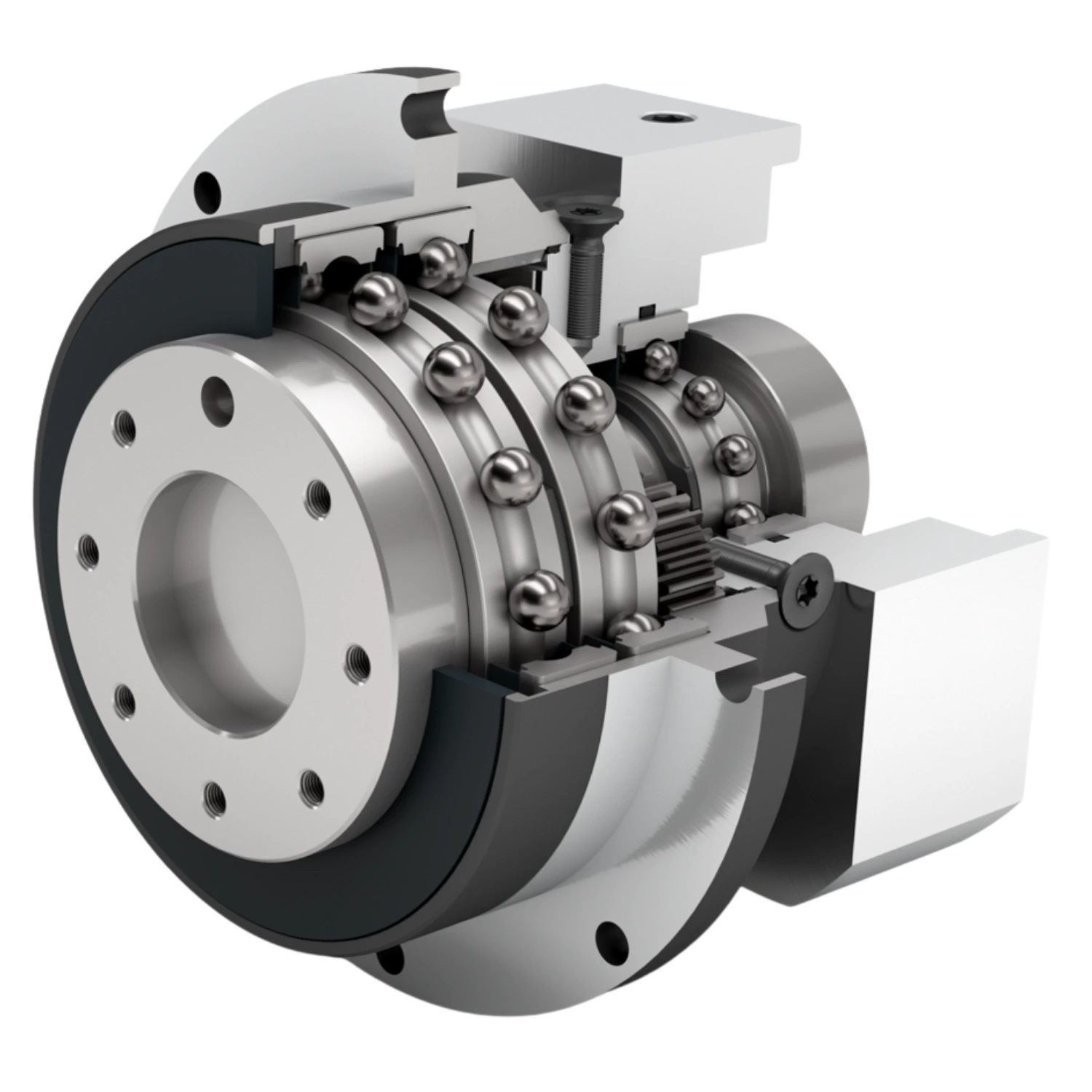

Çok kısa diye bir şey yoktur: PLFE, kompakt flanş çıkış miline sahip planet redüktörümüzdür. Alanın üçte birinden fazla tasarruf sağlar. Standartlaştırılmış flanş arayüzü sayesinde montajı özellikle kolaydır. Entegre merkezleme deliği redüktörün tespit edilmesinde ek bir garanti sağlar.

Özellikler

Ekonomi Serisi
Koaksiyel redüktör
Düz dişli
Sürtünmesi düşük sabit bilyeli rulman
Dairesel, ekstra büyük çıkış flanşı
Oldukça kısa redüktör
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PLFE 055	PLFE 064	PLFE 090	PLFE 110	Kademe
Redüktör çıkış tarafı bağlantı eksen çapı	D11	mm	25	31.5	50	63
Redüktör çıkış flanşı faturası	D13	mm	55	64	90	110
Redüktör çıkış ﬂanş çapı	D14	mm	72	86	118	145
Toplam uzunluk	L1	mm	71.5	69.0	98.5	125.5	1
Toplam uzunluk	L1	mm	84.5	81.5	116.0	152.5	2
Redüktör çıkış mili uzunluğu	L13	mm	19.0	19.5	30.0	29.0

Redüktör Karakteristiği:

			PLFE 055	PLFE 064	PLFE 090	PLFE 110	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10				1
İletim/Tahvil/Ratio oranı			9, 12, 15, 16, 20, 25, 32, 40, 64, 100				2
Tam yükte verim	η	%	97 – 98
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP54
Standart boşluk	j_t	arcmin	<15 – <19	<10 – <12	<7 – <9	<7 – <9
Burulma dayanımı	c_g	Nm /arcmin	1.5 – 5.6	5.1 – 11.9	15.9 – 39.5	29.5 – 88.0
Redüktör ağırlığı	m_G	kg	0.7 – 0.8	1.1 – 1.4	3.0 – 3.7	6.6 – 8.6
Çalışma sessizliği	Q_g	dB(A)	58	58	60	65

Çıkış Mili Taşıma Kapasitesi:

			PLFE 055	PLFE 064	PLFE 090	PLFE 110
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	480 – 550	500 – 550	1200 – 1400	2100 – 2400
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	710 – 840	1200	3000	3300
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	12	12	46	109

Atalet Momenti:

			PLFE 055	PLFE 064	PLFE 090	PLFE 110
Kütlesel atalet momenti	J	kgcm²	0.014 – 0.064	0.064 – 0.210	0.356 – 1.164	1.377 – 3.430

Çıkış Torku:

			PLFE 055	PLFE 064	PLFE 090	PLFE 110	Kademe
Nominal çıkış torku	T_2N	Nm	5 – 15	15 – 40	38 – 115	95 – 195	1
Nominal çıkış torku	T_2N	Nm	5 – 20	15 – 44	38 – 130	95 – 260	2
Maks. çıkış torku	T_2max	Nm	8 – 24	24 – 64	61 – 184	152 – 312	1
Maks. çıkış torku	T_2max	Nm	8 – 32	24 – 70	61 – 208	152 – 416	2
Acil durdurma torku	T_2Stop	Nm	23 – 36	66 – 88	178 – 240	340 – 520	1
Acil durdurma torku	T_2Stop	Nm	27 – 40	80 – 88	190 – 260	380 – 520	2

Redüktör Giriş Dönme Hızı:

			PLFE 055	PLFE 064	PLFE 090	PLFE 110
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	5000	3200 – 4500	2100 – 4000	1850 – 3500
Maks. mekanik dönme hızı	n_1Limit	min^-1	18000	13000	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
