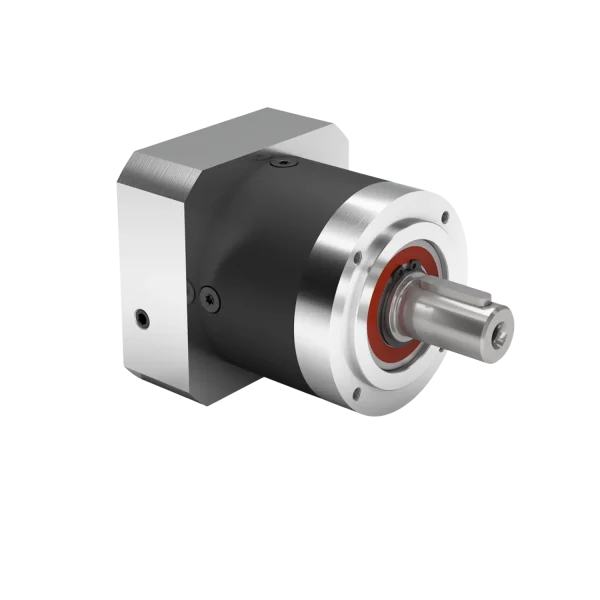

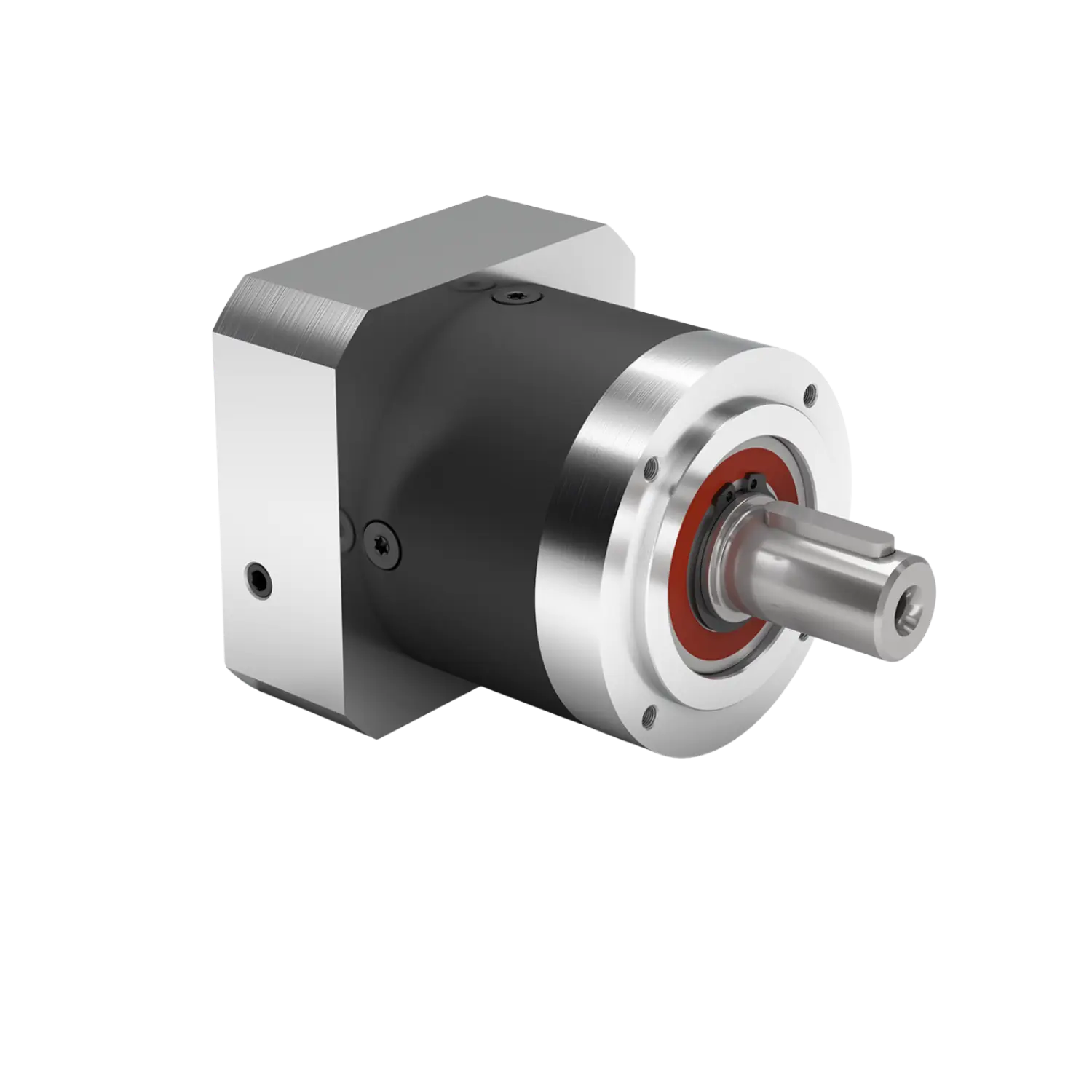

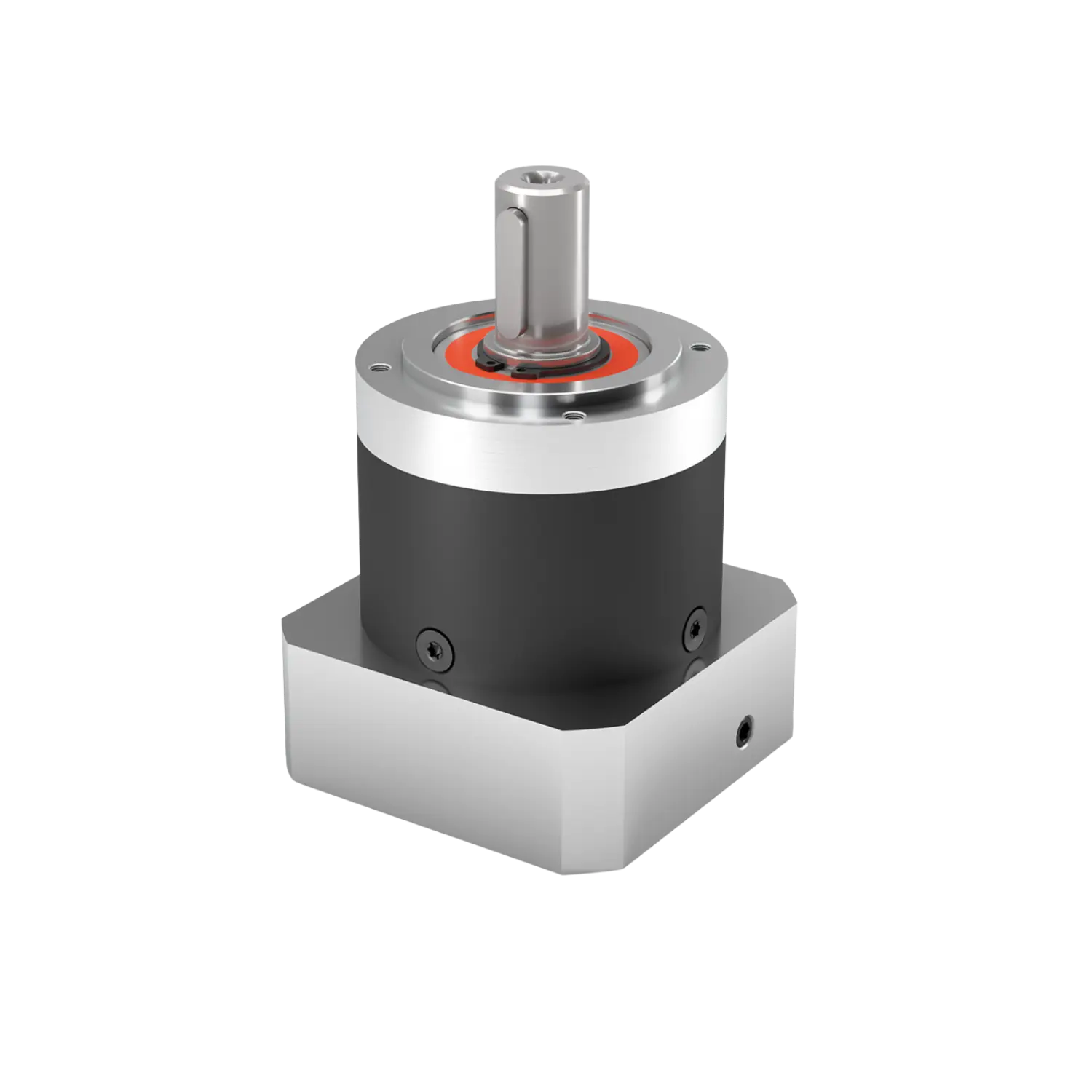

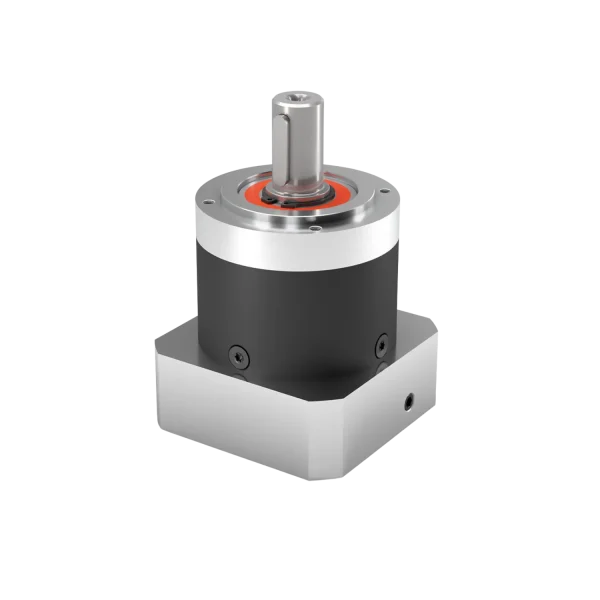

PLE Seri Planet Redüktör

Teklif Alın

PLE bizim fiyat-performans mucizemizdir. Çok hafif, oldukça güçlü ve düşük sürtünmeli yatak konsepti ile optimize edilmiş yağlama sayesinde zorlu üretim döngüleri için yine de uygundur. Cazip ve uygun fiyatlı gerçek bir güç paketidir.

Özellikler

- Ekonomi Serisi
- Koaksiyel redüktör
- Düz dişli

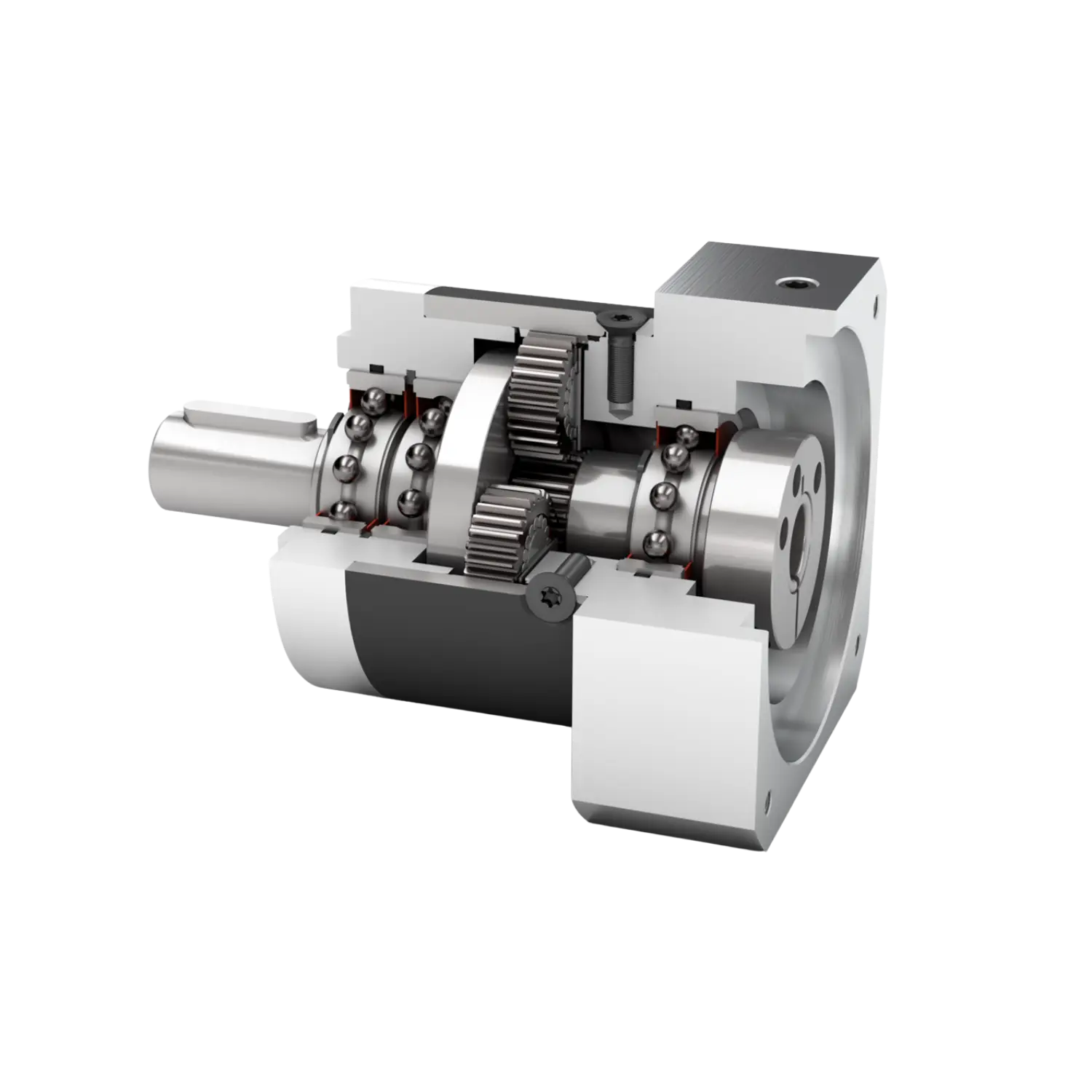

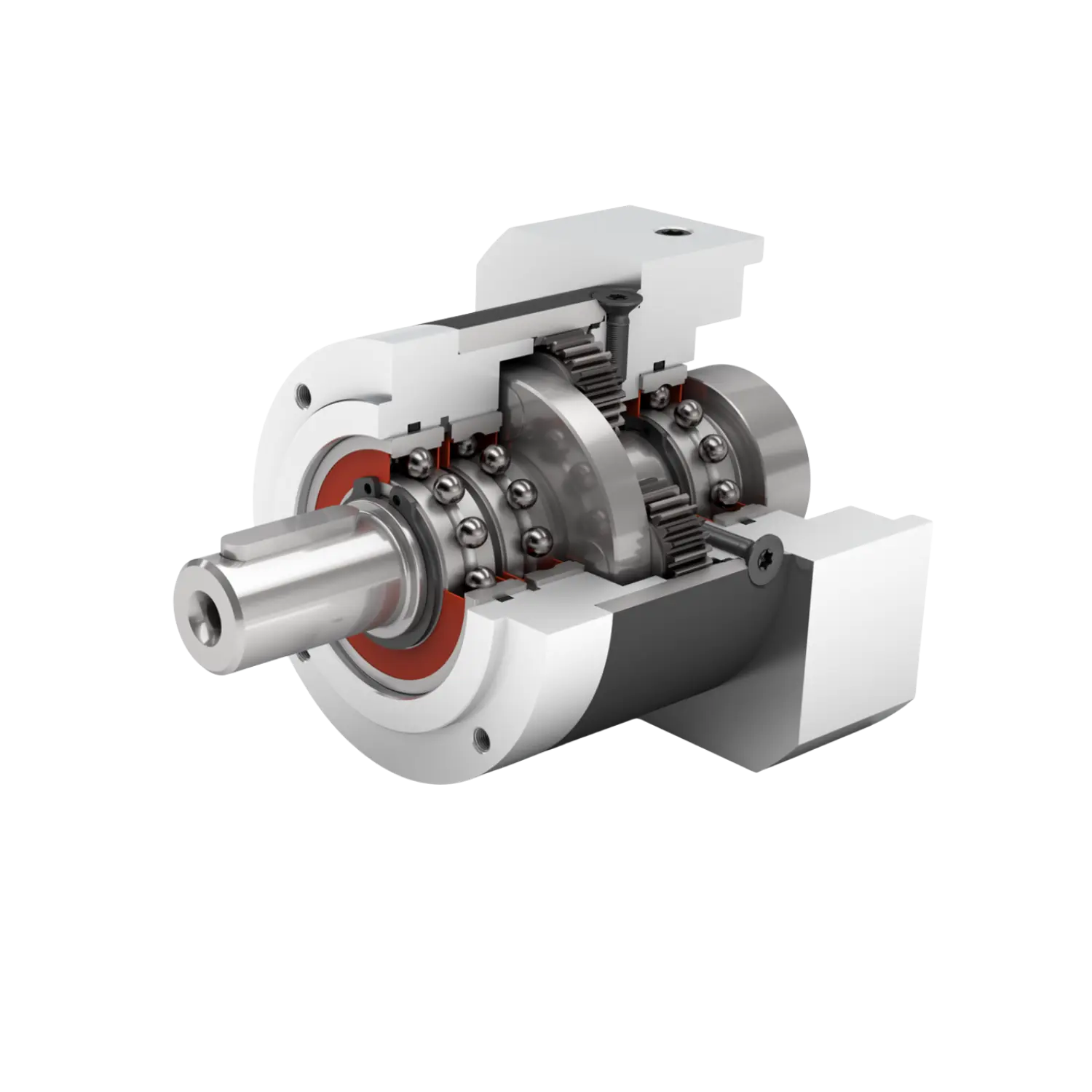

- Sürtünmesi düşük sabit bilyeli rulman
- Dairesel çıkış flanşı
- i=3’ten i=512’e kadar geniş kapsamlı aktarma çeşitliliği
- Dönme yönü aynı
- Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PLE 040	PLE 060	PLE 080	PLE 120	PLE 160	Kademe
Redüktör çıkış mili çapı	D3	mm	10	14	20	25	40
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	26	40	60	80	130
Gövde çapı	D6	mm	40	60	80	115	160
Toplam uzunluk	L1	mm	88.5	106.0	133.5	176.5	255.5	1
			106.5	118.5	150.5	204.0	305.0	2
			114.0	131.0	168.5	231.5	–	3
Redüktör çıkış mili uzunluğu	L3	mm	26	35	40	55	87

Redüktör Karakteristiği:

			PLE 040	PLE 060	PLE 080	PLE 120	PLE 160	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10				3, 4, 5, 8	1
			9, 12, 15, 16, 20, 25, 32, 40, 64				12, 15, 16, 20, 25, 32, 40, 64	2
			60, 80, 100, 120, 160, 200, 256, 320, 512				–	3
Tam yükte verim	η	%	92 – 98
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP54
Standart boşluk	j_t	arcmin	<15 – <22	<10 – <15	<7 – <11	<7 – <11	<6 – <9
Burulma dayanımı	c_g	Nm /arcmin	0.7 – 1.0	2.1 – 2.5	7.2 – 9.8	15.5 – 20.5	57.5 – 72.0
Redüktör ağırlığı	m_G	kg	0.3 – 0.5	0.9 – 1.3	2.1 – 3.2	5.8 – 9.5	17.3 – 23.5
Çalışma sessizliği	Q_g	dB(A)	58	58	60	65	70

Çıkış Mili Taşıma Kapasitesi:

			PLE 040	PLE 060	PLE 080	PLE 120	PLE 160
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	160 – 200	340 – 400	600 – 700	1500 – 1750	4200 – 5000
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	160 – 200	450 – 500	900 – 1000	2100 – 2500	6000 – 7000
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	6	14	29	101	474

Atalet Momenti:

			PLE 040	PLE 060	PLE 080	PLE 120	PLE 160
Kütlesel atalet momenti	J	kgcm²	0.014 – 0.027	0.065 – 0.128	0.359 – 0.654	1.378 – 2.361	3.502 – 11.999

Çıkış Torku:

			PLE 040	PLE 060	PLE 080	PLE 120	PLE 160	Kademe
Nominal çıkış torku	T_2N	Nm	5 – 15	15 – 40	38 – 115	95 – 195	400 – 450	1
			8 – 20	18 – 44	50 – 130	120 – 260	450 – 800	2
			8 – 20	18 – 44	50 – 120	120 – 260	–	3
Maks. çıkış torku	T_2max	Nm	8 – 24	24 – 64	61 – 184	152 – 312	640 – 720	1
			12 – 32	29 – 70	80 – 208	192 – 416	720 – 1280	2
			12 – 32	29 – 70	80 – 192	192 – 416	–	3
Acil durdurma torku	T_2Stop	Nm	23 – 36	66 – 88	178 – 240	340 – 520	800 – 900	1
			27 – 40	80 – 88	190 – 260	380 – 520	900 – 1600	2
			27 – 40	80 – 88	190 – 240	380 – 520	–	3

Redüktör Giriş Dönme Hızı:

			PLE 040	PLE 060	PLE 080	PLE 120	PLE 160
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	5000	4500	2500 – 4000	2500 – 3500	900 – 3000
Maks. mekanik dönme hızı	n_1Limit	min^-1	18000	13000	7000	6500	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
