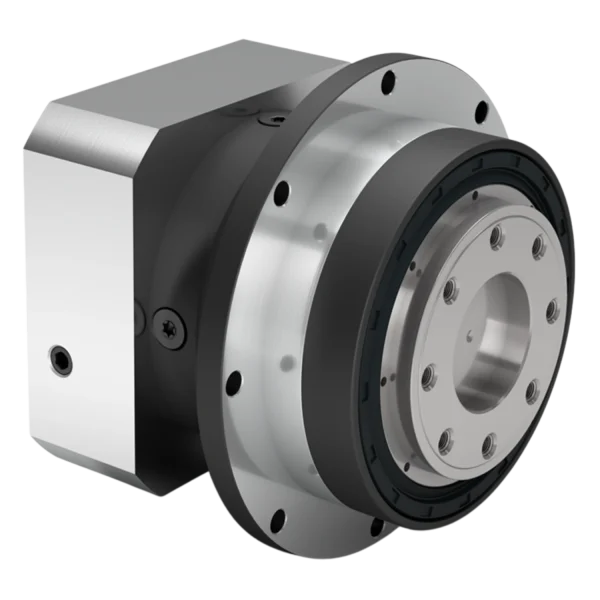

PFHE Seri Planet Redüktör

Teklif Alın

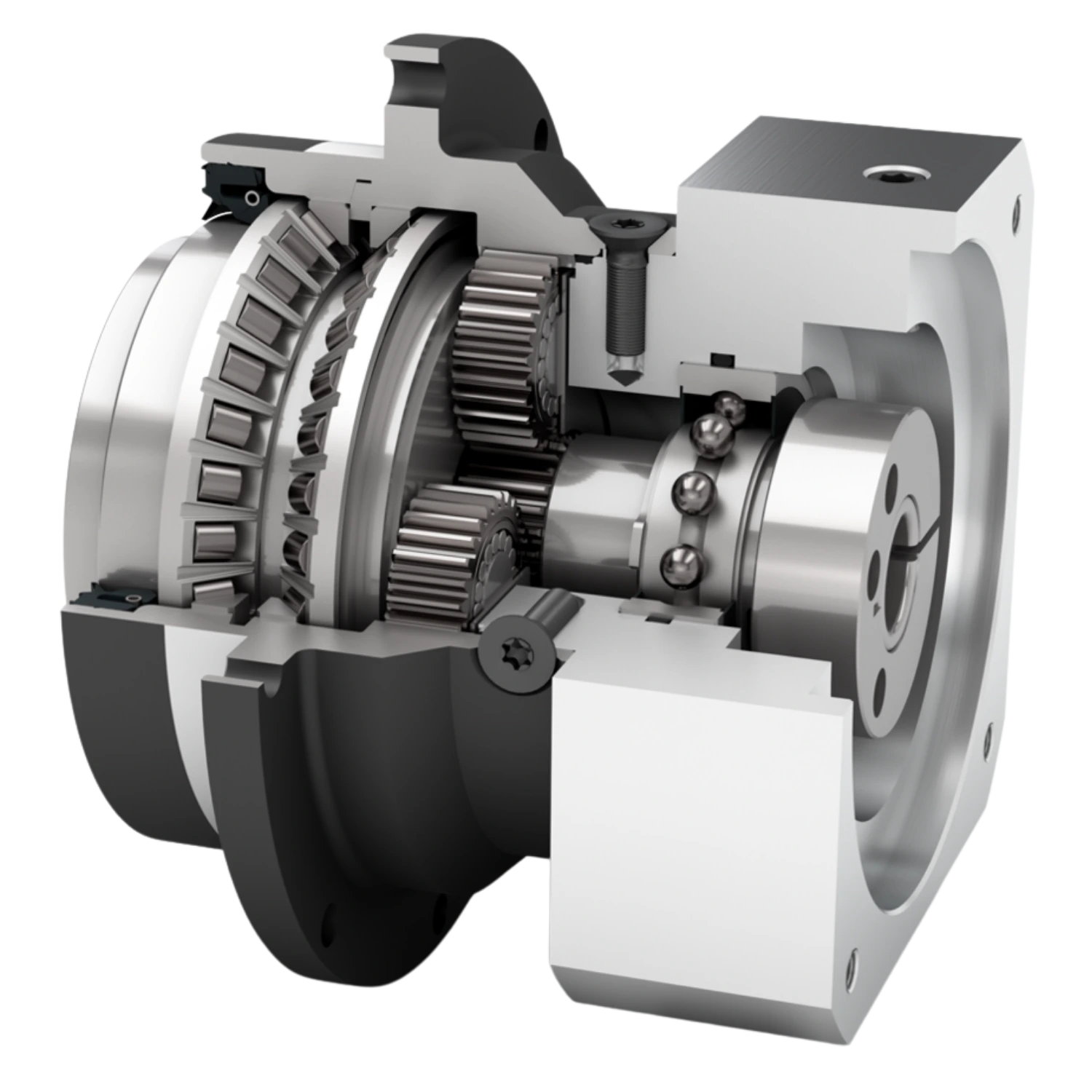

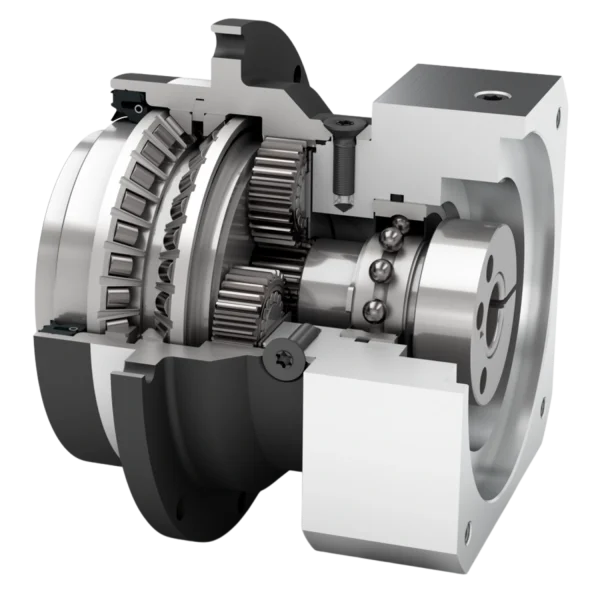

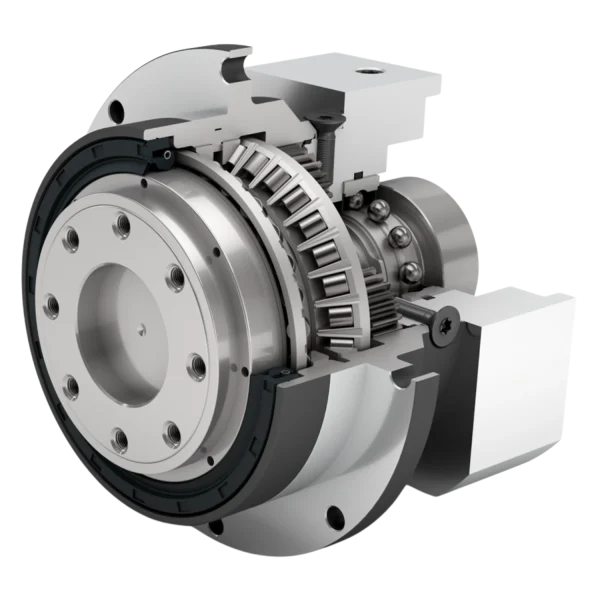

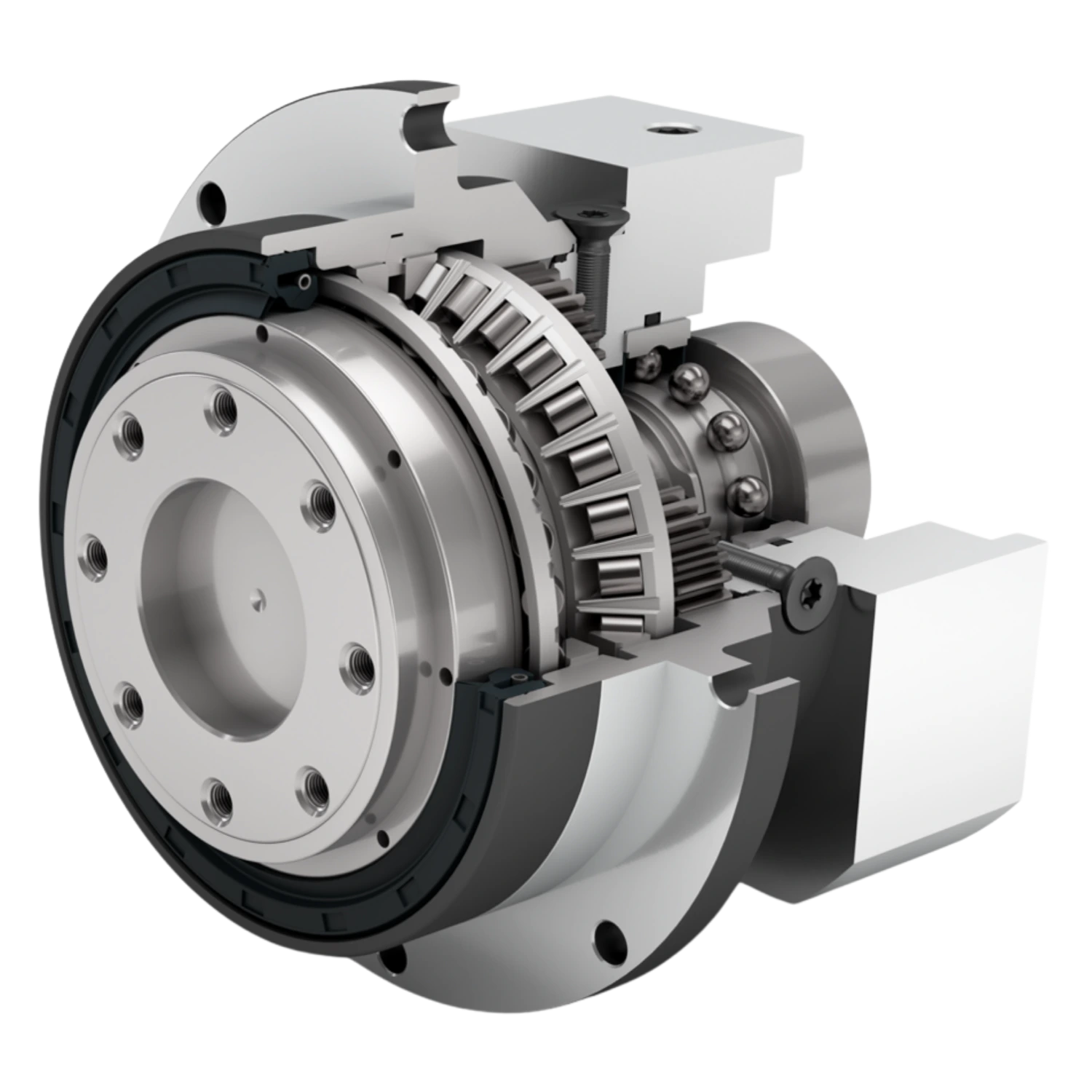

PFHE, yüksek radyal yüklerin meydana geldiği yüksek yük uygulamaları için cazip fiyatlı bir alternatif sunar. ISO 9409-1’e göre flanşlı çıkış mili ile birlikte özel, ön gerdirmeli konik makaralı rulmanlar, PFHE’yi son derece esnek hale getirmektedir. Kullandığı radyal mil keçesi sayesinde bu redüktör, çıkış tarafında IP65 koruma sınıfının gereklerini yerine getirir ve en elverişsiz koşullara dahi karşı koyar.

Özellikler

Ekonomi Serisi
Koaksiyel redüktör
Düz dişli
Öngerilimli eğik bilyalı rulman
Radyal mil keçesi

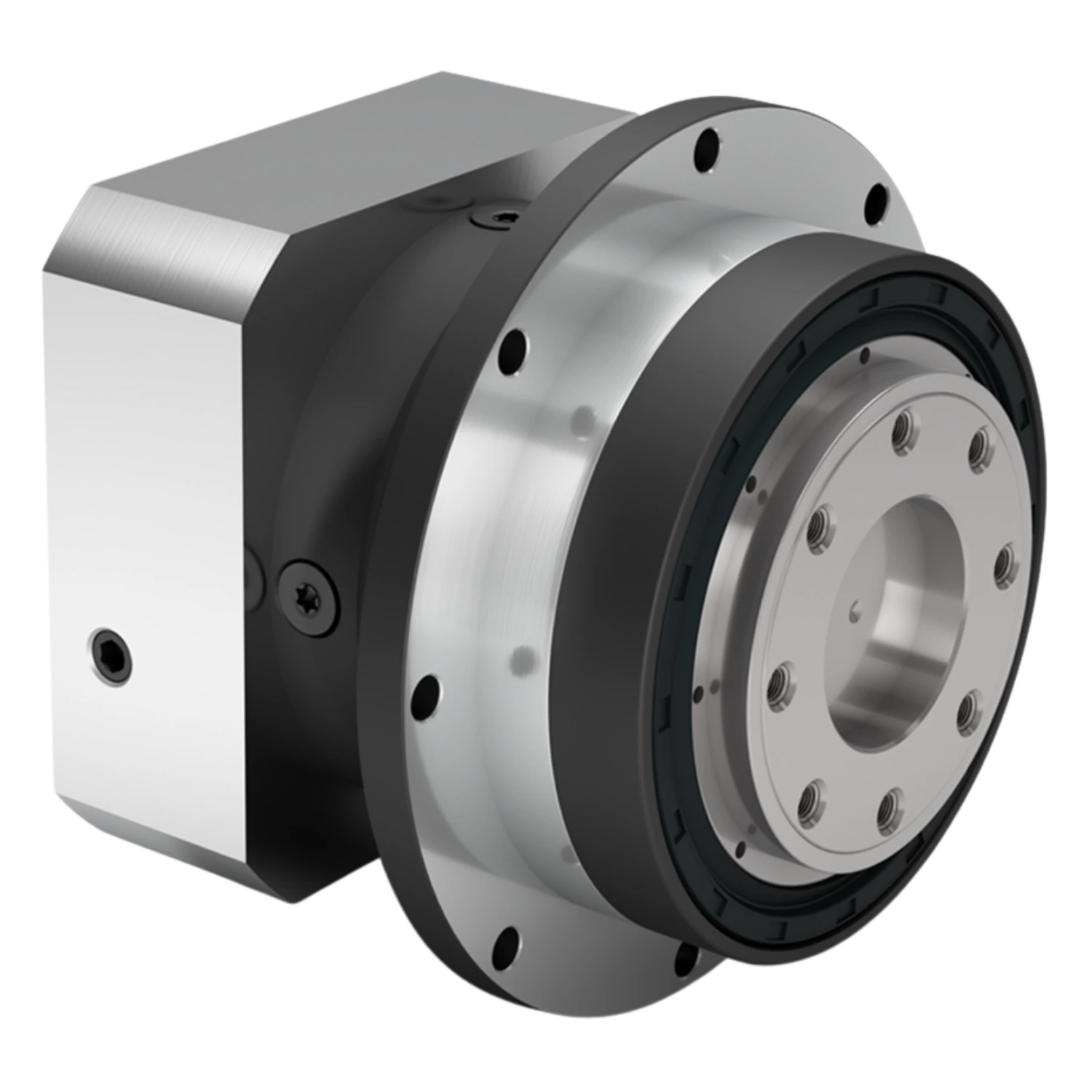

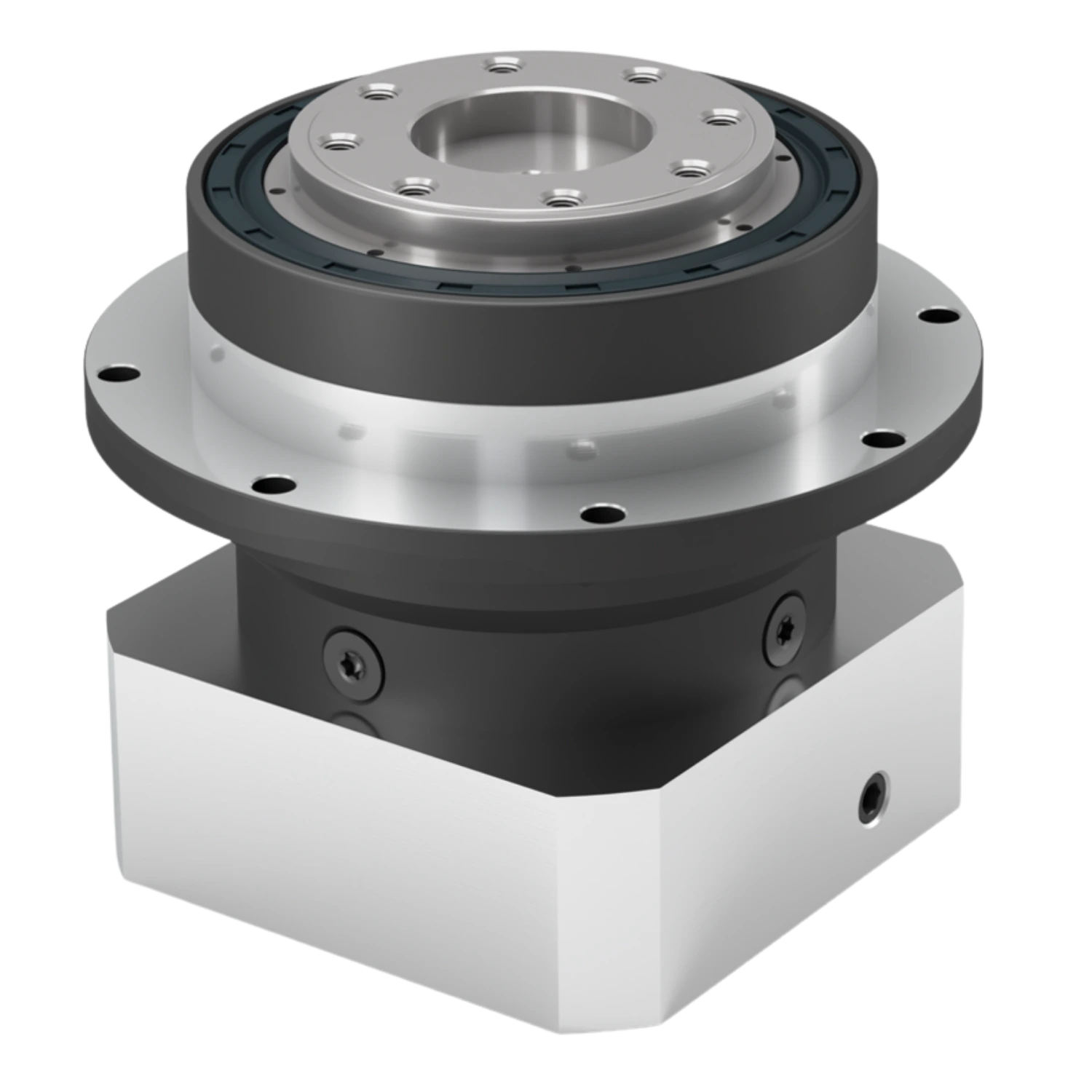

Dairesel, ekstra büyük çıkış flanşı
Oldukça kısa redüktör
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			PFHE 064	PFHE 090	PFHE 110	Kademe
Redüktör çıkış tarafı bağlantı eksen çapı	D11	mm	31.5	50	63
Redüktör çıkış flanşı faturası	D13	mm	64	90	110
Redüktör çıkış ﬂanş çapı	D14	mm	86	118	145
Toplam uzunluk	L1	mm	72.0	100.5	117.0	1
Toplam uzunluk	L1	mm	84.5	118.0	144.0	2
Redüktör çıkış mili uzunluğu	L13	mm	19.5	30.0	29.0

Redüktör Karakteristiği:

			PFHE 064	PFHE 090	PFHE 110	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10			1
İletim/Tahvil/Ratio oranı			9, 12, 15, 16, 20, 25, 32, 40, 64, 100			2
Tam yükte verim	η	%	97
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP65
Standart boşluk	j_t	arcmin	<10 – <12	<7 – <9	<7 – <9
Burulma dayanımı	c_g	Nm /arcmin	5.0 – 11.5	15.7 – 38.5	30.0 – 95.0
Redüktör ağırlığı	m_G	kg	1.1 – 1.4	3.1 – 3.8	6.0 – 8.1
Çalışma sessizliği	Q_g	dB(A)	60	62	65

Çıkış Mili Taşıma Kapasitesi:

			PFHE 064	PFHE 090	PFHE 110
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	2000 – 2300	3650 – 4100	4550 – 5150
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	2500 – 2850	4800 – 5450	5600 – 6450
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	110	278	407

Atalet Momenti:

			PFHE 064	PFHE 090	PFHE 110
Kütlesel atalet momenti	J	kgcm²	0.064 – 0.224	0.356 – 1.170	1.377 – 3.658

Çıkış Torku:

			PFHE 064	PFHE 090	PFHE 110	Kademe
Nominal çıkış torku	T_2N	Nm	15 – 40	38 – 115	95 – 195	1
Nominal çıkış torku	T_2N	Nm	15 – 44	38 – 130	95 – 260	2
Maks. çıkış torku	T_2max	Nm	24 – 64	61 – 184	152 – 312	1
Maks. çıkış torku	T_2max	Nm	24 – 70	61 – 208	152 – 416	2
Acil durdurma torku	T_2Stop	Nm	66 – 88	178 – 240	340 – 520	1
Acil durdurma torku	T_2Stop	Nm	80 – 88	190 – 260	380 – 520	2

Redüktör Giriş Dönme Hızı:

			PFHE 064	PFHE 090	PFHE 110
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	2100 – 4500	1550 – 4000	1350 – 3500
Maks. mekanik dönme hızı	n_1Limit	min^-1	7500	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
