NGV Uygulamaya Özel Planet Redüktör

Teklif Alın

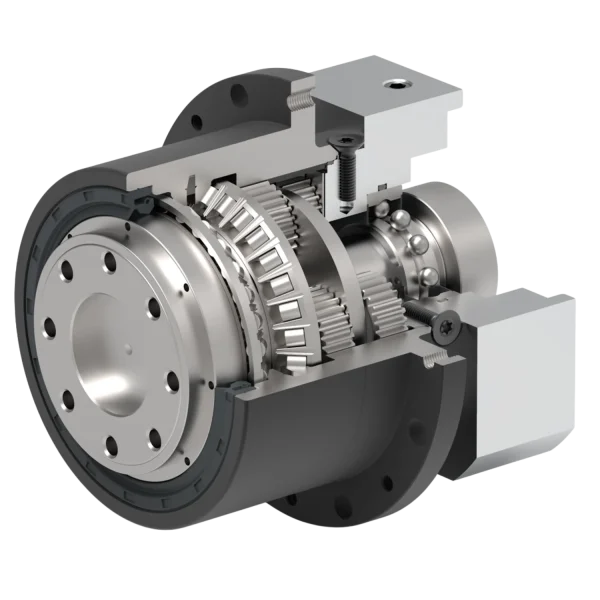

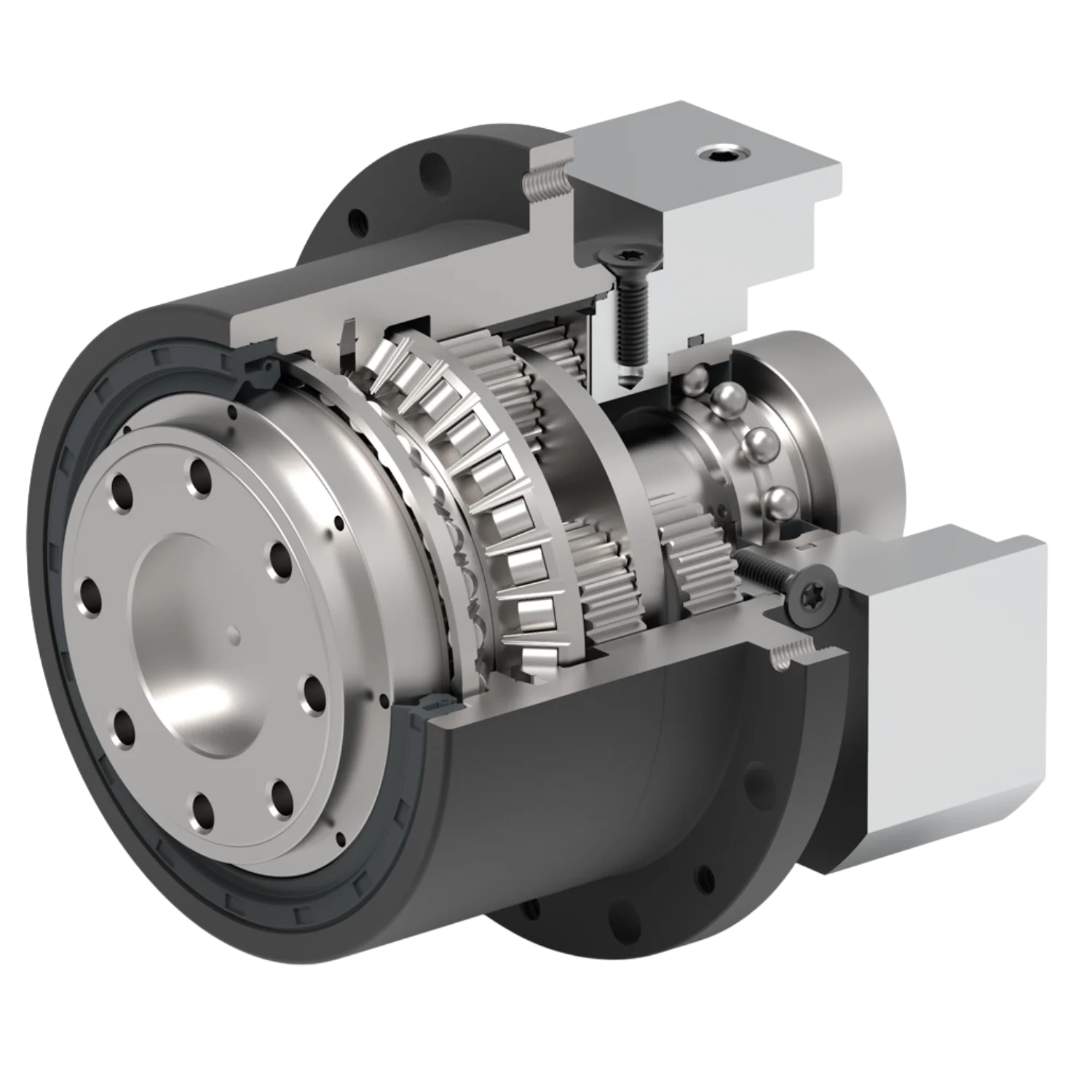

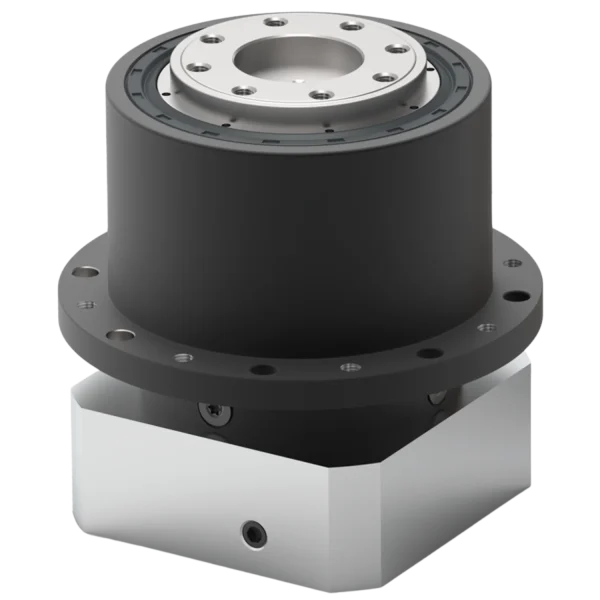

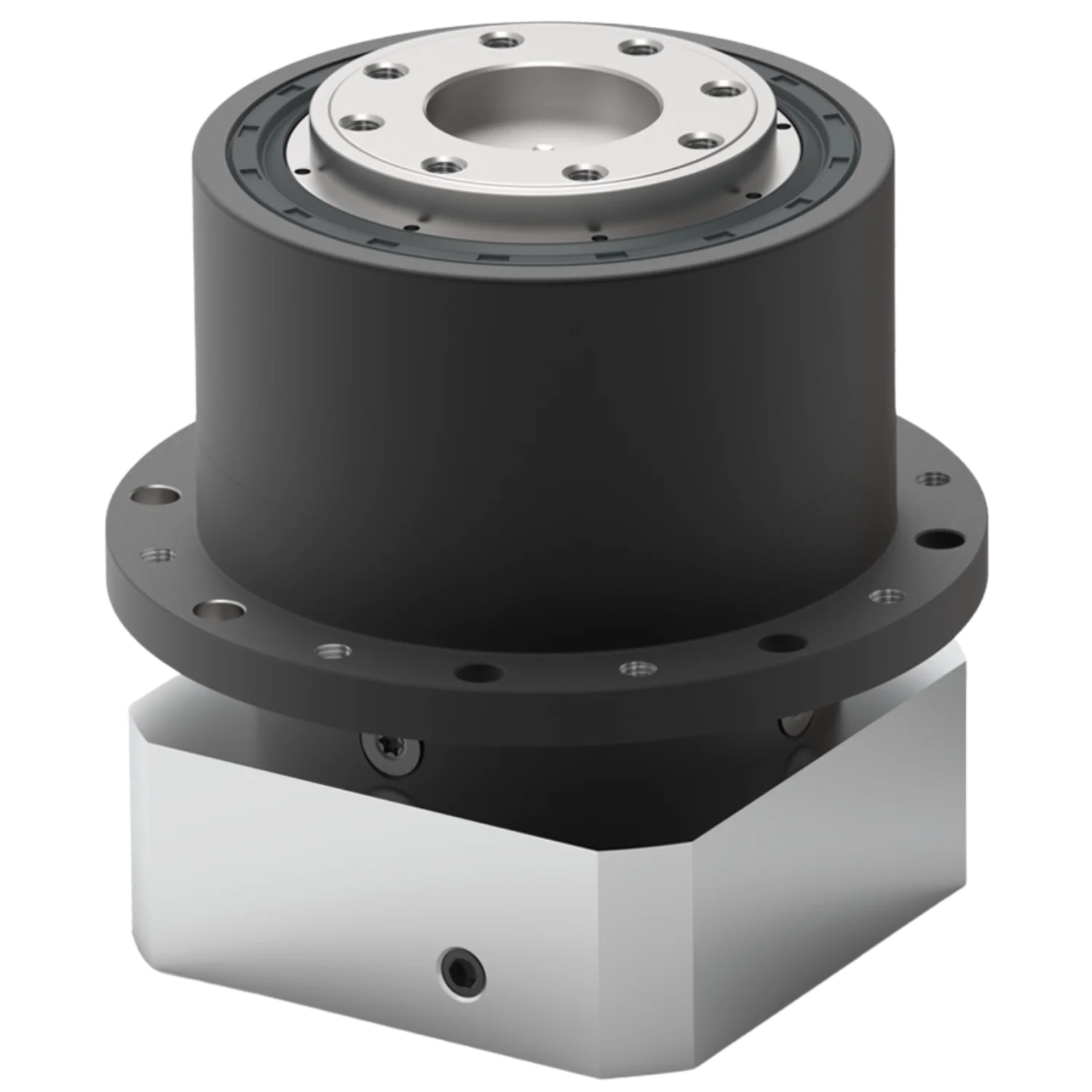

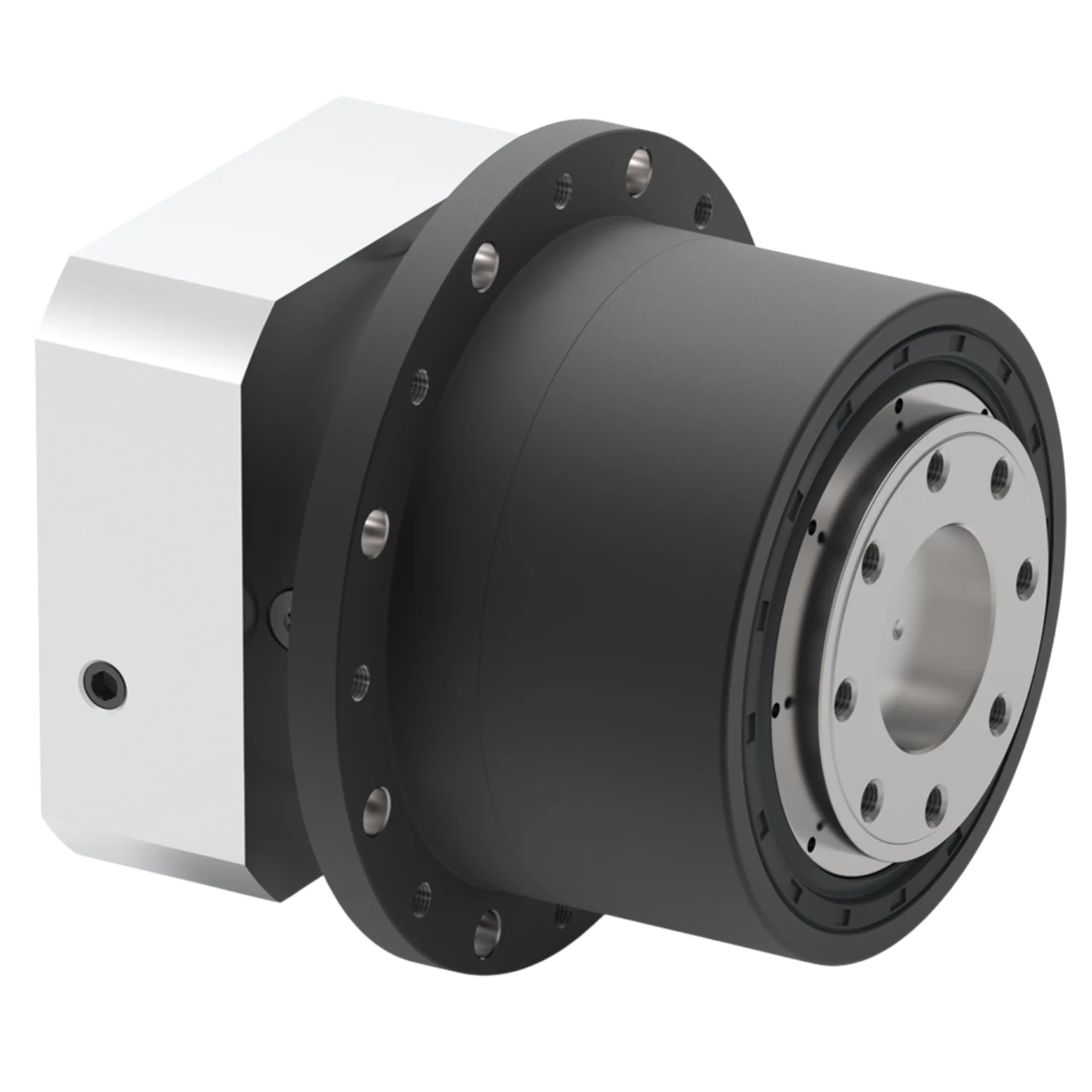

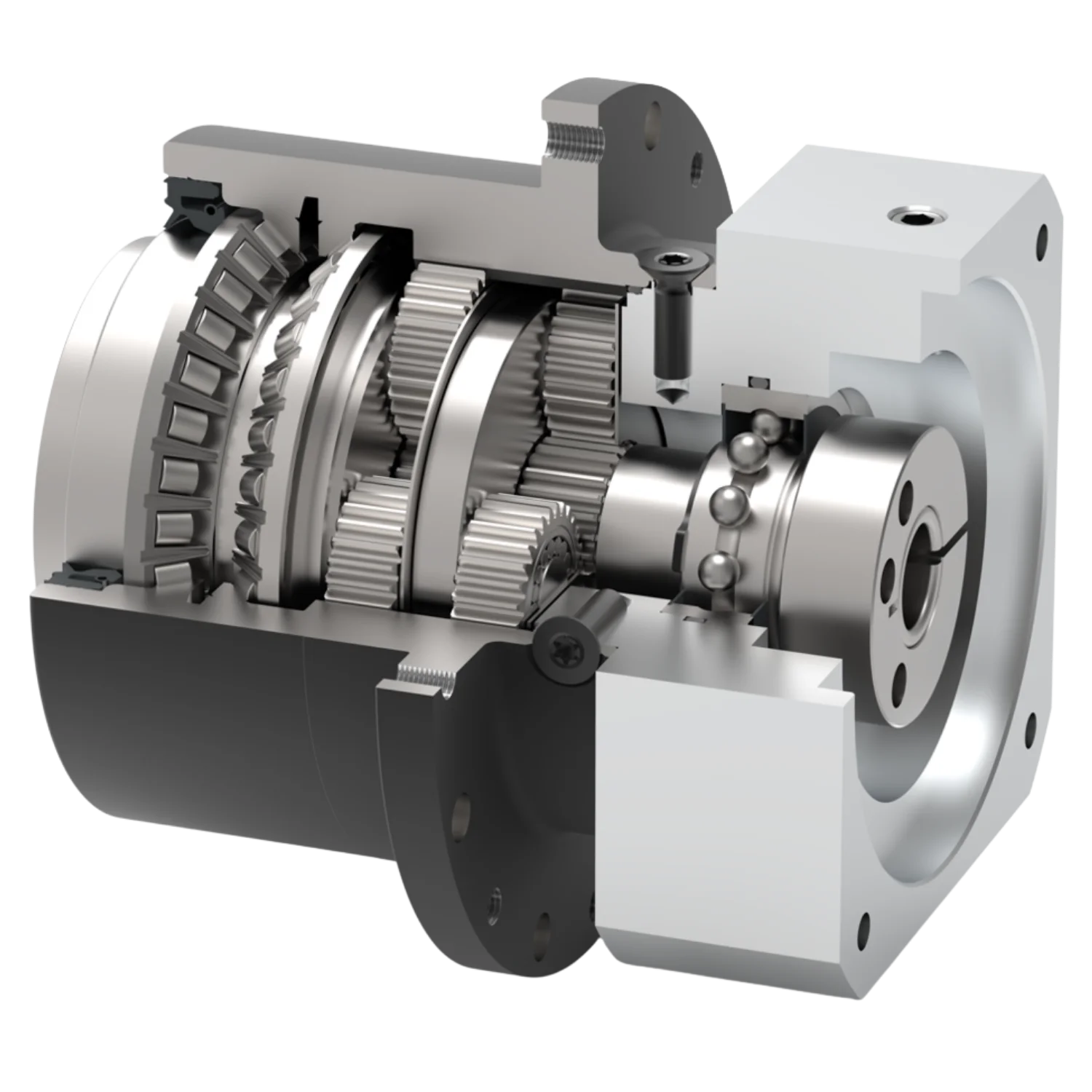

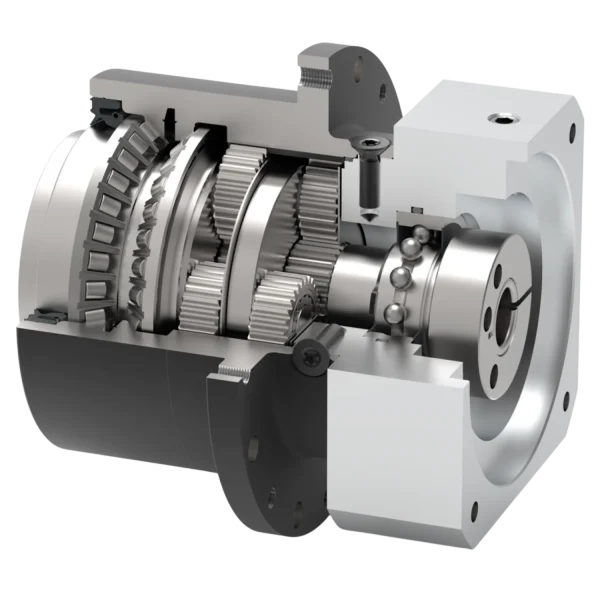

Sürücüsüz taşıma sistemleri, tahrik teknolojisi için özel gereksinimlere sahiptir. Bunlar arasında yüksek radyal yükler, yer tasarrufu sağlayan tasarım, 7/24 kullanım ve enerji verimliliği bulunmaktadır. NGV planet redüktörümüz özel tahrik yatağı konsepti ve araç şasisine doğrudan montaj imkanıyla tam da bu talepleri yerine getirir.

Özellikler

Uygulamaya özgü redüktörler
Koaksiyel redüktör
Düz dişli
Öngerilimli eğik bilyalı rulman
Radyal mil keçesi

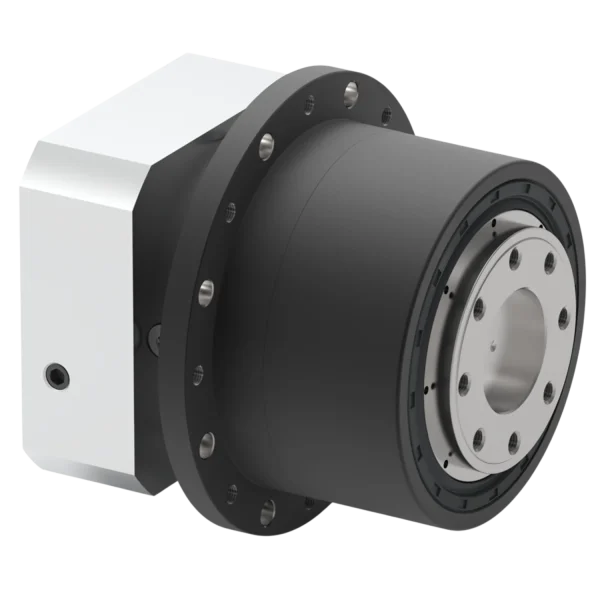

Dairesel, ekstra büyük çıkış flanşı
Ekstra uzun merkezleme çapı
Oldukça kısa redüktör
Dönme yönü aynı
Aktarma kolunun diskli modeli

Doğrudan montaj

Montaj ara yüzü redüktörün doğrudan araca monte edilmesini sağlar. Başka herhangi bir adaptöre ihtiyaç duyulmaz.

Azaltılmış montaj mesafesi

Redüktör neredeyse tamamen tekerlekle çevrelenmiştir. Bu nedenle araçta gereken montaj mesafesi minimuma indirilmiştir.

Yüksek yük kapasitesi

Ön gerilmeli, karşılıklı çift konik makaralı rulmanlar çok yüksek radyal kuvvetlere izin verir.

Yüksek verimlilik ve güvenilirlik

Neugart Economy serisinin kanıtlanmış redüktör tipi, yüksek derecede verimlilik ile karakterize edilmiştir. Ömür boyu yağlama özelliği sayesinde sürekli çalışma sırasında bile bakım gerektirmez ve son derece güvenilirdir.

Motordan bağımsız

Farklı motor adaptörleri kullanarak, hemen hemen her motoru monte etmek mümkündür. Motoru doğrudan monte etmek de mümkündür.

NGV Tekerlekli Redüktör Geometrik Bilgiler:

			NGV064	NGV090	NGV110
Tekerlek çapı	D50	mm	160	200	250
Tekerlek çapı	L50		98.5	130.5	158.0
Flanş ile tekerlek dış kenarı mesafesi	L51		58.0	72.0	94.0
Flanş ile tekerlek iç kenarı mesafesi	L52		8.0	12.0	14.0

NGV Redüktör Geometrik Bilgiler:

			NGV064	NGV090	NGV110
Redüktör çıkış mili faturası	D10	mm	20	31,5	40
Redüktör çıkış tarafı bağlantı eksen çapı	D11		31,5	50	63
Redüktör çıkış mili faturası	D12		40	63	80
Redüktör çıkış flanşı faturası	D13		70	94	120
Redüktör çıkış ﬂanş çapı	D14		92	120	158
Redüktör çıkış montaj delik çapı	D16		Ø 5,4 8×45°	Ø 6,6 8×45°	Ø 9 8×45°
Redüktör çıkış flanşı 4 delik ekseni	D17		82	108	142
Min. toplam uzunluk	L1		84,5	118	144
Redüktör çıkış ﬂanşı kalınlığı	L8		6	8	10
Redüktör çıkış mili fatura derinliği	L10		4	6	6
Redüktör çıkış mili fatura derinliği	L11		3	6	6,5
Redüktör çıkış ﬂanşı fatura derinliği	L12		10	15	21
Redüktör çıkış mili uzunluğu	L13		44	59,5	80
Bağlanabilir maks. motor mil çapı	D26		11	19	24
			14	24	35
			19	–	–
Motor mili çapı j6/k6*	D20		5 – 19	8 – 24	11-35
Bağlanabilir motor mili uzunluğu	L20		* Bu ölçüler motor/redüktör flanşlarına göre değişir. Giriş tarafı flanş geometrisi her motor tipi için Tec Data Finder ile oluşturulabilir www.neugart.com
Motor faturası çapı	D21
Adet x diş x diş derinliği	G2		8 x M5x7	8 x M6x10	12 x M6x12
Adet x diş	G4		8 x M5	8 x M6	8 x M8

NGV Tekerlek Geometrik Bilgiler:

			NGV tekerlek 160	NGV tekerlek 200	NGV tekerlek 250
Tekerlek dış çapı	D50	mm	160	200	250
Tekerlek genişliği	W2		50	60	80
Jant iç çapı	W3		114	155	183
Merkezleme faturası dış çapı	W4		20	31.5	40
Jant derinliği	W5		36	47.5	66
Cıvata bağlantısı delik merkezi (PCD) çapı	W6		31.5	50	63
Cıvata kafa çapı	W7		8 x Ø 10	8 x Ø 11	12 x Ø 11
Cıvata delik çapı	W8		8 x Ø 5.5	8 x Ø 6.6	12 x Ø 6.6

Redüktör Karakteristiği:

			NGV064	NGV090	NGV110
İletim/Tahvil/Ratio oranı	i		9,12,15,16,20,25,32,40,64
Tam yükte verim	ƞ	%	≥ 95
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_{min /}T_max	°C	-25 / 90
Koruma sınıfı			IP 65 (Çıkış tarafında)
Standart boşluk	j_t	arcmin	≤ 12	≤ 9	≤ 9
Burulma dayanımı	c_g	Nm/arcmin	7.3 – 11.5	19.5 – 38.5	52 – 95
Redüktör ağırlığı	m_G	kg	1.6 – 1.7	4.0	8.5 – 8.7
Çalışma sessizliği	Q_g	db(A)	60	62	65

Çıkış Mili Taşıma Kapasitesi:

			NGV064	NGV090	NGV110
20.000h için radyal kuvvet / 30.000h için radyal kuvvet	F_{r20,000h /}F_r30.000h	N	2000 – 2300	3650 – 4100	4550 – 5150
20.000h için eksenel kuvvet / 30.000h için eksenel kuvvet	F_{a20.000h /}F_a30,000h	N	2500 – 2850	4800 – 5450	5600 – 6450

Atalet Momenti:

			NGV064	NGV090	NGV110
Kütlesel atalet momenti	J_g	kgcm²	0.066 – 0.132	0.367 – 0.667	1.416 – 2.432

Çıkış Torku:

			NGV064	NGV090	NGV110
Nominal çıkış torku	T_2N	Nm	18 – 44	50 – 130	120 – 260
Maks. çıkış torku	T_2Max	Nm	29 – 70	80 – 208	192 – 416
Acil durdurma torku	T_2Stop	Nm	80 – 88	190 – 260	380 – 500

Redüktör Giriş Dönme Hızı:

			NGV064	NGV090	NGV110
T_2N S1, ve ortalama ısıda dönme hızı	n_1n	min^-1	4500	4000	3300 – 3500
Maks. mekanik dönme hızı	N_1Limit	min^-1	7500	7000	6500

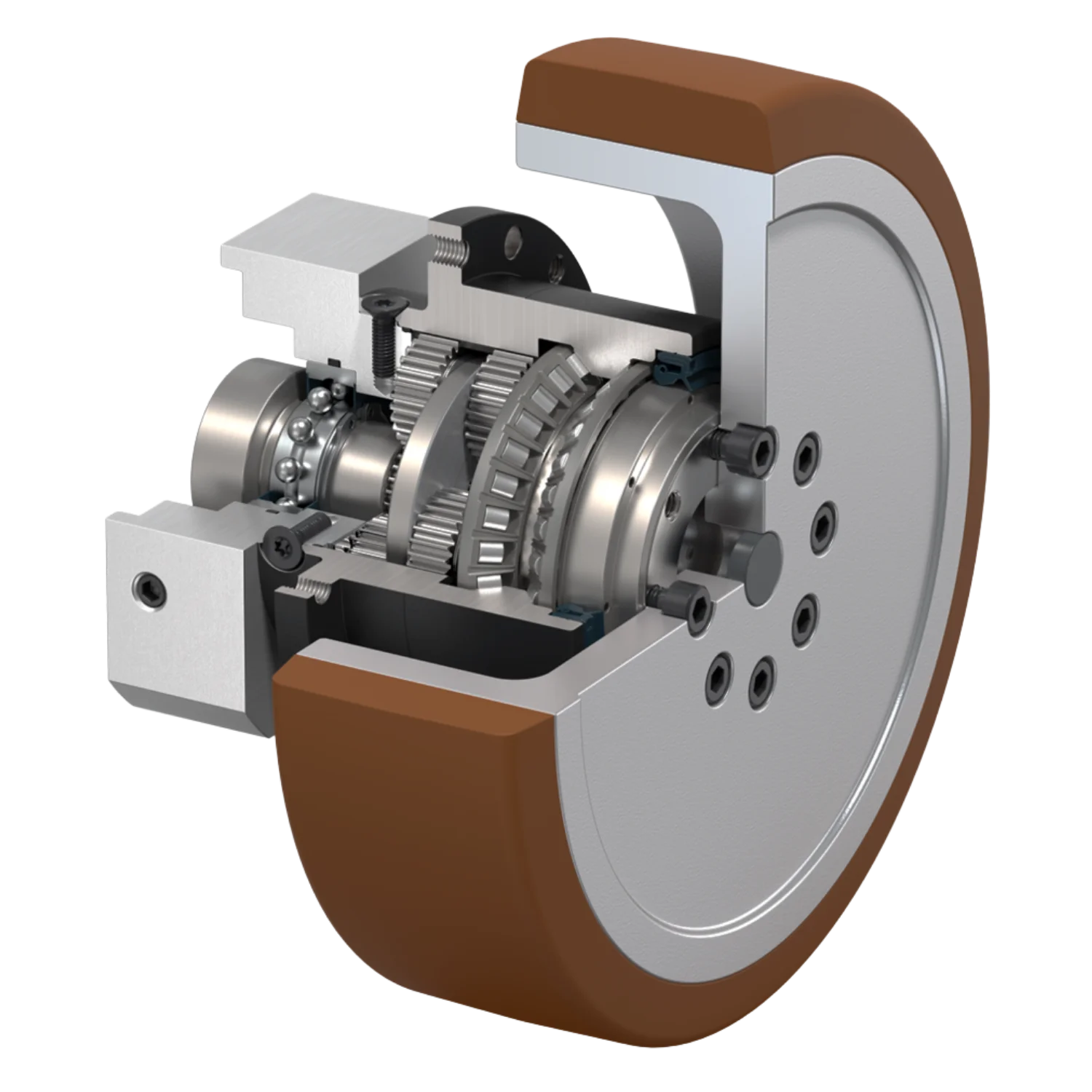

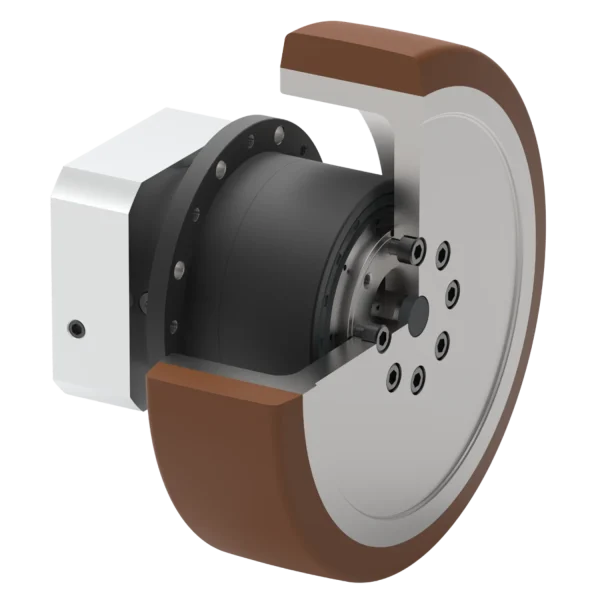

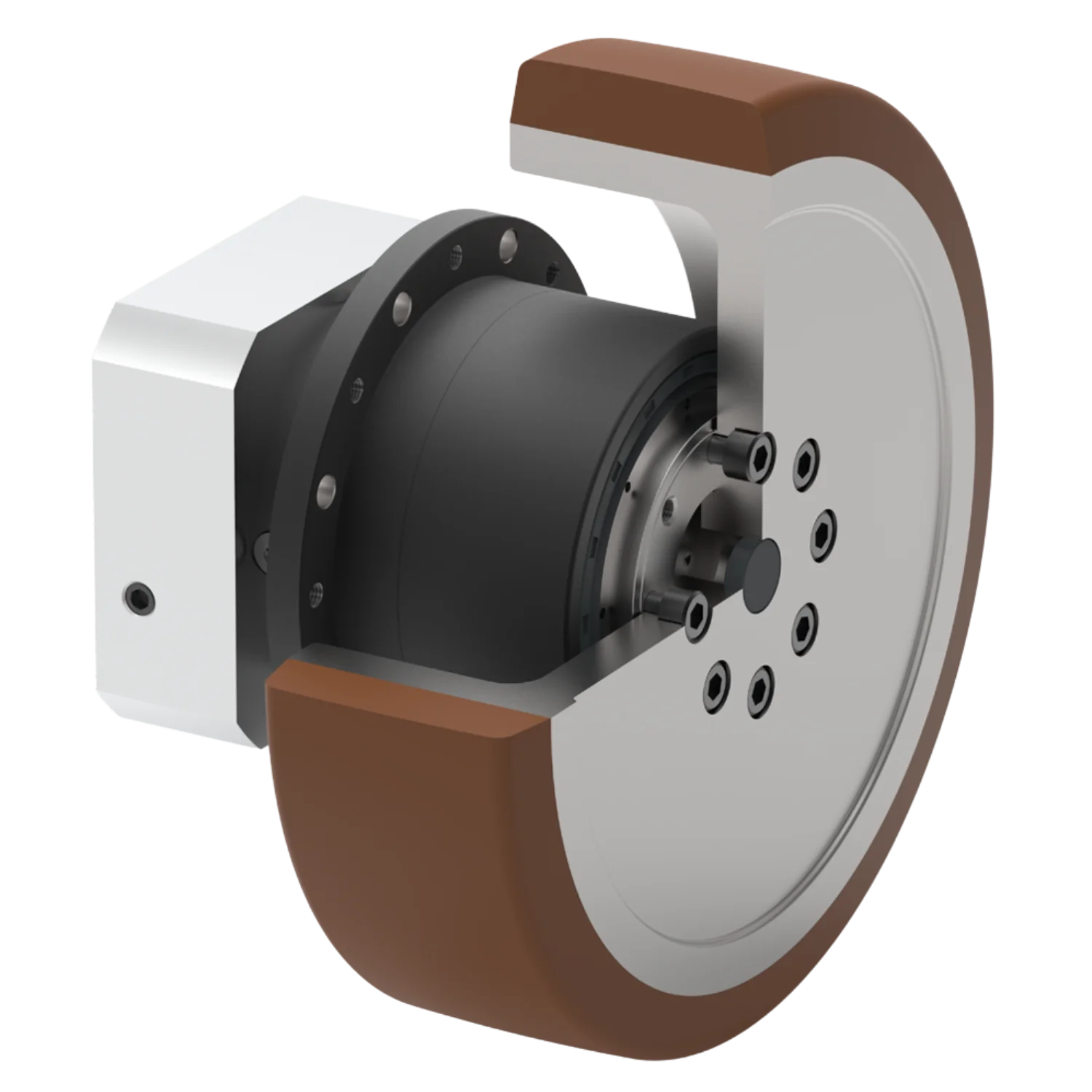

NGV tekerlek

Özellikle NGV redüktöründe kullanım için NGV tekerleği geliştirildi. Redüktör ve tekerlek kombinasyonu birbirine mükemmel şekilde uyarlanmış ve redüktörün tam taşıma kapasitesini ortaya çıkarmaktadır. Üç gövde ölçüsünde temin edilebilir: her redüktör gövde ölçüsü için uygun bir tekerlek mevcuttur. Poliüretan tekerlek kaplaması üniversal, güçlü ve uzun ömürlüdür.

Tekerlekli Redüktör Teknik Veri:

			NGV064	NGV090	NGV110
Maksimum dinamik yük kapasitesi		kg	350	675	1075
Maksimum hız	v	m/s	2
Pozisyon hassasiyeti		mm	0.3	0.4	0.4
Toplam ağırlık		kg	3.9	7.7	16.4

NGV Tekerlek Karakteristiği:

			NGV tekerlek 160	NGV tekerlek 200	NGV tekerlek 250
Tekerlek üreticisi Blickle firmasının açıklamaları
Ağırlık	m	kg	ca. 2.3	ca. 3.7	ca. 7.6
Kütlesel atalet	J_r	kgcm²	74	203	644
Yuvarlanma direnci		N	65	95	165
Sürtünme katsayısı (statik sürtünme)		µ	> 0.25
Zemin koruması (tekerleğin yüzey basıncına karşılık gelir)		N/mm²	8.0
Sıcaklık aralığı			-30°C ile +70°C arası, kısa süreli +90°C kadar. Yük taşıma kapasitesi +40°C üzerindeki ortam sıcaklıklarında azalır.
Lastik			Blickle Besthane®
Lastik rengi			Kahverengi
Lastik sertliği			92° Shore A
Jant			Gri dökme demir
Jant rengi			Gümüş gri
Korozyon koruması			Jant, boyalı
Lastik kaplama özellikleri (Kaplama üreticisine göre)			Sessiz çalışma, çok düşük yuvarlanma direnci, yüksek dinamik zorlanma, zemine zarar vermez, aşırı sürtünmeye karşı dayanıklı, yüksek kesme ve yırtılma dayanımı, izsiz, temasta renk değiştirmez.

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance
