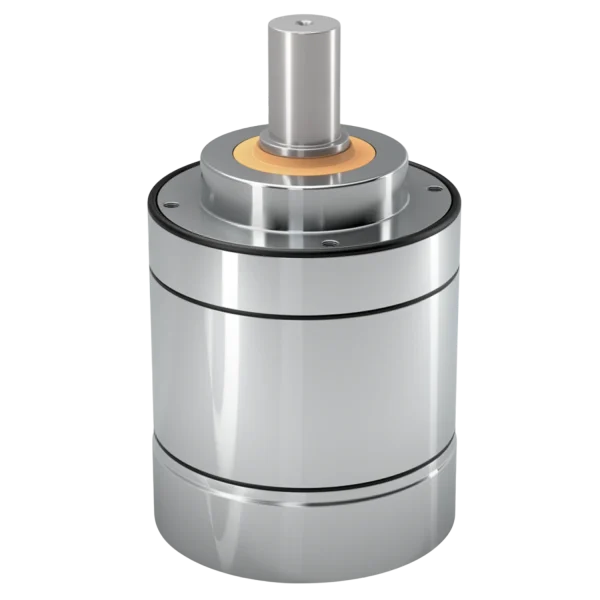

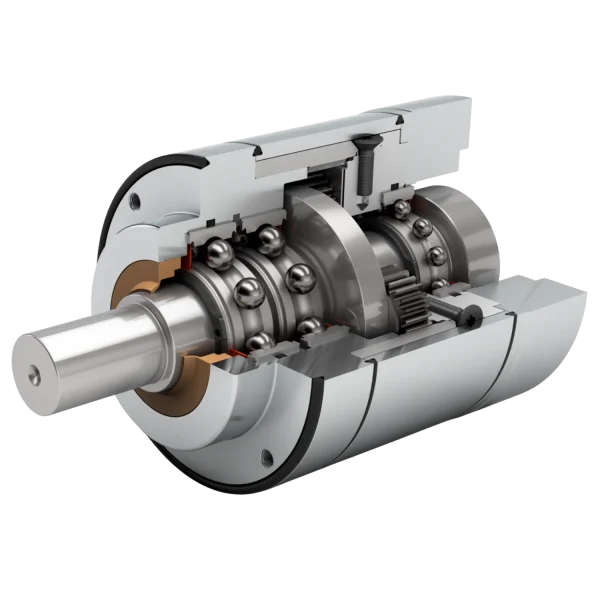

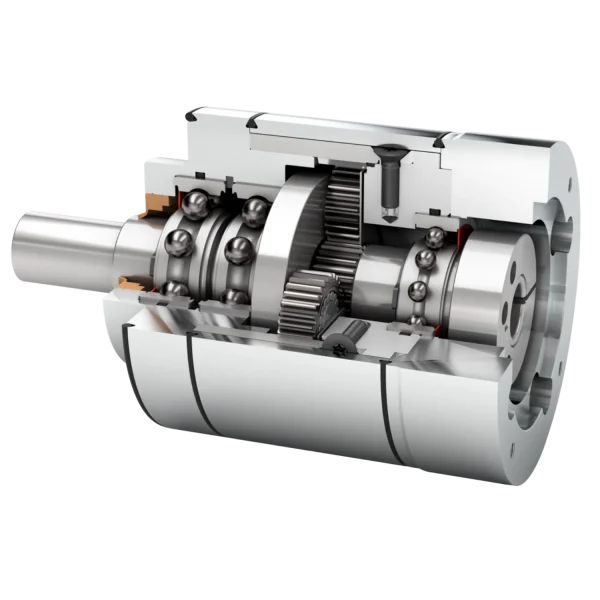

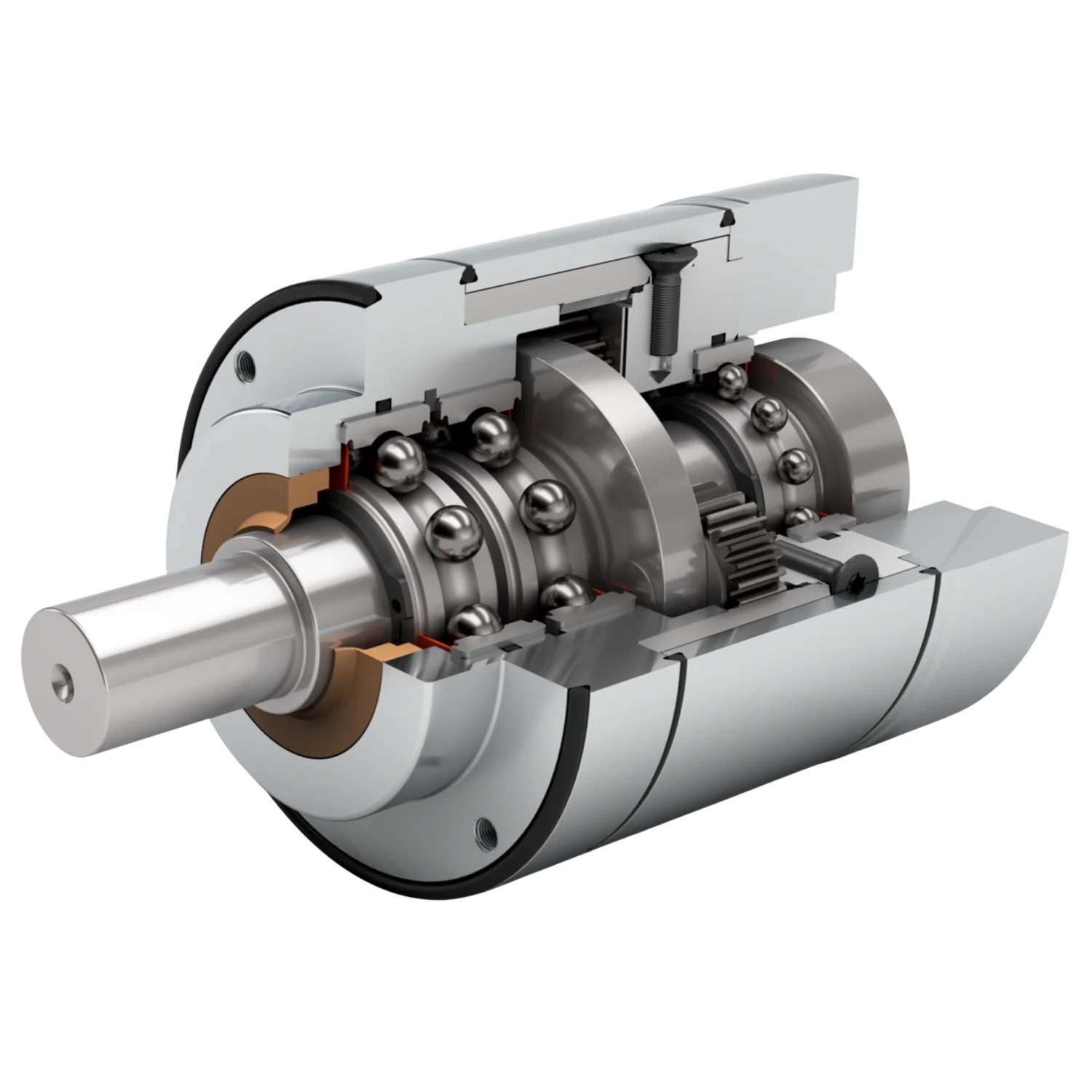

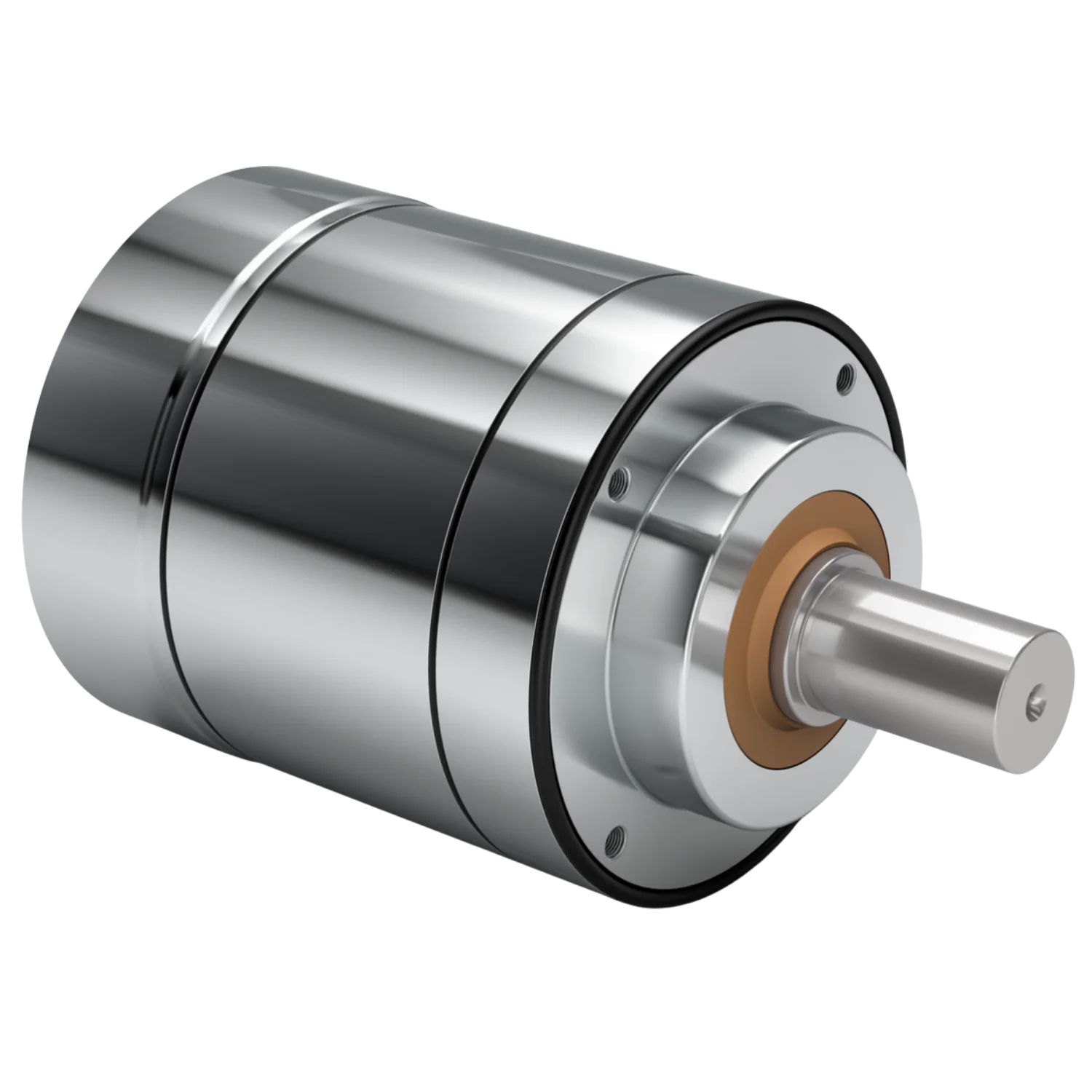

HLAE Uygulamaya Özel Planet Redüktör

Teklif Alın

HLAE ürünümüz benzersizdir: Hygienic Design’a sahip dünyanın ilk planet dişli redüktörüdür -radyal cıvatalar esnek, güçlü ve kolay ve yine de hızlı bir şekilde temizlenebilir. İlaç, kozmetik ve gıda gibi hassas alanlardaki uygulamalar için özel olarak geliştirilmiştir.

Özellikler

Koaksiyel redüktör
Hygienic Design
FDA sertifikalı malzemeler
NSF H1 yağlayıcı
Radyal cıvata içermez
Koruma sınıfı IP69K
Düz dişli
Sürtünmesi düşük sabit bilyeli rulman
Radyal mil keçesi
Dairesel çıkış flanşı
Dönme yönü aynı
Aktarma kolunun diskli modeli

Ürün Gövde Çeşitlerine Göre Geometrik Bilgiler:

			HLAE 070	HLAE 090	HLAE 110	Kademe
Redüktör çıkış mili çapı	D3	mm	14	20	25
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm	40	58	65
Gövde çapı	D6	mm	69	88	109
Toplam uzunluk	L1	mm	123.5	146.0	191.0	1
Toplam uzunluk	L1	mm	135.5	166.0	219.0	2
Redüktör çıkış mili uzunluğu	L3	mm	41.7	50	66.5

Redüktör Karakteristiği:

			HLAE 070	HLAE 090	HLAE 110	Kademe
İletim/Tahvil/Ratio oranı			3, 4, 5, 7, 8, 10			1
İletim/Tahvil/Ratio oranı			9, 12, 15, 16, 20, 25, 32, 40, 64, 100			2
Tam yükte verim	η	%	97 – 98
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C	-25 / 90
Koruma sınıfı			IP69K
Standart boşluk	j_t	arcmin	<10 – <12	<7 – <9	<7 – <9
Burulma dayanımı	c_g	Nm /arcmin	2.2 – 2.9	6.6 – 8.7	13.5 – 19.0
Redüktör ağırlığı	m_G	kg	2.1 – 2.5	3.7 – 4.5	7.3 – 9.0
Çalışma sessizliği	Q_g	dB(A)	58	60	65

Çıkış Mili Taşıma Kapasitesi:

			HLAE 070	HLAE 090	HLAE 110
20.000 h için radyal kuvvet / 30.000 h için radyal kuvvet	F_{r 20.000 h} / F_{r 30.000 h}	N	400 – 450	600 – 900	1250 – 1450
20.000 h için eksenel kuvvet / 30.000 h için eksenel kuvvet	F_{a 20.000 h} / F_{a 30.000 h}	N	500 – 550	1000 – 1500	2000 – 2500
20.000 h için döndürme (devirme) momenti	M_{K 20.000 h}	Nm	22	49	109

Atalet Momenti:

			HLAE 070	HLAE 090	HLAE 110
Kütlesel atalet momenti	J	kgcm²	0.064 – 0.135	0.740 – 0.983	1.569 – 2.630

Çıkış Torku:

			HLAE 070	HLAE 090	HLAE 110	Kademe
Nominal çıkış torku	T_2N	Nm	15 – 33	38 – 87	95 – 171	1
Nominal çıkış torku	T_2N	Nm	15 – 33	38 – 87	95 – 171	2
Maks. çıkış torku	T_2max	Nm	24 – 53	61 – 140	152 – 274	1
Maks. çıkış torku	T_2max	Nm	24 – 53	61 – 140	152 – 274	2
Acil durdurma torku	T_2Stop	Nm	30 – 66	76 – 174	190 – 342	1
Acil durdurma torku	T_2Stop	Nm	30 – 66	76 – 174	190 – 342	2

Redüktör Giriş Dönme Hızı:

			HLAE 070	HLAE 090	HLAE 110
T_2N, S1 ve ortalama ısıda dönme hızı	n_1N	min^-1	3350 – 4000	1900 – 3500	1500 – 3000
Maks. mekanik dönme hızı	n_1Limit	min^-1	13000	7000	6500

Lintek Teknoloji olarak her marka motora uygulanabilir flanş ve mil çözümleri sunabiliyoruz.

Desteklenen Servo Motor Üreticilerinden Bazıları:

Beckhoff

KollMorgen

Lenze

Simens

Schneider Electric

Allen Bredley

B&R

Yaskawa

Omron

Panasonic

Sanyo Denki

Delta

Delta Electronics

Inovance

Boşluksuz Servo Redüktör, Servo Motor Redüktör, Planet Redüktör, Planer Gearbox
